PYROLINE® Con PLC
Europäisch klassifizierte Brandschutzkanäle aus Beton
Mit dem Brandschutzkanalsystem PYROLINE® Con PLC aus wasser- und frostbeständigem Glasfaserleichtbeton-Brandschutzplatten deckt OBO alle Anforderungen an ein europäisch klassifiziertes Kanalsystem ab. Mit unterschiedlichen Wandstärken erreicht das OBO-Brandschutzkanalsystem PYROLINE® Con PLC die Feuerwiderstandsklassen EI30-EI60 und EI90 gemäß EN 13501-2.
Die Brandschutzkanäle PYROLINE® Con PLC verfügen über alle baurechtlich relevanten Verwendbarkeitsnachweise:
- Klassifizierungsbericht
- European Technical Assessment (ETA)
- Leistungserklärung
- Detaillierte Montageanleitung
PYROLINE® Con PLC: Die Systemvorteile im Überblick
- Kabelbelegung bis max. 31,5 kg / m möglich
- Harte und abriebfeste Oberfläche der Brandschutzplatten (Euroklasse A1 – nicht brennbar)
- Die Brandschutzkanäle sind wasser- und frostbeständig
- Ein Potentialausgleich ist nicht erforderlich
PYROLINE® Con D PLC für direkte Wand- und Deckenmontage
Der Brandschutzkanal PYROLINE® Con D PLC wird direkt an Wänden und Decken montiert. Die Kanäle lassen sich unauffällig im Gebäude integrieren und passen sich ideal an bestehende Kabelwege an.
Die grundierten Brandschutzkanäle können bei Bedarf überstrichen oder tapeziert werden, was zusätzlich zur dezenten Integration in das Raumbild beiträgt.
Sollten noch Formteile benötigt werden, so lassen sich diese einfach und flexibel je nach Anforderung vor Ort herstellen.
Systemvorteile
- Unauffällige Integration ins Gebäude
- Ideale Anpassung an bestehende Kabelwege
- Erhältlich in zwei verschiedenen Abmessungen und Klassifizierungen
- Deckel wird ganz einfach auf die Kanäle aufgeschraubt
- Individuelle Herstellung von Formteilen.

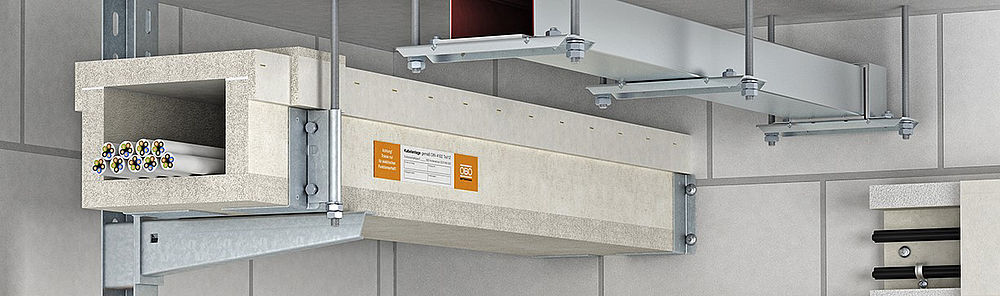

PYROLINE® Con S PLC für abgehängte Montage
Die Installation des Brandschutzkanals PYROLINE® Con S kann auf Wandauslegern oder auf einem von der Decke abgehängten Tragsystem, beispielsweise per Ausleger oder Pendelabhängung, erfolgen.
Es sind bereits Rohre oder Leitungen aus anderen Gewerken, wie Heizung, Lüftung oder Sanitär verlegt worden? Kein Problem – diese lassen sich mit dem PYROLINE® Con S PLC Brandschutzkanal elegant unterlaufen und umgehen. Fertig montierte Verbindungsbeschläge gestatten eine schnelle Verbindung der Kanalstücke direkt vor Ort.
Systemvorteile
- Sichere und schnelle Stoßstellenverbindung dank vormontierter Verbindungselemente
- Auswahl vorkonfektionierter Formteile verfügbar
- Abhängung ermöglicht einfaches Umgehen von Installationen anderer Gewerke
- Einfache Nachbelegung dank lose aufgelegtem Deckel
- Erhältlich in zwei verschiedenen Abmessungen und Klassifizierungen
Hintergrundwissen: Brandschutzkanäle und ihre Schutzfunktionen
Im Falle eines Feuers tragen die Brandschutzkanäle zur Benutzbarkeit der Fluchtwege bei, indem sie diese vor möglichen Bränden der elektrischen Leitungen und Kabel schützen und so eine Brandausbreitung verhindern.
Dabei erfüllen Sie vor allem zwei Funktionen:
- Brandschutzkanäle werden dort eingesetzt, wo die Umgebung vor den Auswirkungen von Kabelbränden geschützt werden muss. Sie kapseln die Brandlast, so dass Feuer und Rauch im Falle eines Kabelbrandes nicht aus dem Kanal austreten können.
- Zusätzlich sorgen sie dafür, dass die im Brandschutzkanal befindlichen Leitungen nicht am Brandgeschehen teilnehmen.
Mehr zu den drei Schutzzielen im Brandfall lesen Sie auch auf unserer Anwendungsseite zum Thema .
Prüfungen und Klassifizierungen
Brandschutzkanäle müssen gewisse Anforderungen erfüllen, damit sie in Gebäuden eingesetzt werden dürfen. Sie sind Bauprodukte gemäß der Europäischen Bauprodukten-Verordnung (EU Nr. 305/2011 – Construction Products Regulation CPR) und somit CE-gekennzeichnet. Das bedeutet, dass sie in allen Ländern der EU eingesetzt werden dürfen.
Ein einzelner Kanal an sich erfüllt noch keine baurechtlichen Anforderungen an den Brandschutz.
Erst die Kombination mit Formteilen, Kabelausgängen und der Befestigung an Wänden und Decken oder auf Tragesystemen machen die Bauprodukte zu einem feuerwiderstandsfähigem Installationskanal.
Dieser Installationskanal wird gemäß EN 1366-5 geprüft, wobei die brandschutztechnischen Eigenschaften zur Kapselung der Brandlast und der Wärmeisolierung ermittelt werden. So wird verhindert, dass sich auf den Oberflächen des Installationskanals brennbare Stoffe entzünden können.
Brandprüfung nach EN 1366-5
Bei der Brandprüfung nach EN 1366-5 wird ein Kabelbrand im Inneren des Kanals simuliert. Der Kanal ist dabei mit Kabeln belegt. Die Kabelausgänge werden ebenfalls mit überprüft. So wird festgestellt, ob sich die Kanaloberflächen außerhalb des Prüfofens unzulässig stark erwärmen.
Feuerwiderstand gemäß EN 13501-2
Anschließend wird der Feuerwiderstand der Installation gemäß EN 13501-2 klassifiziert. Daraus ergeben sich dann beispielsweise die folgenden Klassifizierungen:
E120 (h0 i->o) / El 90 (h0 i->o)
Die Kurzzeichen stehen dabei für die folgenden Eigenschaften:
| E | Raumabschluss (in der Regel höhere Klassifizierung als bei El) |
| I | Wärmeisolation |
| 30-120 | Zeit in Minuten der erreichten Klasse |
| h0 | horizontale Anordnung (schließt senkrechte Anordnungen innerhalb von Brandabschnitten ohne Deckendurchbrüche ein) |
| i->o | Richtung der Brandeinwirkung, hier von innen nach außen |
Mit OBO immer auf der sicheren Seite
Weitere Lösungen aus dem Bereich der OBO Brandschutzsysteme finden Sie im Online-Katalog unserer Webseite. Entdecken Sie dort neben dem PYROLINE Con PLC Brandschutzkanalsystem beispielsweise unsere Abschottungen oder die FireBox, den für den elektrischen Funktionserhalt geprüften Kabelabzweigkasten aus dem OBO-Sortiment.
