- Descrizione del prodotto
-

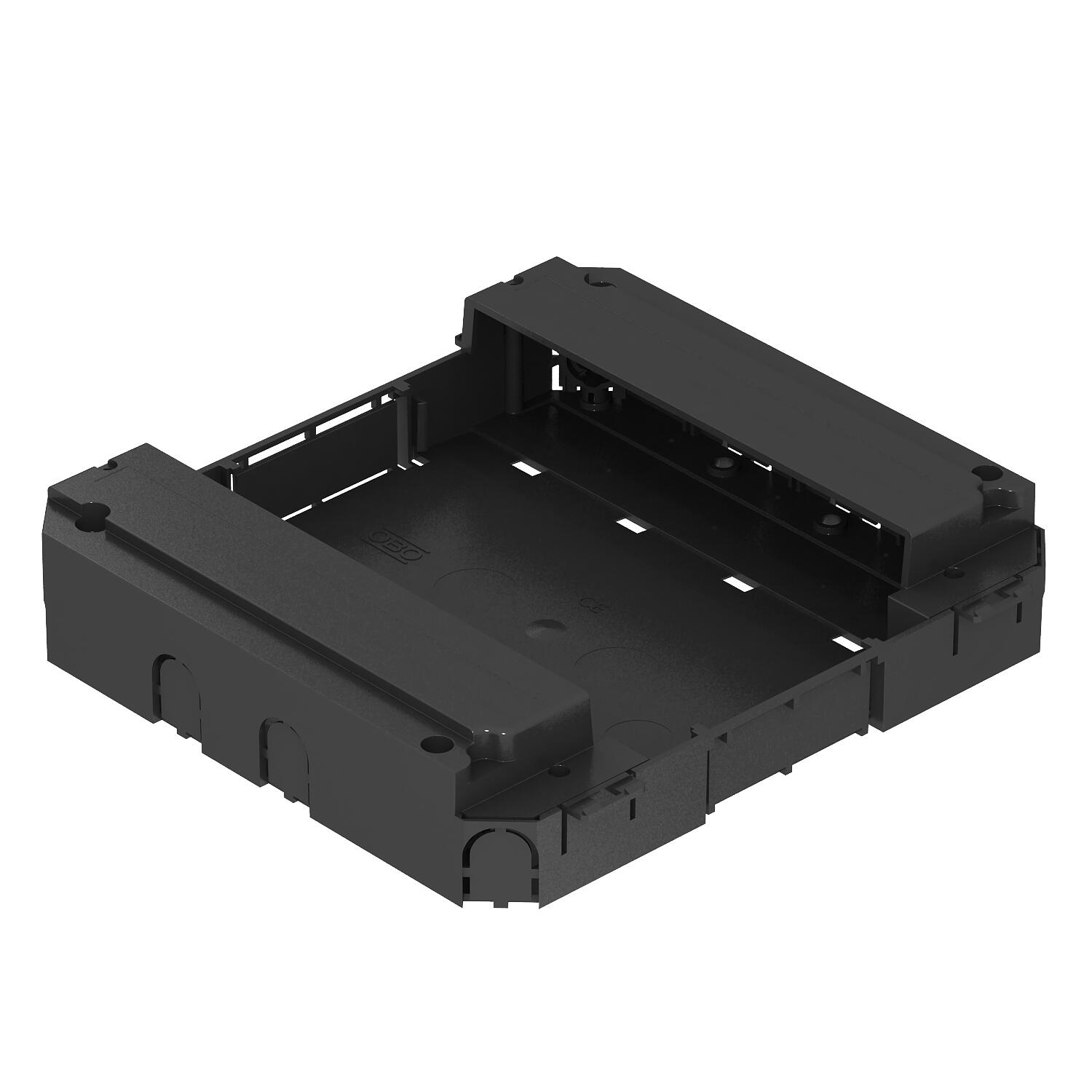

Descrizione del prodottoBox per il montaggio di otto apparecchi Modul 45 in un modulo apparecchi standard vuoto o una cassetta livellabile vuota di dimensione nominale 9 o R9. Il supporto modulo viene innestato nella griglia di fissaggio.
I telai di montaggio MT45V per il montaggio degli apparecchi Modul 45 e le piastre di montaggio MPMT45 per le prese dati possono essere ordinati separatamente. I fori sulla parete laterale per passaggio tubi hanno un diametro di 21 mm.
-
- Dati tecnici
-
Dati tecnici
Adatto per canale sotto pavimento sì Adatto per canali sotto pavimento chiusi a filo battuto sì Adatto per condotti sotto battuto coperti dal massetto sì Adatto per incasso in intercapedini del pavimento sì Adatto per incasso nel pavimento doppio sì Colore nero grafite; RAL 9011 Impronta CO2 (GWP) dalla culla al cancello 1,0923 kg CO2e / 1 Pezzo Materiale Poliammide Piastra a pavimento no Possibilità di incasso della guarnizione no Possibilità di scarico di trazione sì Tipo di montaggio apparecchi di installazione innestare - Tutti i tipi
- Download
-
Scheda tecnica MT45V 0 / 7408698 , 0.17MB , pdfREACH Dichiarazione di conformità MT45V 0 / 7408698 , 0.12MB , pdfRoHS Dichiarazione di conformità MT45V 0 / 7408698 , 0.13MB , pdfIstruzioni di montaggio Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfIstruzioni di montaggio Istruzioni di montaggio per l'uso di dispositivi in plastica GES9-3B, GES9-3S , 0.04MB , pdf
