Supporto centrale per passerella a filo FT 65 | 40 | 7 | | zinco

Supporto centrale per passerella a filo FT

N. art. 6015224 | EAN 4012195649786

N. art. / Tipo

Lughezza.	65 mm

Larghezza	40 mm

Diametro foro

Colore	zinco

Torna alla panoramica

Descrizione del prodotto

Descrizione del prodotto

Culla per passerelle grigliate con doppia piastra.

Dati tecnici

Misure

Altezza	6,5 mm
Colore	zinco
Diametro foro	7 mm
Dimensionee	60x40
Larghezza	40 mm
Lughezza.	65 mm

Mantenimento funzionale	no
Materiale	Acciaio
Regolabile	no
Superficie	zincato a caldo per immersione
Versione	agganciato

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Diametro foro	Colore	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GMA M6 FT	65 mm	40 mm	7 mm	zinco	6015224	pz	25 pz	3,93 CHF Prezzo / 1 pz
GMA M8 FT	65 mm	40 mm	9 mm	zinco	6015243	pz	25 pz	3,93 CHF Prezzo / 1 pz
GMA M10 FT	65 mm	40 mm	11 mm	zinco	6015255	pz	25 pz	3,93 CHF Prezzo / 1 pz

Download

Scheda tecnica GMA M6 FT / 6015224 , 0.18MB , pdf

Manuale KTS cable tray systems , 1.61MB , pdf

Catalogo Cable support systems , 54.52MB , pdf

Dichiarazione di conformità UE GMA M6 FT / 6015224 , 0.13MB , pdf

REACH Dichiarazione di conformità GMA M6 FT / 6015224 , 0.12MB , pdf

Download

RoHS Dichiarazione di conformità GMA M6 FT / 6015224 , 0.09MB , pdf

Download

Istruzioni di montaggio General information on the mounting , 2.65MB , pdf

Istruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle grigliate , 9.52MB , pdf

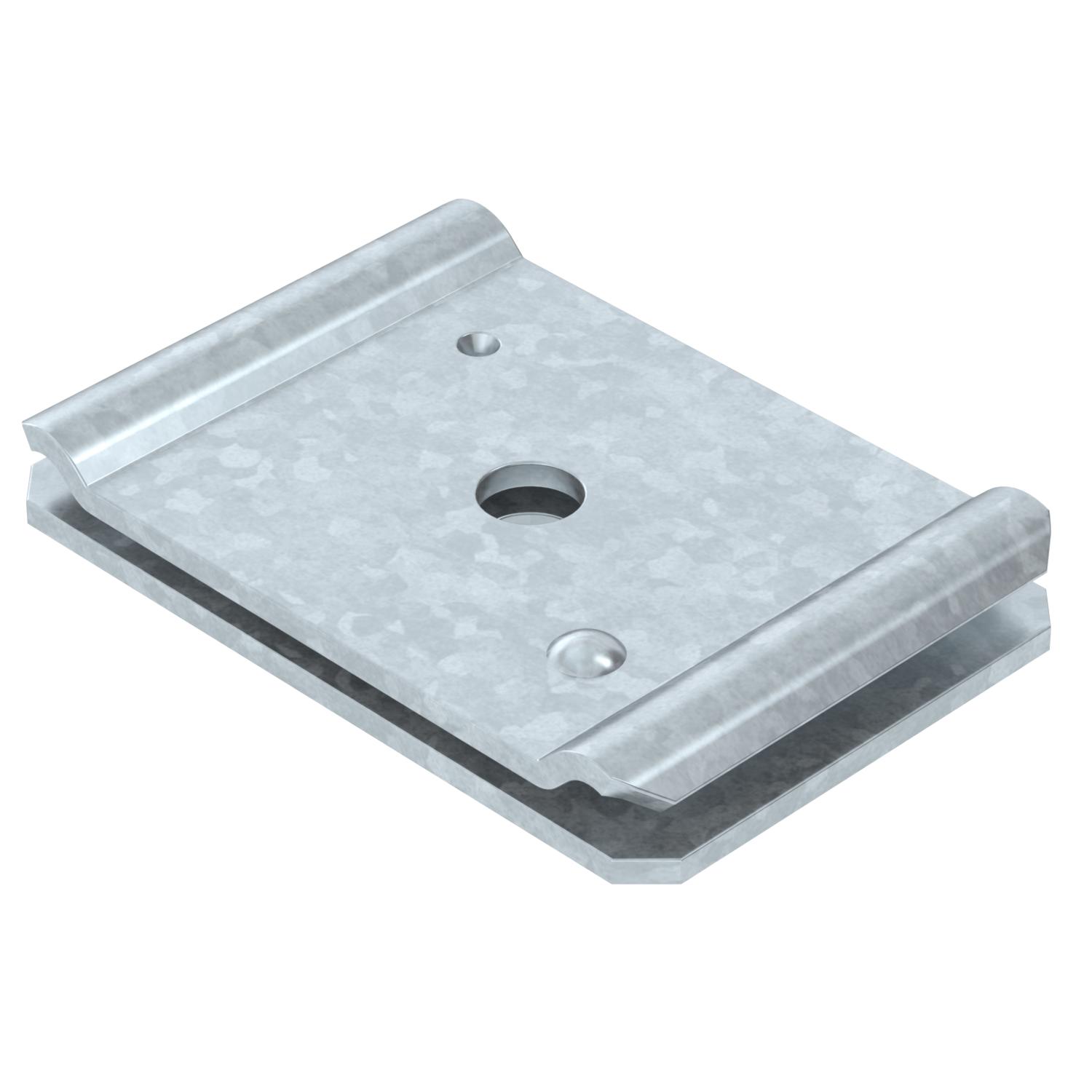

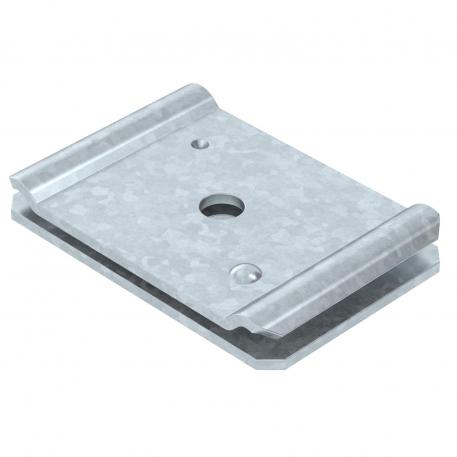

Grafico prodotto GMA M6 FT / 6015224, 79.59 kB, jpg

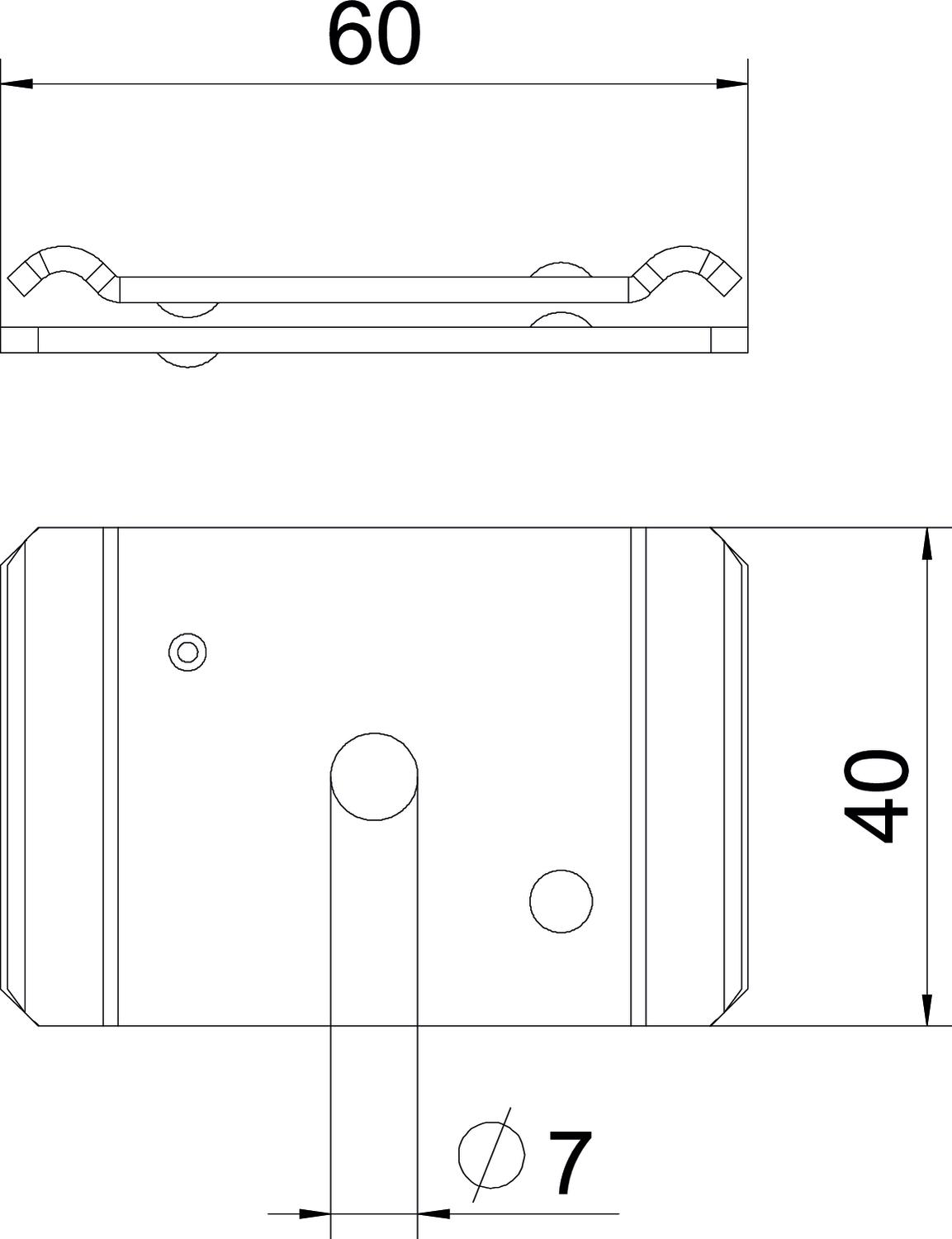

Disegno quotato GMA M6 FT / 6015224, 56.72 kB, jpg

GMA M6 FT / 6015224 GMA M6 FT / 6015224

6015224_KSTP1.stp, 102.34 kB

Mittenabhängung GMA M6FS,GMA M68FS,GMA M10 FS,GMA M6FT,GMA M8 FT,GMA M10 FT,GMA M6 A4,GMA M8 A4,GMA M10 A4 .rfa, 392.00 kB
