Supporto centrale per passerella a filo FS 65 | 40 | 7 | | zinco

Supporto centrale per passerella a filo FS

N. art. 6015220 | EAN 4012196421695 | ELDAS-No. 127 068 069

N. art. / Tipo

Lughezza.	65 mm

Larghezza	40 mm

Diametro foro

Colore	zinco

Torna alla panoramica

Descrizione del prodotto

Descrizione del prodotto

Culla per passerelle grigliate con doppia piastra.

Dati tecnici

Misure

Altezza	10,1 mm
Colore	zinco
Diametro foro	7 mm
Dimensionee	60x40
Impronta CO2 (GWP) dalla culla al cancello	0,2205 kg CO₂e / 1 Pezzo
Larghezza	40 mm

Lughezza.	65 mm
Mantenimento funzionale	no
Materiale	Acciaio
Regolabile	no
Superficie	zincato in continuo
Versione	agganciato

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Diametro foro	Colore	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GMA M6 FS	65 mm	40 mm	7 mm	zinco	127 068 069	6015220	pz	25 pz	2,56 CHF Prezzo / 1 pz
GMA M8 FS	65 mm	40 mm	9 mm	zinco	127 068 079	6015239	pz	25 pz	2,56 CHF Prezzo / 1 pz
GMA M10 FS	65 mm	40 mm	11 mm	zinco	127 068 089	6015247	pz	25 pz	2,56 CHF Prezzo / 1 pz

Download

Scheda tecnica GMA M6 FS / 6015220 , 0.20MB , pdf

Manuale KTS cable tray systems , 1.61MB , pdf

Catalogo Cable support systems , 54.52MB , pdf

Dichiarazione di conformità UE GMA M6 FS / 6015220 , 0.13MB , pdf

Dichiarazione di conformità UK GMA M6 FS / 6015220 , 0.09MB , pdf

Download

REACH Dichiarazione di conformità GMA M6 FS / 6015220 , 0.12MB , pdf

Download

RoHS Dichiarazione di conformità GMA M6 FS / 6015220 , 0.13MB , pdf

Download

Istruzioni di montaggio General information on the mounting , 2.65MB , pdf

Istruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle grigliate , 9.52MB , pdf

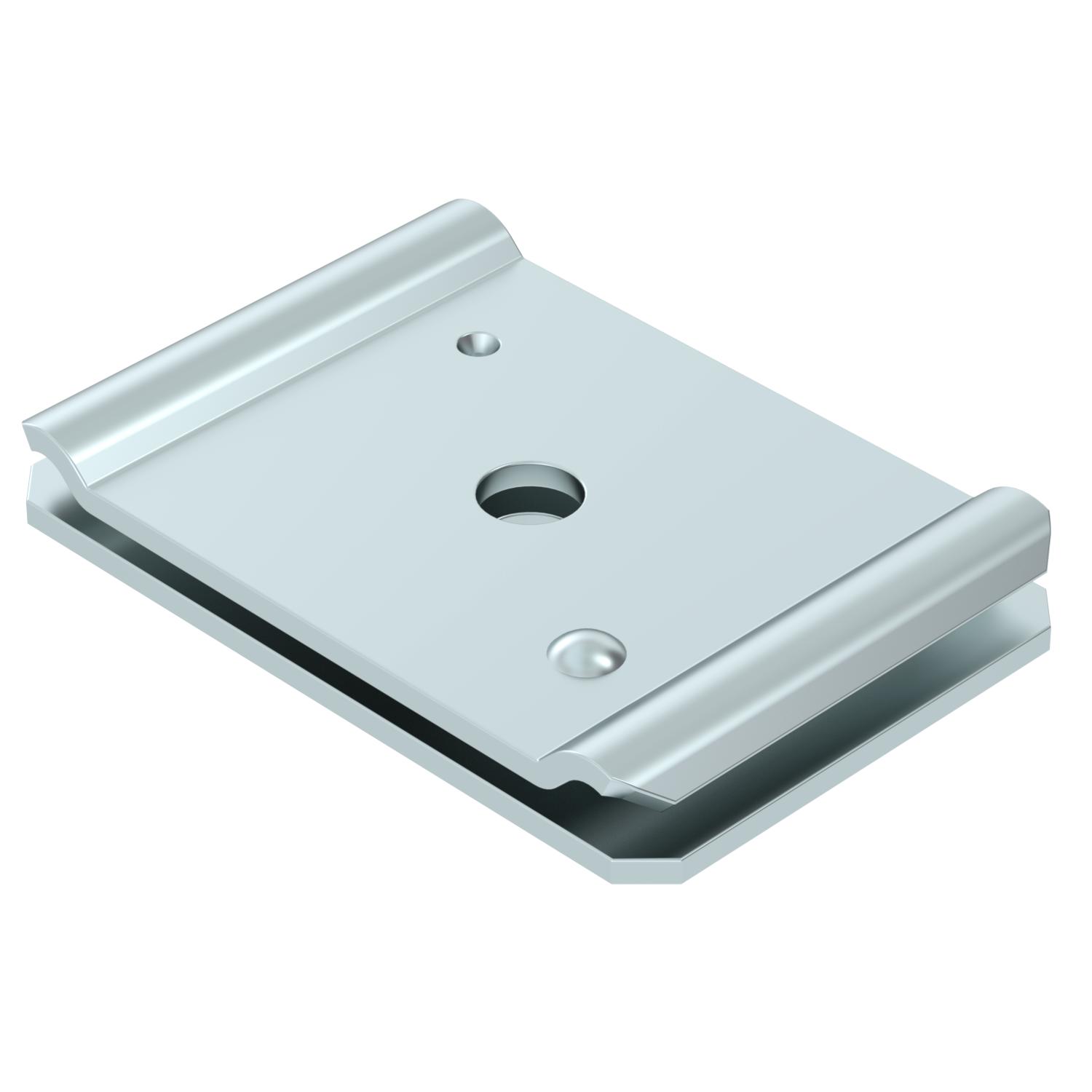

Grafico prodotto GMA M6 FS / 6015220, 50.72 kB, jpg

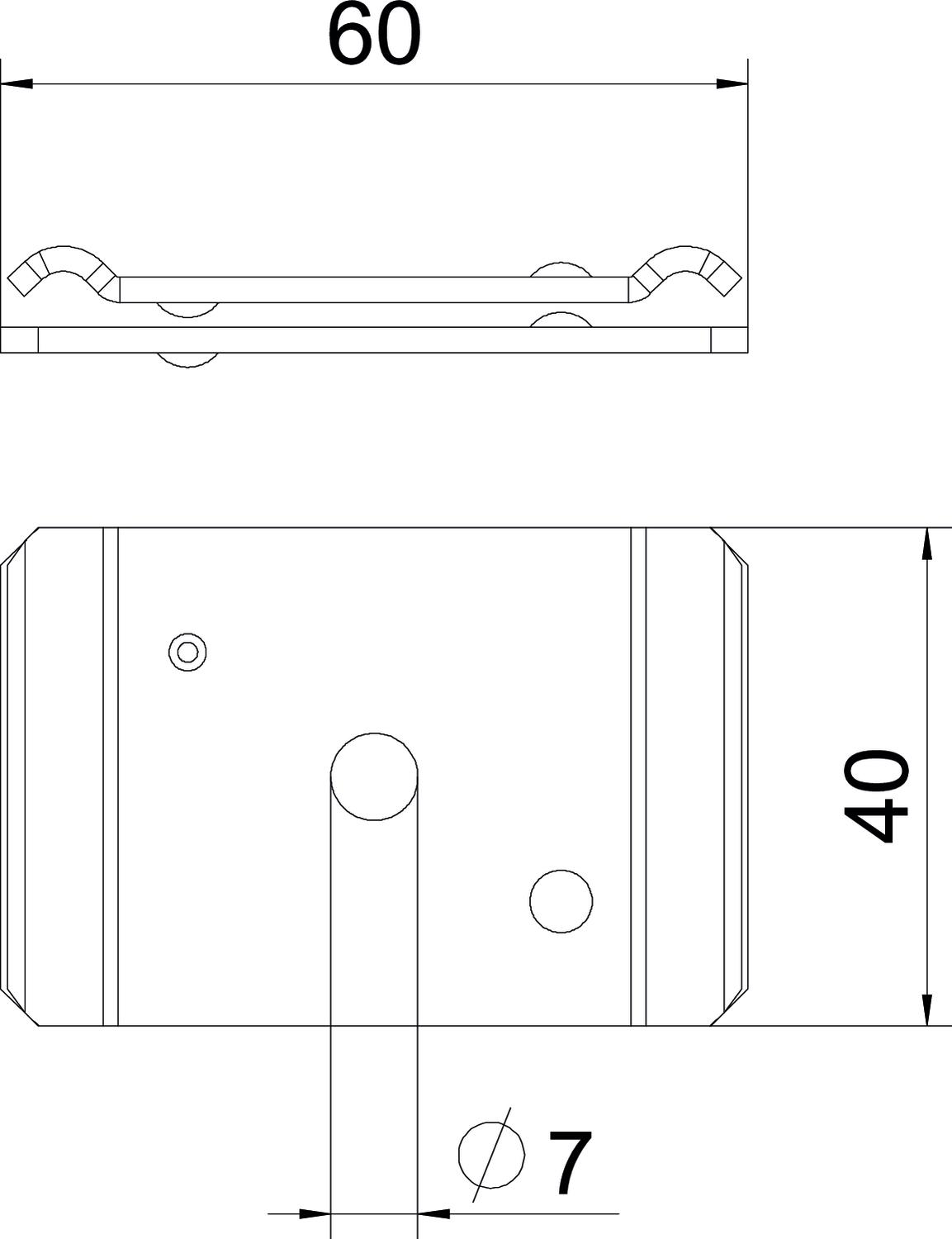

Disegno quotato GMA M6 FS / 6015220, 56.72 kB, jpg

GMA M6 FS / 6015220 GMA M6 FS / 6015220

6015220_KSTP1.stp, 107.28 kB

Mittenabhängung GMA M6FS,GMA M68FS,GMA M10 FS,GMA M6FT,GMA M8 FT,GMA M10 FT,GMA M6 A4,GMA M8 A4,GMA M10 A4 .rfa, 392.00 kB
