Staffa a soffitto e a parete TP FS
N. art. 6363829 | EAN 4012195460428
- Descrizione del prodotto
-

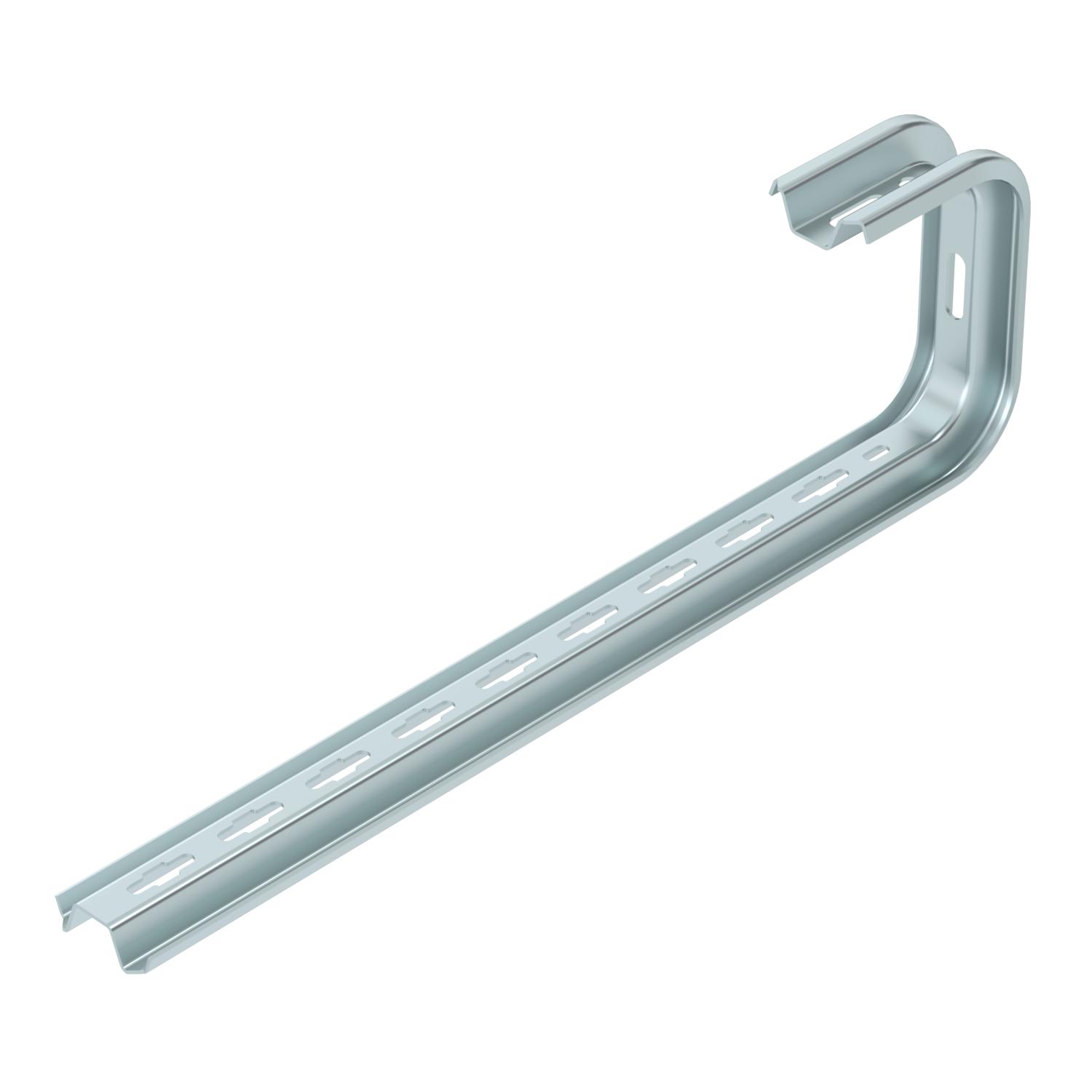

Descrizione del prodottoStaffa a soffitto TP per il fissaggio universale.
-
- Dati tecnici
-
Dati tecnici

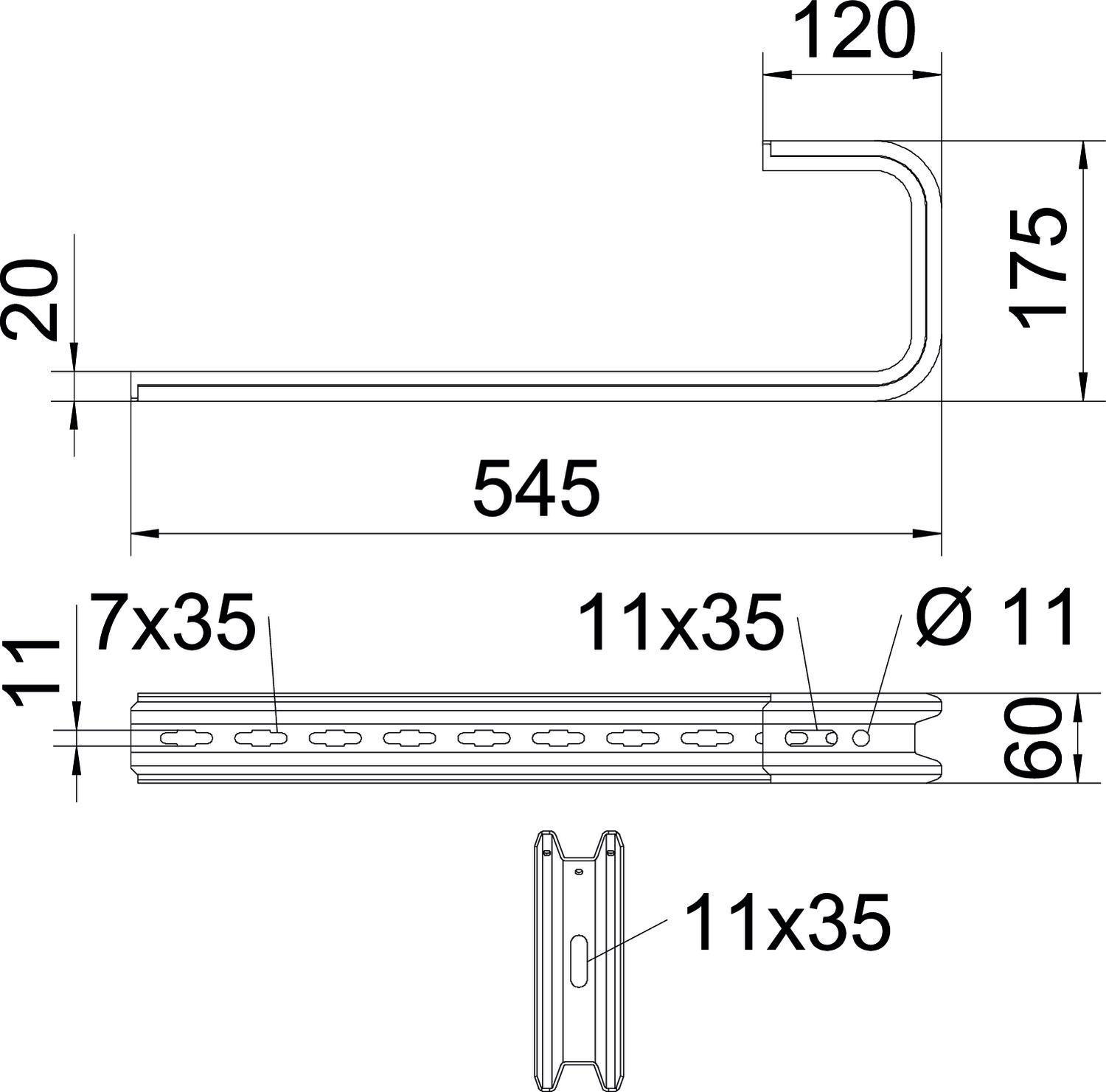

Adatto per passerelle sì Adatto per passerelle grigliate sì Adatto per passerelle portacavi sì Altezza 60 mm Colore zinco Dimensione B 545 mm Dimensione H 175 mm Dimensionee B545mm F in kN Parete 0,35 kN F in kN Soffitto 0,25 kN Impronta CO2 (GWP) dalla culla al cancello 2,5097 kg CO2e / 1 Pezzo Larghezza 545 mm Lughezza. 545 mm Mantenimento funzionale no Materiale Acciaio per larghezza max 500 mm per larghezza min. 500 Regolabile no Superficie zincato in continuo Versione Staffa di sospensione (staffa C) Dati tecnici
Schema di sollecitazione staffa a soffitto TPD
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 127 090 009 6406122 100 pz 36,11 CHF Prezzo / 100 pz - Download
-
Scheda tecnica TPD 545 FS / 6363829 , 0.27MB , pdfDichiarazione di conformità UE TPD 545 FS / 6363829 , 0.13MB , pdfREACH Dichiarazione di conformità TPD 545 FS / 6363829 , 0.12MB , pdfRoHS Dichiarazione di conformità TPD 545 FS / 6363829 , 0.12MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi staffe TP , 0.04MB , pdf
