Staffa a soffitto e a parete TP FS 195 | 60 | 0,95 | 1,05 | 150 | | zinco

Staffa a soffitto e a parete TP FS

N. art. 6365914 | EAN 4012196042609 | ELDAS-No. 127 009 219

N. art. / Tipo

Larghezza

Altezza	60 mm

F in kN Soffitto

F in kN Parete

per larghezza max

Colore	zinco

Descrizione del prodotto

Descrizione del prodotto

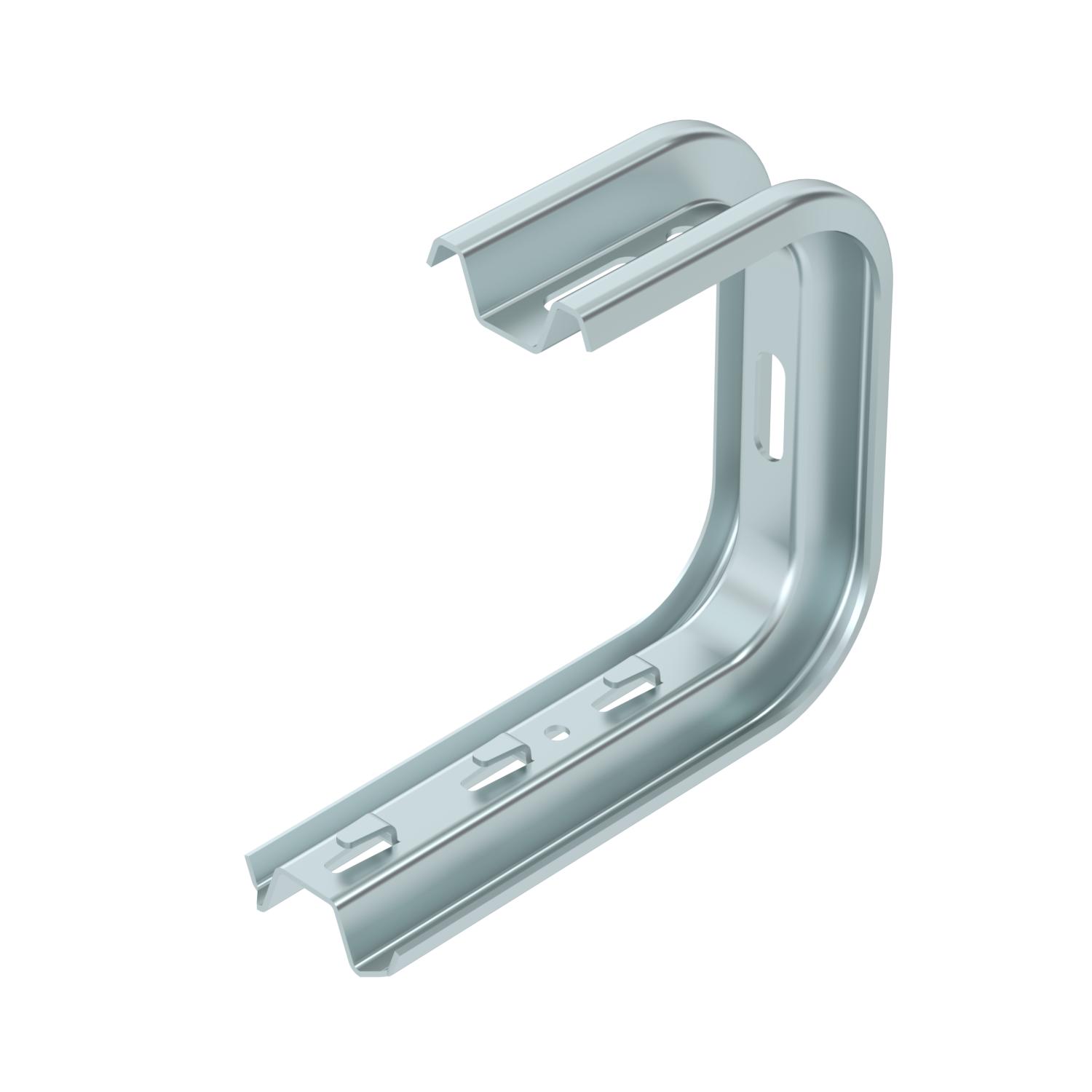

Staffa a soffitto TP con morsetti per il fissaggio senza viti di passerelle a filo.

Se la staffa viene fissata direttamente alla parete o al soffitto, per motivi di stabilità, è sempre necessario utilizzare il distanziatore del tipo DS 4.

Altezza laterale massima del sistema portacavi 60 mm.

Dati tecnici

Dati tecnici

Adatto per passerelle	no
Adatto per passerelle grigliate	sì
Adatto per passerelle portacavi	no
Altezza	60 mm
Colore	zinco

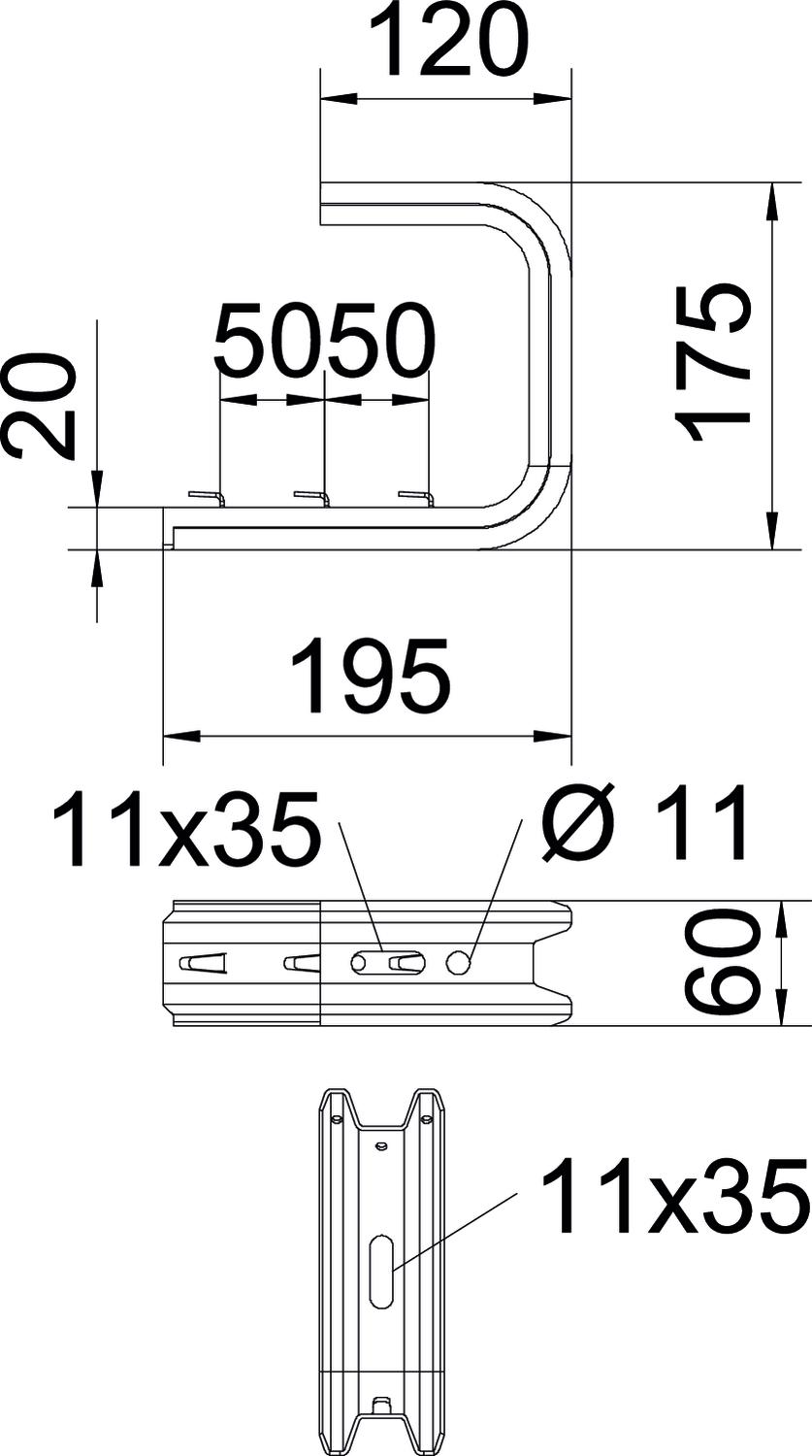

Dimensione B	195 mm
Dimensione L	100 mm
Dimensionee	B195mm
F in kN Parete	1,05 kN
F in kN Soffitto	0,95 kN

Impronta CO2 (GWP) dalla culla al cancello	1,3857 kg CO2e / 1 Pezzo
Larghezza	195 mm
Lughezza.	175 mm
Mantenimento funzionale	no
Materiale	Acciaio
per larghezza max	150 mm
per larghezza min.	150
Superficie	zincato in continuo
Versione	Staffa di sospensione (staffa C)

Dati tecnici

Schema di sollecitazione staffa a soffitto TPDG

Flessione dell'estremità della mensola con carico mensola ammissibile.
Carico mensola ammissibile in kN senza peso operatore
Curva di carico con sbraccio in mm

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Altezza	F in kN Soffitto	F in kN Parete	per larghezza max	Colore	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
TPDG 145 FS	145 mm	60 mm	1,3 kN	1,4 kN	100 mm	zinco	127 009 209	6365906	pz	6 pz	12,59 CHF Prezzo / 1 pz
TPDG 195 FS	195 mm	60 mm	0,95 kN	1,05 kN	150 mm	zinco	127 009 219	6365914	pz	6 pz	13,44 CHF Prezzo / 1 pz
TPDG 245 FS	245 mm	60 mm	0,8 kN	0,87 kN	200 mm	zinco	127 009 229	6365922	pz	5 pz	14,87 CHF Prezzo / 1 pz
TPDG 345 FS	345 mm	60 mm	0,5 kN	0,55 kN	300 mm	zinco	127 009 239	6365949	pz	5 pz	17,94 CHF Prezzo / 1 pz
