Staffa a soffitto e a parete TP A2
N. art. 6365995 | EAN 4012195617778
| N. art. / Tipo |
6365995 / TPDG 345 A2
|
|---|
- Descrizione del prodotto
-

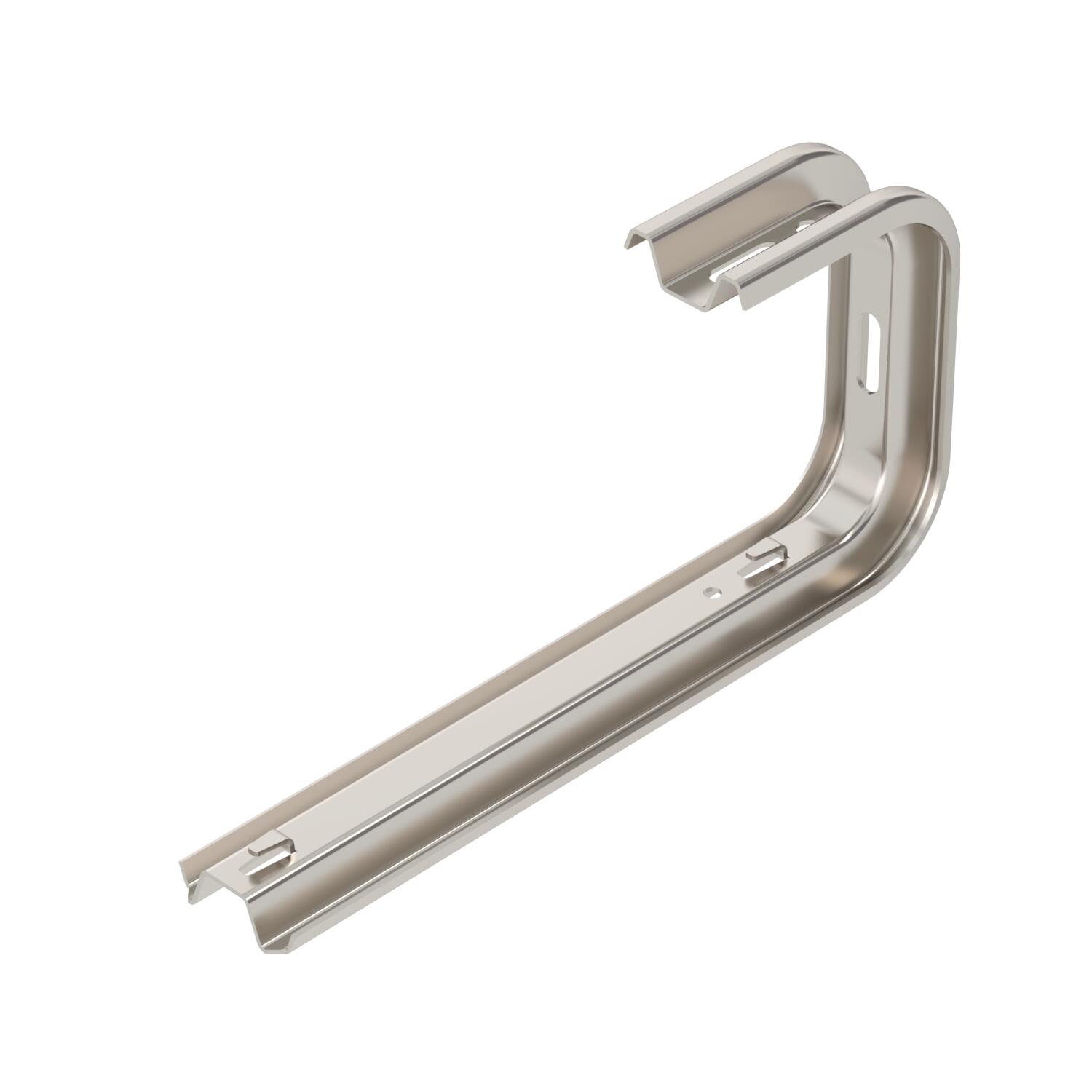

Descrizione del prodottoStaffa a soffitto TP con morsetti per il fissaggio senza viti di passerelle a filo.
-
- Dati tecnici
-
Dati tecnici

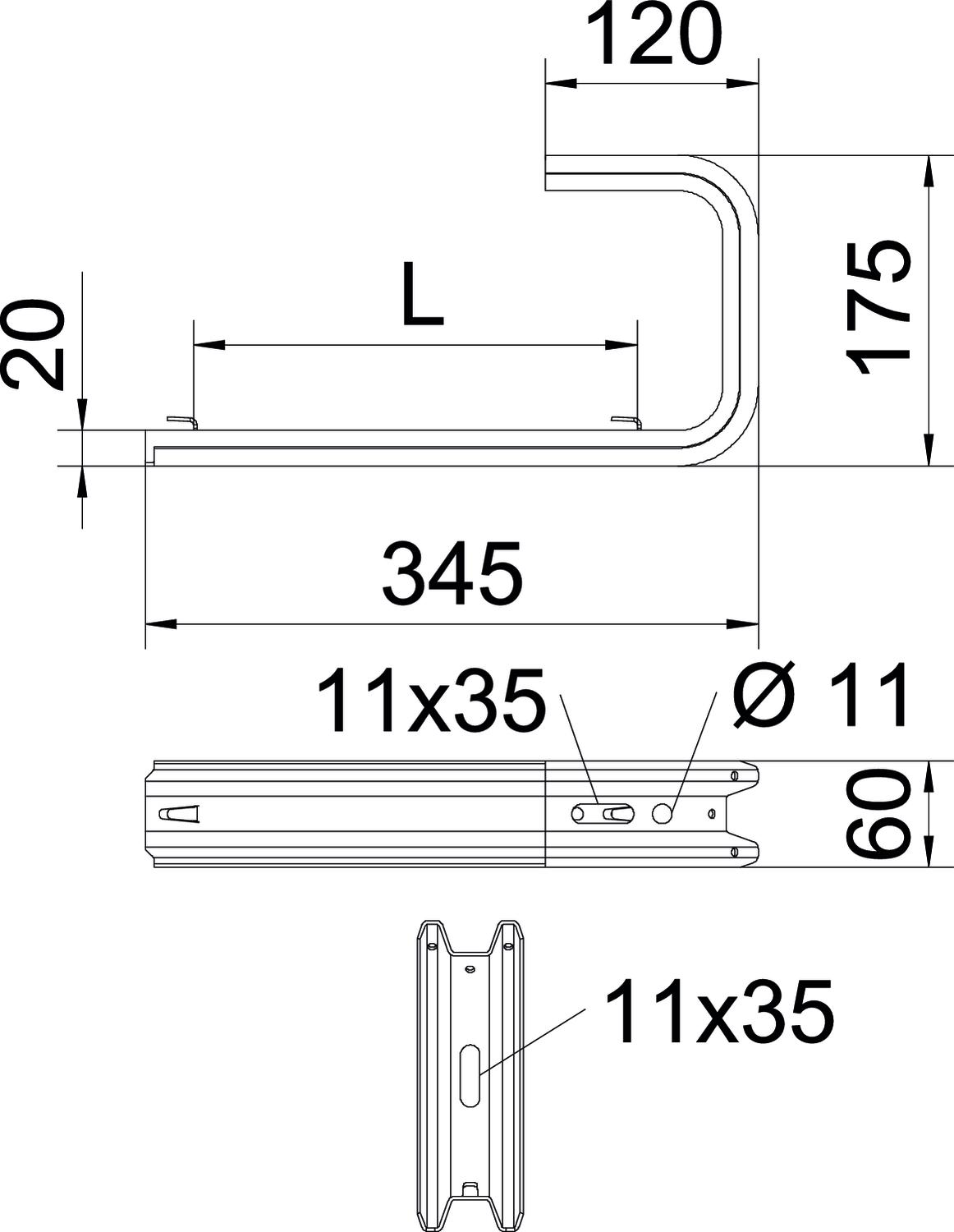

Adatto per passerelle no Adatto per passerelle grigliate sì Adatto per passerelle portacavi no Altezza 60 mm Colore acciaio inox Dimensione B 345 mm Dimensione H 175 mm Dimensione L 250 mm Dimensionee B345mm F in kN Parete 0,55 kN F in kN Soffitto 0,5 kN Impronta CO2 (GWP) dalla culla al cancello 3,9078 kg CO2e / 1 Pezzo Larghezza 345 mm Lughezza. 175 mm Mantenimento funzionale no Materiale Acciaio INOX 1.4301 per larghezza max 300 mm per larghezza min. 300 Superficie non trattato, ulteriore trattamento Versione Staffa di sospensione (staffa C) Dati tecnici
Schema di sollecitazione staffa a soffitto TPDG
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
