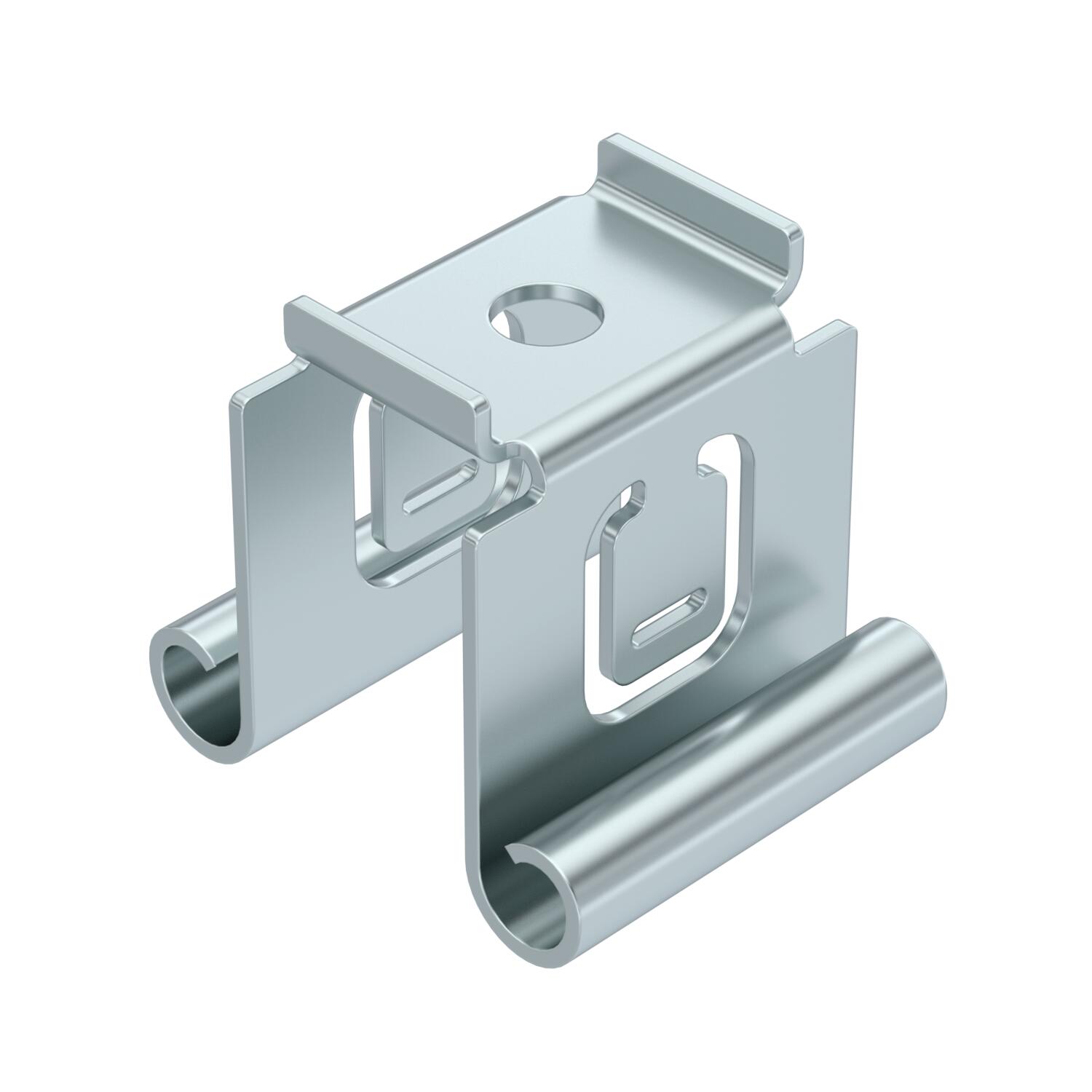

Sospensione centrale, per passerelle portacavi con longherone laterale arrotondato FS

N. art. / Tipo

Lughezza.	40 mm

Larghezza

Diametro foro	8,5 mm

Dimensione B

Colore	zinco

Torna alla panoramica

Descrizione del prodotto

Descrizione del prodotto

Sospensione centrale per passerelle

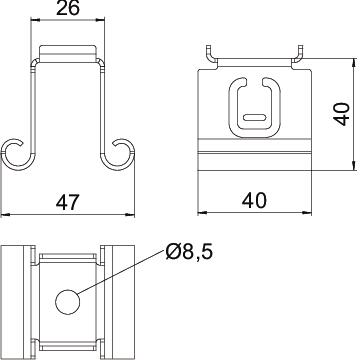

Dati tecnici

Adatto per asta filettata metrica	8
Altezza	39,5 mm
Colore	zinco
Diametro foro	8,5 mm
Dimensione B	47 mm
Dimensione B1	26 mm
Dimensionee	B50mm
Impronta CO2 (GWP) dalla culla al cancello	0,1471 kg CO₂e / 1 Pezzo
Larghezza	50 mm

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Diametro foro	Dimensione B	Colore	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MAH 050 FS	40 mm	50 mm	8,5 mm	47 mm	zinco	6358500	pz	1 pz	4,96 CHF Prezzo / 1 pz
MAH 075 FS	40 mm	75 mm	8,5 mm	72 mm	zinco	6358510	pz	1 pz	5,64 CHF Prezzo / 1 pz
MAH 100 FS	40 mm	100 mm	8,5 mm	97 mm	zinco	6358527	pz	1 pz	5,64 CHF Prezzo / 1 pz
MAH 150 FS	40 mm	150 mm	8,5 mm	147 mm	zinco	6358535	pz	1 pz	5,59 CHF Prezzo / 1 pz
MAH 200 FS	40 mm	200 mm	8,5 mm	197 mm	zinco	6358543	pz	1 pz	5,59 CHF Prezzo / 1 pz
