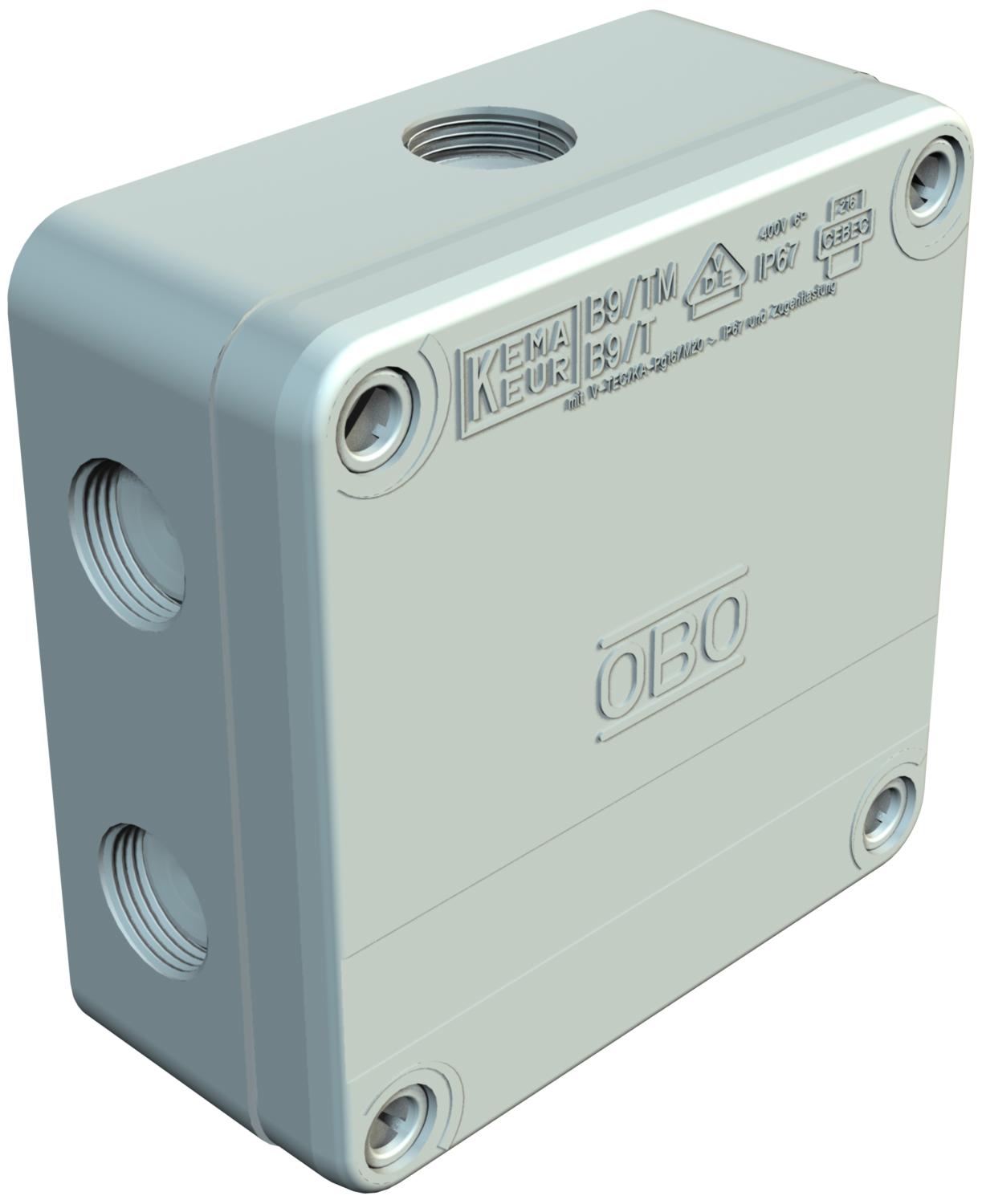

Scatola di derivazione cavi B 9/T, con membrana perforabile
N. art. 2001845 | EAN 4012195541936 | ELDAS-No. 152 145 409
- Descrizione del prodotto
-
Descrizione del prodottoLa scatola di derivazione cavi stagna B9T è formata da due diversi componenti in plastica privi di alogeni, con membrana perforabile (per cavi di diametro fino a 15 mm) nel'fondo.
Per l'impiego dei pressacavi (antistrappo aggiuntivo) non è necessario rimuovere la membrana (risparmio di tempo). Grado di protezione IP 67 con membrana perforabile e con pressacavo senza rimozione della membrana perforabile.
Tensione nominale 400 V; sezione nominale 4 - 6 mm².
Il coperchio viene avvitato con 4 fissaggi rapidi per coperchio preinstallati, imperdibili (180°) ed è sigillabile.
I fori di fissaggio vengono ulteriormente trattati con un componente morbido in plastica, per viti di diametro di 5 mm (distanza 75 mm). Dimensioni interne luci 98x98x40
-
- Dati tecnici
-
Dati tecnici

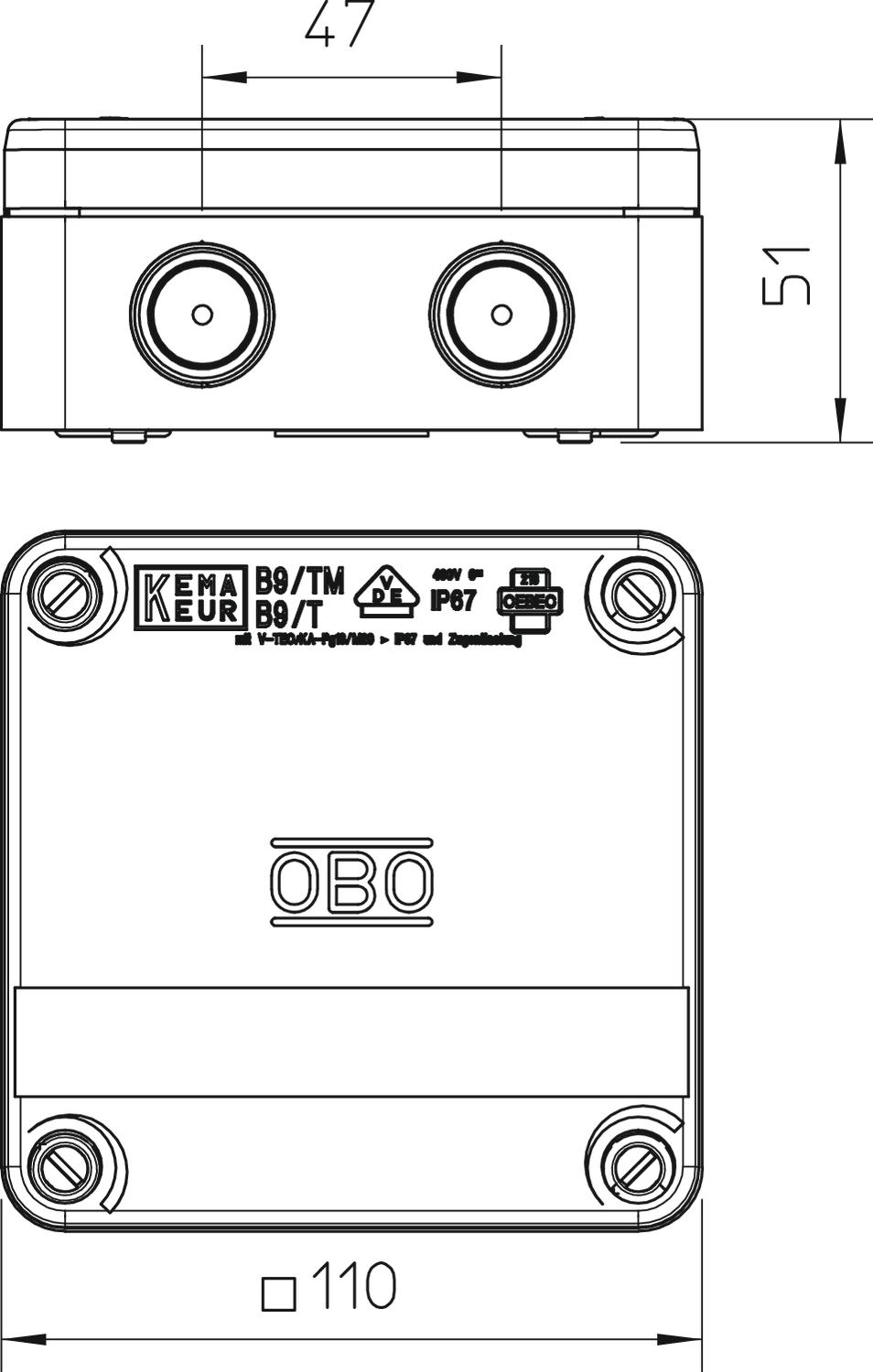

Accoppiabile sì Altezza 51 mm Colore grigio chiaro; RAL 7035 con coperchio sì Coperchi non trasparente Dimensionee 110x110x50 Dimensioni interne luci 98x98x40 mm Entrata dal lato posteriore sì Fissaggio del coperchio avvitato Forma NULL Grado di protezione IP67 Impronta CO2 (GWP) dalla culla al cancello 0,7174 kg CO₂e / 1 Pezzo Ingressi 2 entrate cavi supplementari con membrana perforabile nel'fondo (per cavi di diametro fino a 15 mm)
Larghezza 110 mm Lughezza. 110 mm Mantenimento funzionale NULL Materiale Polipropilene Max Sezione conduttore 6 mm² Numero dei morsetti 5 Numero di entrate cavi 9 Per zona esplosiva NULL per zone con gas esplosivi senza per zone con polveri esplosive NULL Piombabile sì Priva di alogeni sì Range di temperatura di esercizio max 60 °C Range di temperatura di esercizio min. -5 °C Resistente agli agenti atmosferici no Sezione nominale max. 6 mm² Sezione nominale min. 4 mm² tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 750 °C Tensione nominale 400 V Tensione nominale di isolamento Ui 400 V Tipo di entrata cavi Cavo/Pressacavo Tipo di entrata cavi Tubo Tipo di montaggio Montaggio a soffitto / parete Tipo di passaggio nell'alloggiamento Filettatura e membrana di tenuta Versione testata per esplosione (EX) no - Tutti i tipi
- Download
-
Scheda tecnica B 9 T M 5 / 2001845 , 0.66MB , pdfDichiarazione di conformità UE B 9 T M 5 / 2001845 , 0.13MB , pdfDichiarazione di conformità UK B 9 T M 5 / 2001845 , 0.09MB , pdfREACH Dichiarazione di conformità B 9 T M 5 / 2001845 , 0.12MB , pdfRoHS Dichiarazione di conformità B 9 T M 5 / 2001845 , 0.12MB , pdf
