Profilato TP/mensola a parete e a profilato FS 60 | 1 | zinco

Profilato TP/mensola a parete e a profilato FS

N. art. 6366023 | EAN 4012196627615 | ELDAS-No. 127 080 319

N. art. / Tipo

Larghezza	60 mm

F in kN

Colore	zinco

Torna alla panoramica

Descrizione del prodotto

Descrizione del prodotto

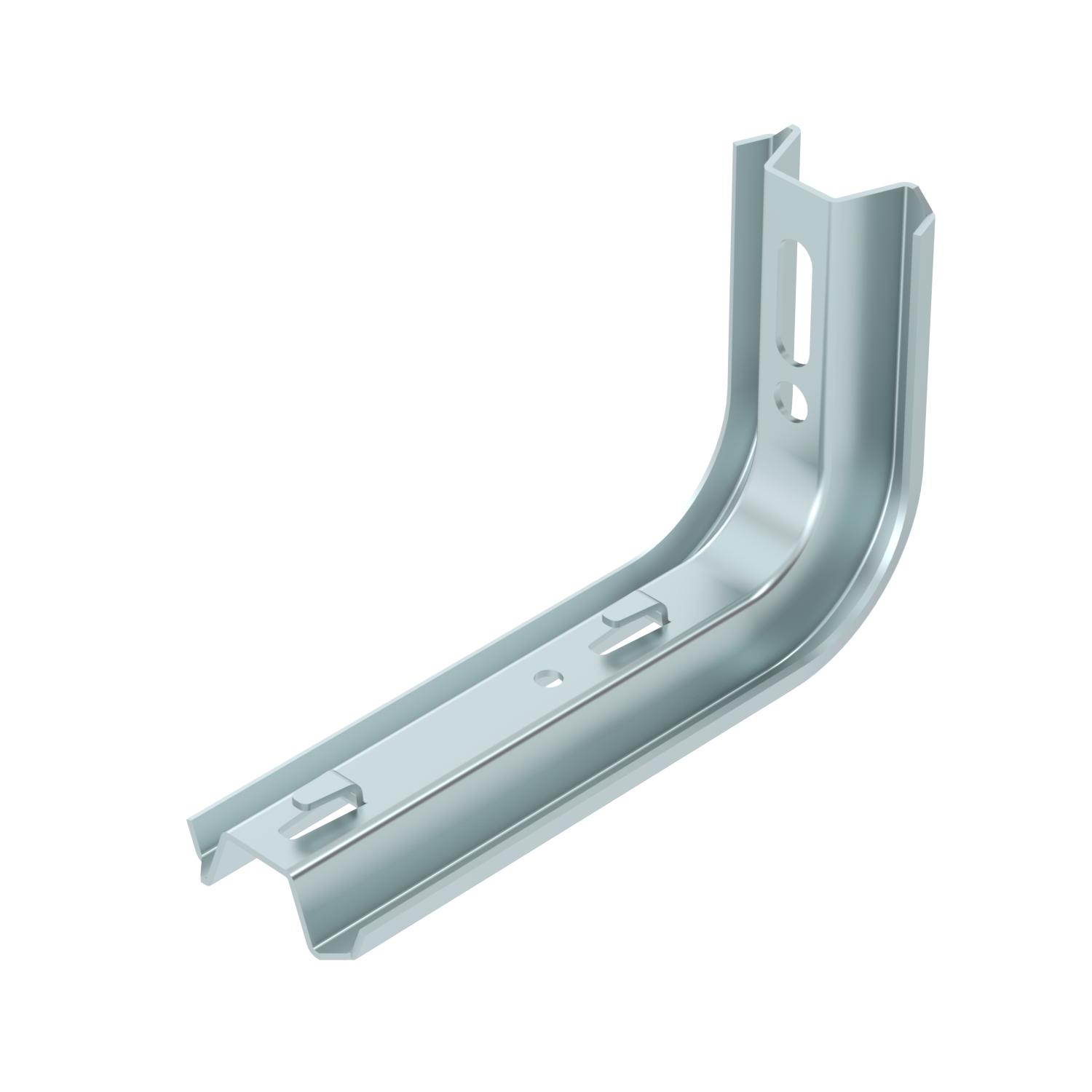

Mensola TP con morsetti per il fissaggio senza viti della passerella grigliata.

Se la mensola viene fissata direttamente alla parete o i profilati vengono avvitati fra loro per motivi di stabilità, è sempre necessario utilizzare il distanziatore tipo DS 4.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no

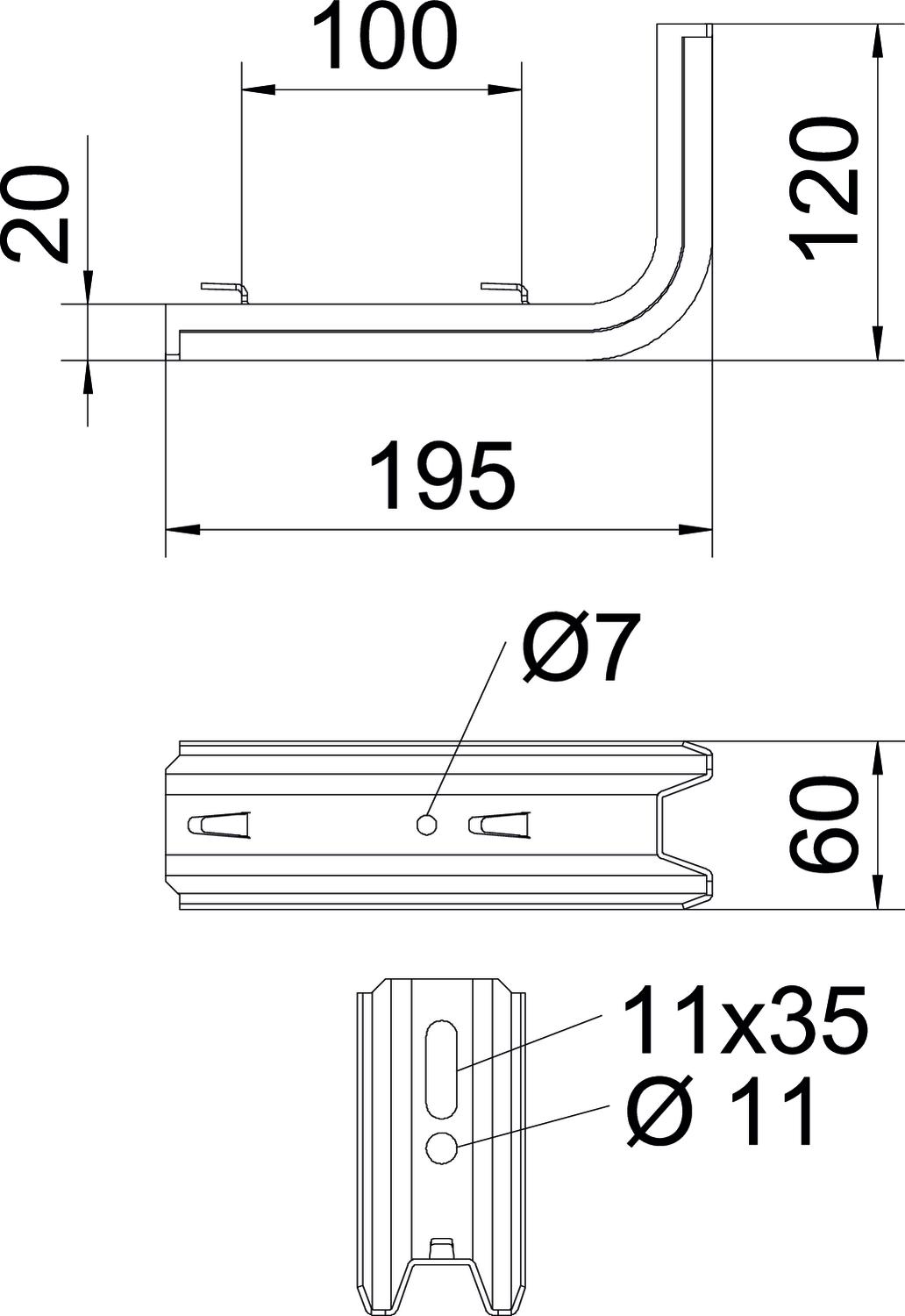

Altezza	120 mm
Colore	zinco
Dimensione B	60 mm
Dimensione H	120 mm
Dimensione L	195 mm
Dimensionee	B195mm
F in kN	1 kN
Impronta CO2 (GWP) dalla culla al cancello	0,9246 kg CO2e / 1 Pezzo

Larghezza	60 mm
Lughezza.	195 mm
Mantenimento funzionale	no
Maß W	100 mm
Materiale	Acciaio
per larghezza max	150 mm
per larghezza min.	150
Superficie	zincato in continuo
Versione	Mensola parete e profilato

Dati tecnici

Schema di sollecitazione mensola TPSAG

Flessione dell'estremità della mensola con carico mensola ammissibile.
Carico mensola ammissibile in kN senza peso operatore
Distanza tra gli appoggi in m

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	F in kN	Colore	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
TPSAG 145 FS	60 mm	1,5 kN	zinco	127 080 309	6366015	pz	1 pz	7,35 CHF Prezzo / 1 pz
TPSAG 195 FS	60 mm	1 kN	zinco	127 080 319	6366023	pz	1 pz	8,48 CHF Prezzo / 1 pz
TPSAG 245 FS	60 mm	0,9 kN	zinco	127 080 329	6366031	pz	1 pz	9,57 CHF Prezzo / 1 pz
TPSAG 345 FS	60 mm	0,55 kN	zinco	127 080 339	6366066	pz	1 pz	11,11 CHF Prezzo / 1 pz

Accessorio

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Calotta di protezione	TPS KS OR	127 008 409	6364625	pz	10 pz	0,91 CHF Prezzo / 1 pz
Distanziatore FS	DS 4 FS	127 009 159	6416551	pz	20 pz	2,05 CHF Prezzo / 1 pz
