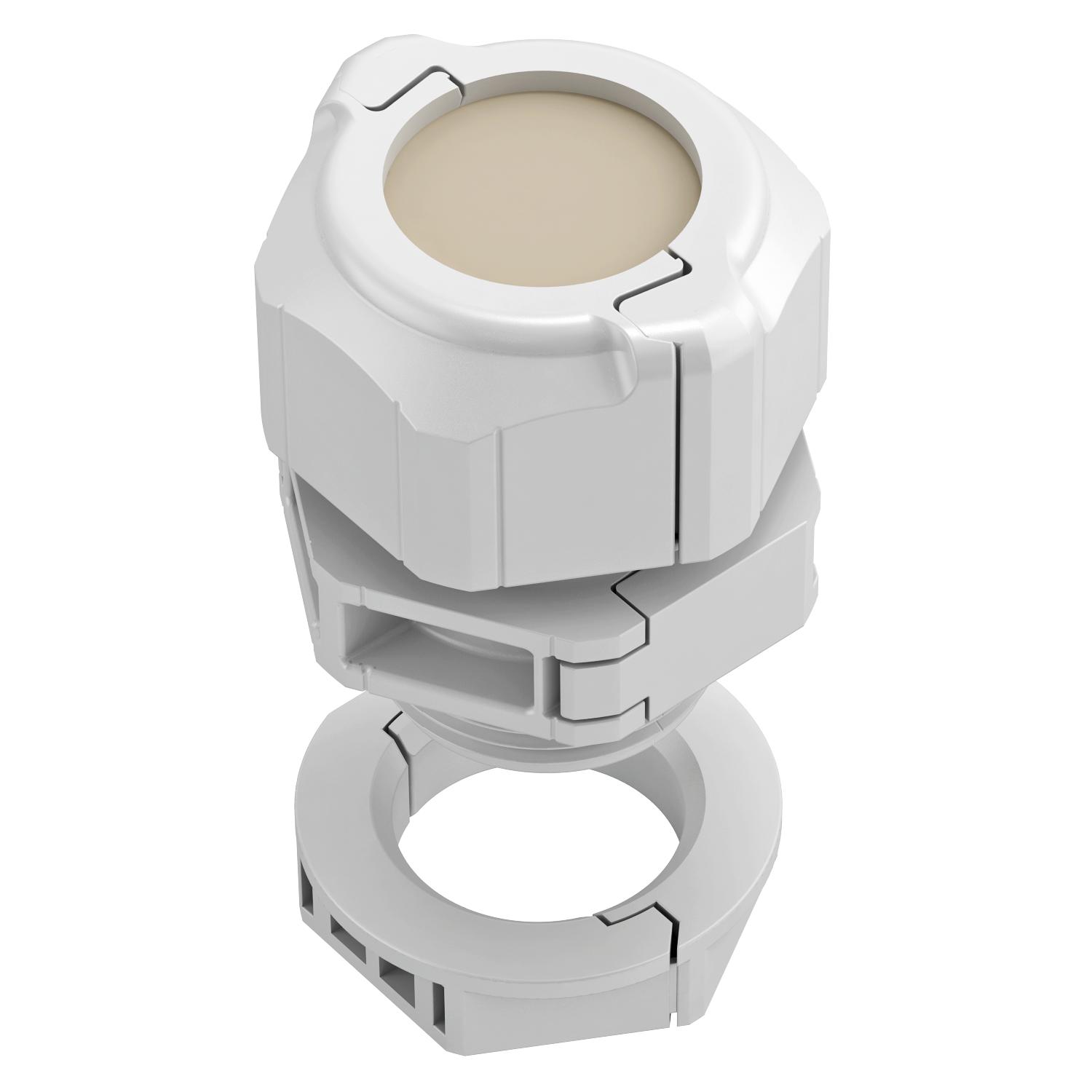

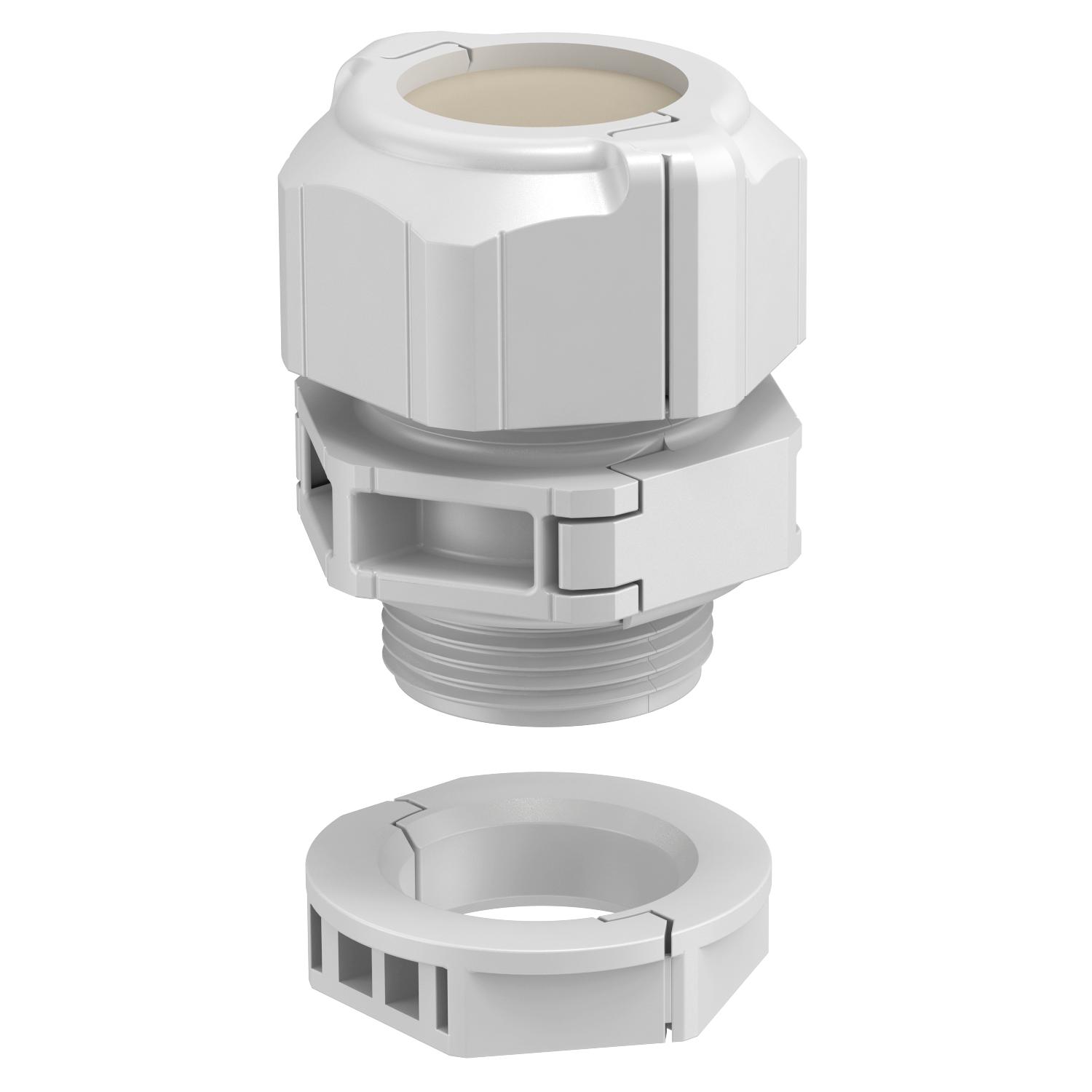

Pressacavi separabile, inserto di tenuta chiuso, grigio chiaro
N. art. 2024940 | EAN 4012196536610 | ELDAS-No. 121 690 009
- Descrizione del prodotto
-
Descrizione del prodottoIl pressacavi separabile V-TEC TB.., come tutti i pressacavi V-TEC, garantisce un'impermeabilizzazione affidabile dei cavi. L'installazione delle linee funzionali o dei cavi preconfezionati, ad esempio, grazie alla separabilità del pressacavi è facile e rapida.
Il V-TEC TB è imbattibile anche in caso di refrofitting di un'installazione esistente, nonché come "pressacavi di riparazione". In quest'ultimo caso può essere installato senza bisogno di smontare i cavi premontati né di interrompere la produzione.
Il kit di avvitamento è composto da un supporto intermedio, da un dado cieco e dalla guarnizione. Anche il controdado diviso fa ovviamente parte della fornitura.
La guarnizione chiusa permette la foratura singola del diametro della guarnizione richiesto. Le pinze divaricatrici sono lo strumento ideale per poter aprire la guarnizione. In questo modo diventa facile e veloce anche l'inserimento dei singoli cavi.
-
- Dati tecnici
-

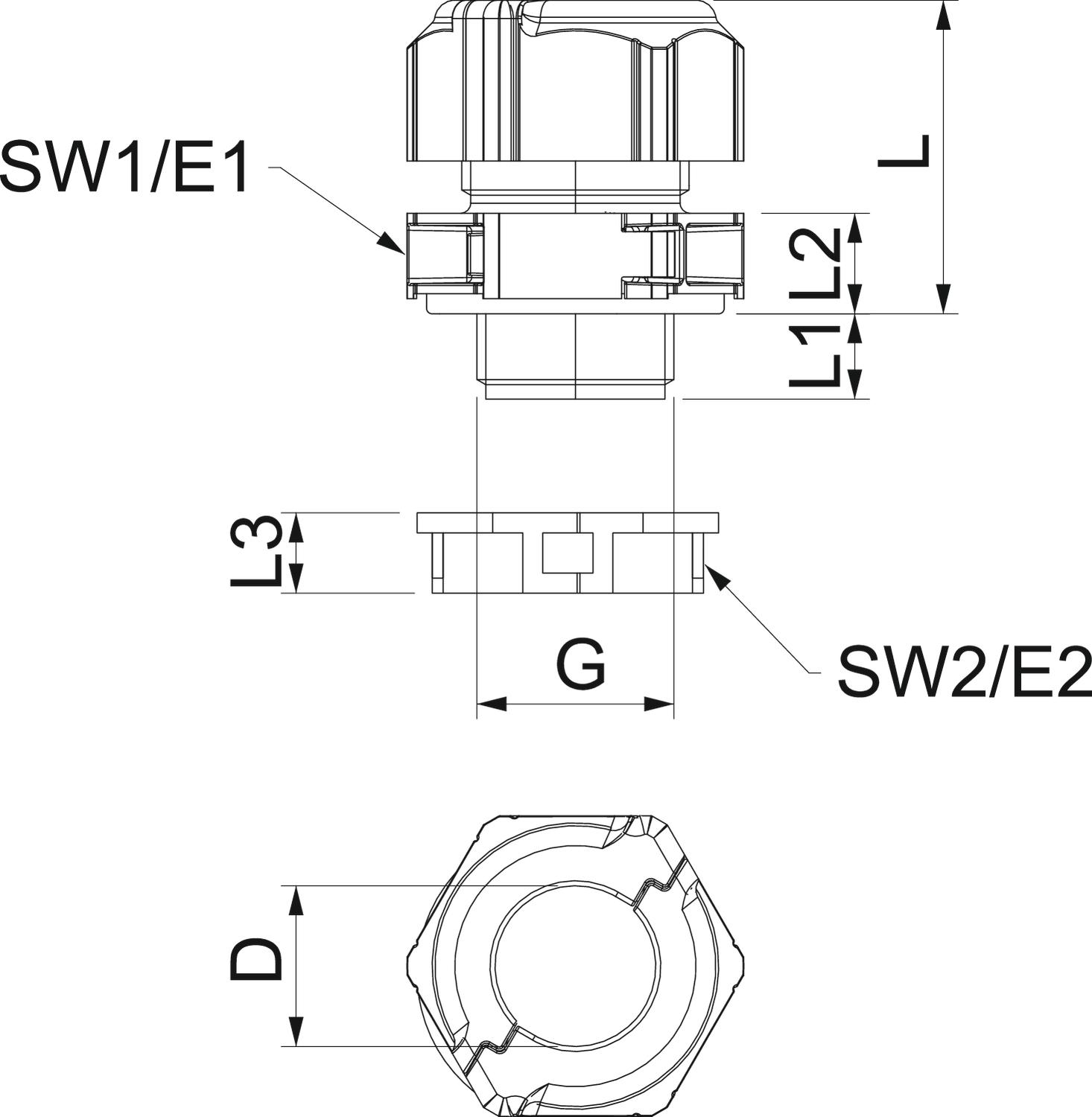

Misure
Altezza 40 mm antiesplosione no Apertura di chiave 30 Apertura di chiave 1 30 mm Apertura di chiave 2 27 mm Collegamento a vite divisibile sì Colore grigio chiaro Con controdado sì Coppia di serraggio instabile 2 Nm Dimensione D 16 mm Dimensione E1 (mm) 33,5 mm Dimensione E2 29 mm Dimensione G M20x1,5 mm Dimensione L 30 mm Dimensione L max. 30,5 mm Dimensione L min. 24,5 mm Dimensione L1 10 mm Dimensione L2 8,5 mm Dimensione L3 8 mm Dimensionee M20 Dimensioni nominali filettatura 20 Filettatura M20 x 1,5 Grado di protezione IP67 Guarnizione multiforo no Impronta CO2 (GWP) dalla culla al cancello 0,1045 kg CO2e / 1 Pezzo Larghezza 29 mm Lughezza. 30 mm Lunghezza filettatura 10 mm Materiale Policarbonato Passo filettatura 1,5 mm Per zona esplosiva NULL per zone con gas esplosivi senza per zone con polveri esplosive NULL Possibilità di scarico di trazione no Pressacavo per cavo piatto no Priva di alogeni sì Protezione antiriflesso no Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -20 °C Resistente agli urti sì Rinforzato con fibre di vetro no tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C Tipo di guarnizione Anello di tenuta Tipo filettatura metrica Versione dritto - Tutti i tipi
- Download
-
Scheda tecnica V-TEC TB20 / 2024940 , 0.28MB , pdfDichiarazione di conformità UE V-TEC TB20 / 2024940 , 0.13MB , pdfDichiarazione di conformità UE Dichiarazione di conformità UE ,REACH Dichiarazione di conformità V-TEC TB20 / 2024940 , 0.12MB , pdfRoHS Dichiarazione di conformità V-TEC TB20 / 2024940 , 0.12MB , pdfIstruzioni di montaggio V-TEC TB20 , 1.36MB , pdf
