Passerella SKSU 110 FS 6000 | 100 | 1,5 | no | Acciaio | zincato in continuo

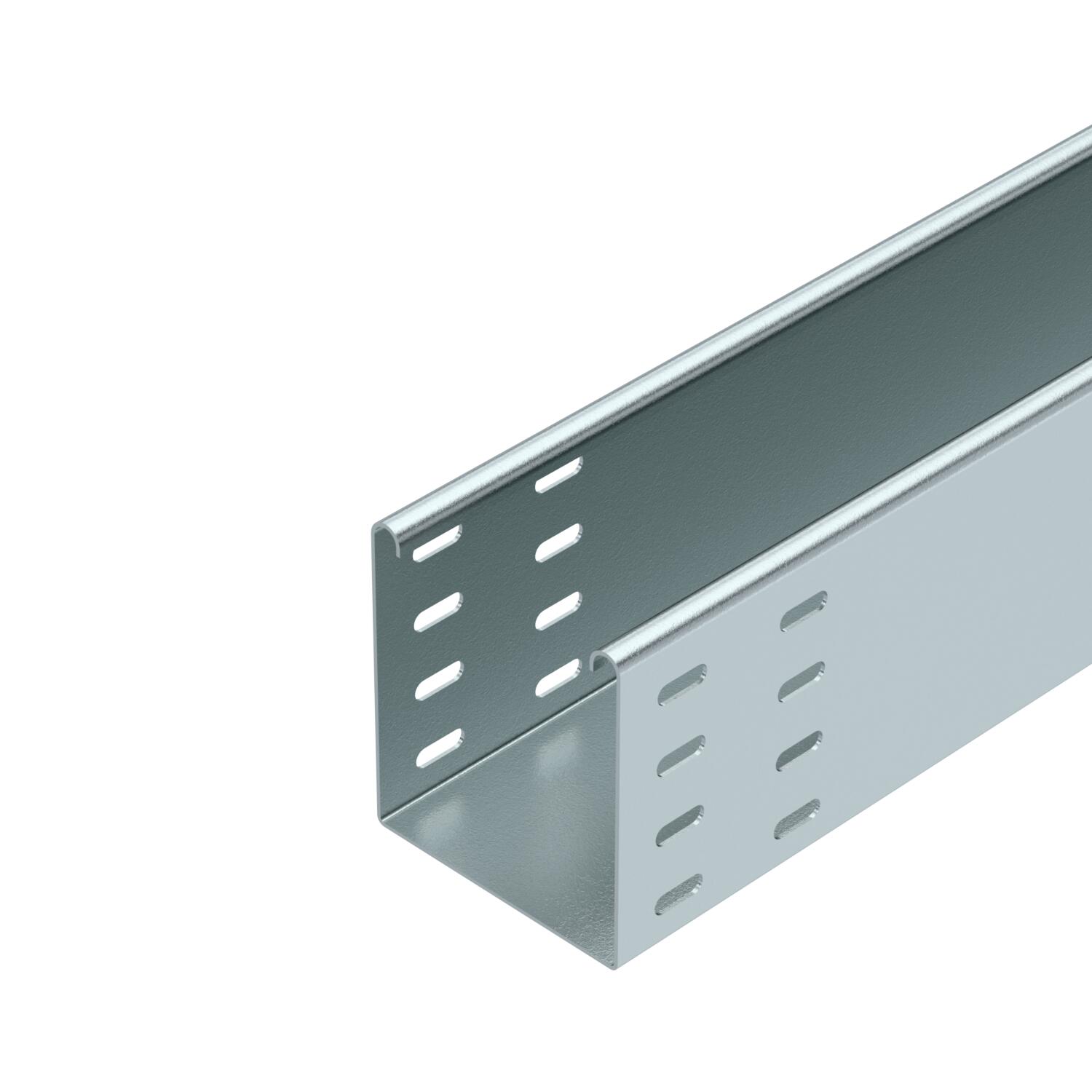

Passerella SKSU 110 FS

N. art. 6063412 | EAN 4012197425159

N. art. / Tipo

Lughezza.

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

SKS = sistema di passerelle pesante con bordo di altezza pari a 110 mm. Con foro per giunti su entrambe le estremità della passerella portacavi. Giunzione longitudinale con giunto lineare RLVA 110 FS. I giunti devono essere ordinati separatamente.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Dimensionee	110x100x6000
Foratura laterale	no
Foratura NATO	no
Foro di montaggio nel pavimento	no
Mantenimento funzionale	no
Materiale	Acciaio

Sezione utile	10800 mm²
Sezione utile	108 cm²
Spessore lamiera	1,5 mm
Spessore lamiera	0,06 in
Superficie	zincato in continuo
Versione a grande portata	sì
Versione connettore	senza connettore

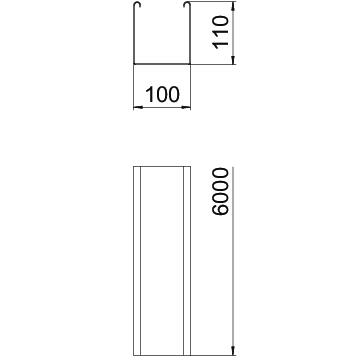

Misure

Altezza	4 in
Altezza	110 mm
Larghezza	100 mm

Lughezza.	20 ft
Lughezza.	6000 mm

Carichi

Distanza tra gli appoggi 7,0 m	0,3 kN/m
Distanza tra gli appoggi 1,5 m	3 kN/m
Distanza tra gli appoggi 2,0 m	2,4 kN/m
Distanza tra gli appoggi 2,5 m	1,76 kN/m
Distanza tra gli appoggi 3,0 m	1,2 kN/m

Distanza tra gli appoggi 3,5 m	0,84 kN/m
Distanza tra gli appoggi 4,0 m	0,8 kN/m
Distanza tra gli appoggi 5,0 m	0,55 kN/m
Distanza tra gli appoggi 6,0 m	0,4 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	9,0882 kg CO₂e
Data di rilevazione valore CO2	2025-05-27T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	9,0882 kg CO2e / 1 Metro

Dati tecnici

Diagramma di carico passerella portacavi tipo SKSU 110 con connettore tipo RLVA

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKSU 110 FS	3000 mm	100 mm	1,5 mm	no	Acciaio	zincato in continuo	6063403	m	3 m	51,98 CHF Prezzo / 1 m
SKSU 110 FS 6	6000 mm	100 mm	1,5 mm	no	Acciaio	zincato in continuo	6063412	m	6 m	58,77 CHF Prezzo / 1 m
SKSU 120 FS	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato in continuo	6063438	m	3 m	66,01 CHF Prezzo / 1 m
SKSU 130 FS	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato in continuo	6063454	m	3 m	79,90 CHF Prezzo / 1 m
SKSU 140 FS	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato in continuo	6063470	m	3 m	97,71 CHF Prezzo / 1 m
SKSU 150 FS	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato in continuo	6063497	m	3 m	119,89 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

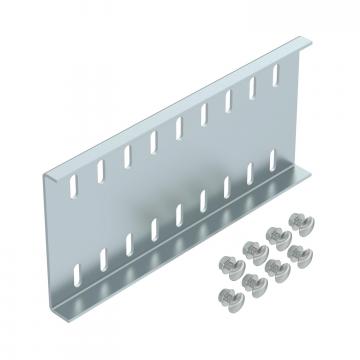

Giunto longitudinale esterno per SKSU 6000 mm	RLVA 110 FS	-----	6067055	pz	2 pz	16,40 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 100 FS	127 013 019	6052096	m	3 m	28,04 CHF Prezzo / 1 m
Giunto di base FS	SSLB 100 FS	127 018 509	7070205	pz	20 pz	3,62 CHF Prezzo / 1 pz
Derivazione laterale 110 FS	RAA 110 FS	127 031 019	6042151	pz	1 pz	43,66 CHF Prezzo / 1 pz
Curva di 90° 110 FS	RB 90 110 FS	127 032 119	6036800	pz	1 pz	55,78 CHF Prezzo / 1 pz
Curva di 45° 110 FS	RB 45 110 FS	127 031 669	6036300	pz	1 pz	56,04 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 110 FS	RB W 110 FS	127 032 769	6037300	pz	1 pz	106,59 CHF Prezzo / 1 pz
Raccordo a T 110 FS	RT 110 FS	127 033 839	6038300	pz	1 pz	72,55 CHF Prezzo / 1 pz
Derivazione a croce 110 FS	RK 110 FS	127 033 289	7027351	pz	1 pz	79,86 CHF Prezzo / 1 pz
Separatore 110 FS	TSG 110 FS	127 013 639	6062122	m	3 m	17,03 CHF Prezzo / 1 m
