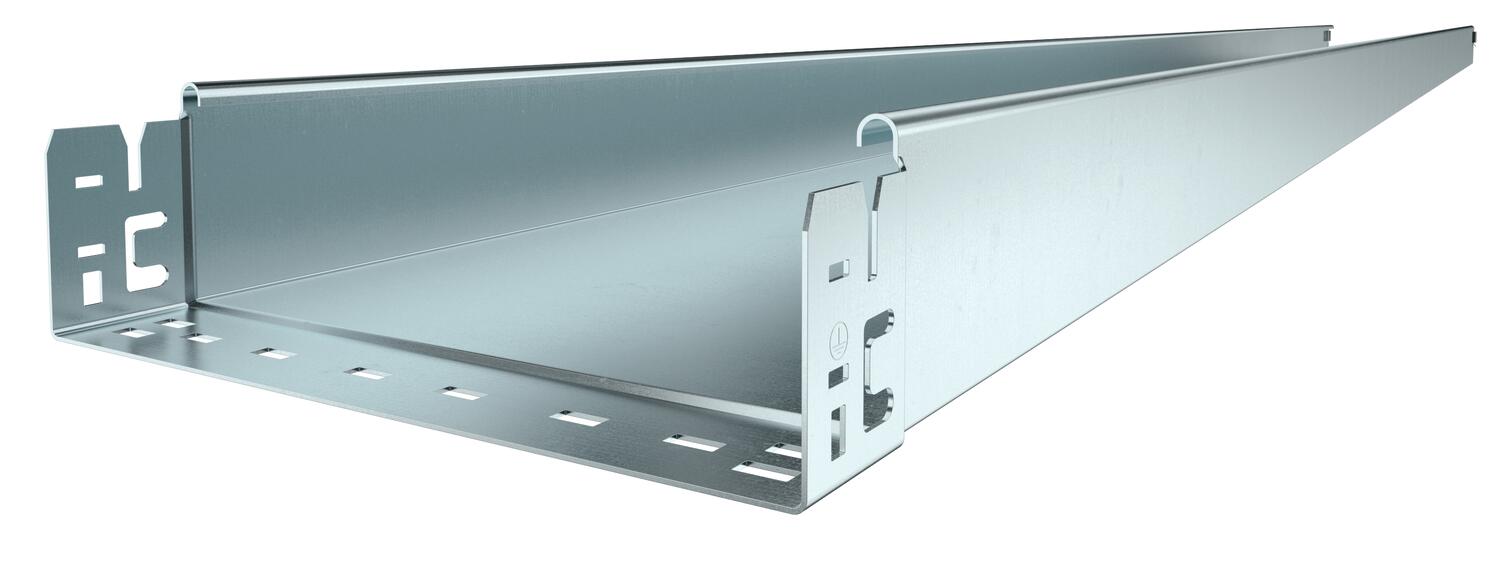

Passerella SKS-Magic® 85 non forata FS

N. art. / Tipo

Lughezza.	3050 mm

Larghezza

Altezza	85 mm

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

Passerella non forata con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

L'equipotenzializzazione è garantita senza componenti aggiuntivi.

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Con parte superiore	no
Dimensionee	85x300x3050
Foratura laterale	no
Foratura NATO	no
Foro di montaggio nel pavimento	no
Lunghezza utile	3000 mm
Mantenimento funzionale	no

Materiale	Acciaio
Sezione utile	253 cm²
Sezione utile	25300 mm²
Spessore lamiera	1,5 mm
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Altezza	85 mm
Dimensione B	300 mm

Larghezza	300 mm
Lughezza.	3050 mm

Distanza tra gli appoggi 1,5 m	2,8 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m

Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	0,75 kN/m

CO₂ Footprint (GWP)	20,1702 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	20,1702 kg CO2e / 1 Metro

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKSMU 810 FS	3050 mm	100 mm	85 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	6059762	m	3 m	49,97 CHF Prezzo / 1 m
SKSMU 820 FS	3050 mm	200 mm	85 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	6059766	m	3 m	68,82 CHF Prezzo / 1 m
SKSMU 830 FS	3050 mm	300 mm	85 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	6059768	m	3 m	82,41 CHF Prezzo / 1 m
SKSMU 840 FS	3050 mm	400 mm	85 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	6059770	m	3 m	105,42 CHF Prezzo / 1 m
SKSMU 850 FS	3050 mm	500 mm	85 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	6059772	m	3 m	129,19 CHF Prezzo / 1 m
SKSMU 860 FS	3050 mm	600 mm	85 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	6059774	m	3 m	149,64 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Set giunti longitudinali Magic FS	KTSMV 830 FS	127 118 939	6069008	pz	1 pz	35,38 CHF Prezzo / 1 pz
Curva di 45° 85 FS	RB 45 830 FS	127 032 029	6036204	pz	1 pz	63,17 CHF Prezzo / 1 pz
Curva di 90° 85 FS	RB 90 830 FS	127 032 689	6036704	pz	1 pz	73,53 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 85 FS	RB W 830 FS	127 033 209	6037204	pz	1 pz	158,75 CHF Prezzo / 1 pz
Derivazione laterale 85 FS	RAA 830 FS	127 031 589	6042135	pz	1 pz	44,94 CHF Prezzo / 1 pz
Raccordo a T 85 FS	RT 830 FS	127 034 389	6038214	pz	1 pz	106,16 CHF Prezzo / 1 pz
Derivazione a croce 85 FS	RK 830 FS	127 033 749	7027335	pz	1 pz	113,20 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 300 FS	127 013 049	6052304	m	3 m	48,98 CHF Prezzo / 1 m
Separatore 85 FS	TSG 85 FS	127 013 629	6062114	m	3 m	11,75 CHF Prezzo / 1 m
