Passerella SKS-Magic® 60 FS 3050 | 400 | 60 | 1,5 | no | zinco | Acciaio | zincato in continuo

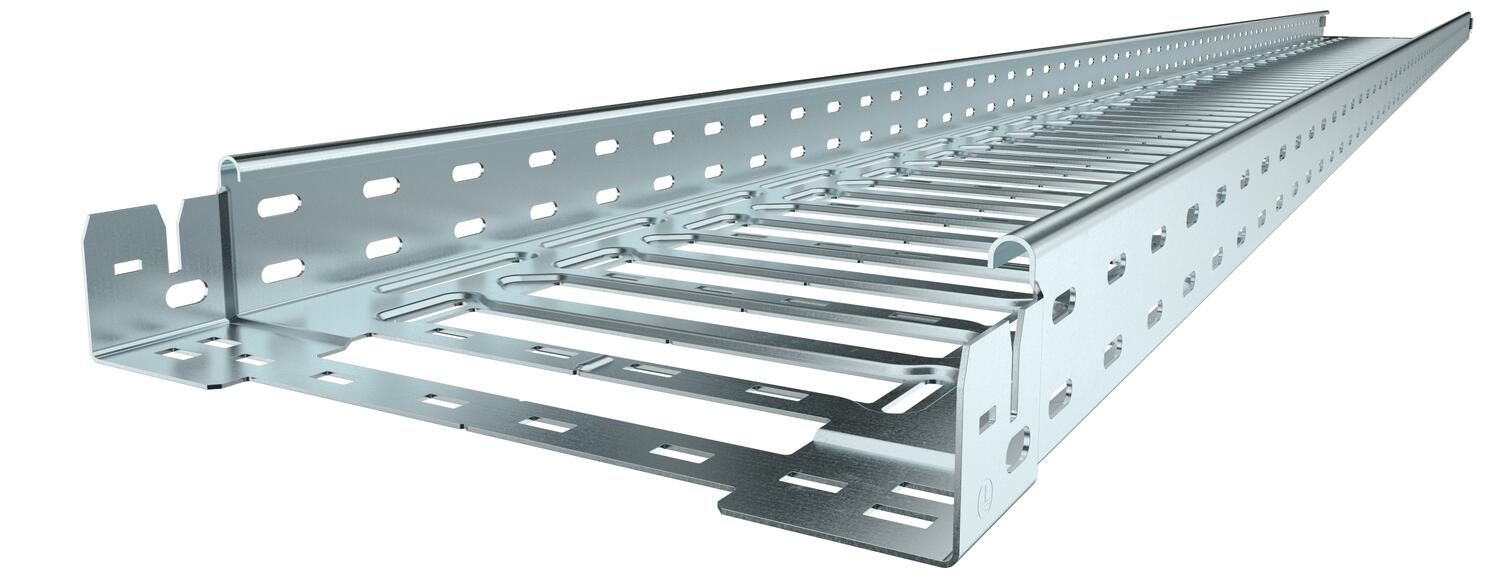

Passerella SKS-Magic® 60 FS

N. art. 6059464 | EAN 4012195832553 | ELDAS-No. 127 111 039

N. art. / Tipo

Lughezza.	3050 mm

Larghezza

Altezza	60 mm

Spessore lamiera	1,5 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

Dalla larghezza della passerella di 200 mm con asolatura del 30% secondo la Direttiva VdS 2092 idoneo per l'utilizzo in impianti con sprinkler.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

L'equipotenzializzazione è garantita senza componenti aggiuntivi.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Brandschutz	NULL
Colore	zinco
Con parte superiore	no
Dimensionee	60x400x3050
Einsatz Sprinkleranlage	sì
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Magnetische Schirmdämpfung mit Deckel	50 dB
Mantenimento funzionale	no

Materiale	Acciaio
Schermatura magnetica senza coperchio	20 dB
Sezione utile	23800 mm²
Sezione utile	238 cm²
Spessore lamiera	1,5 mm
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

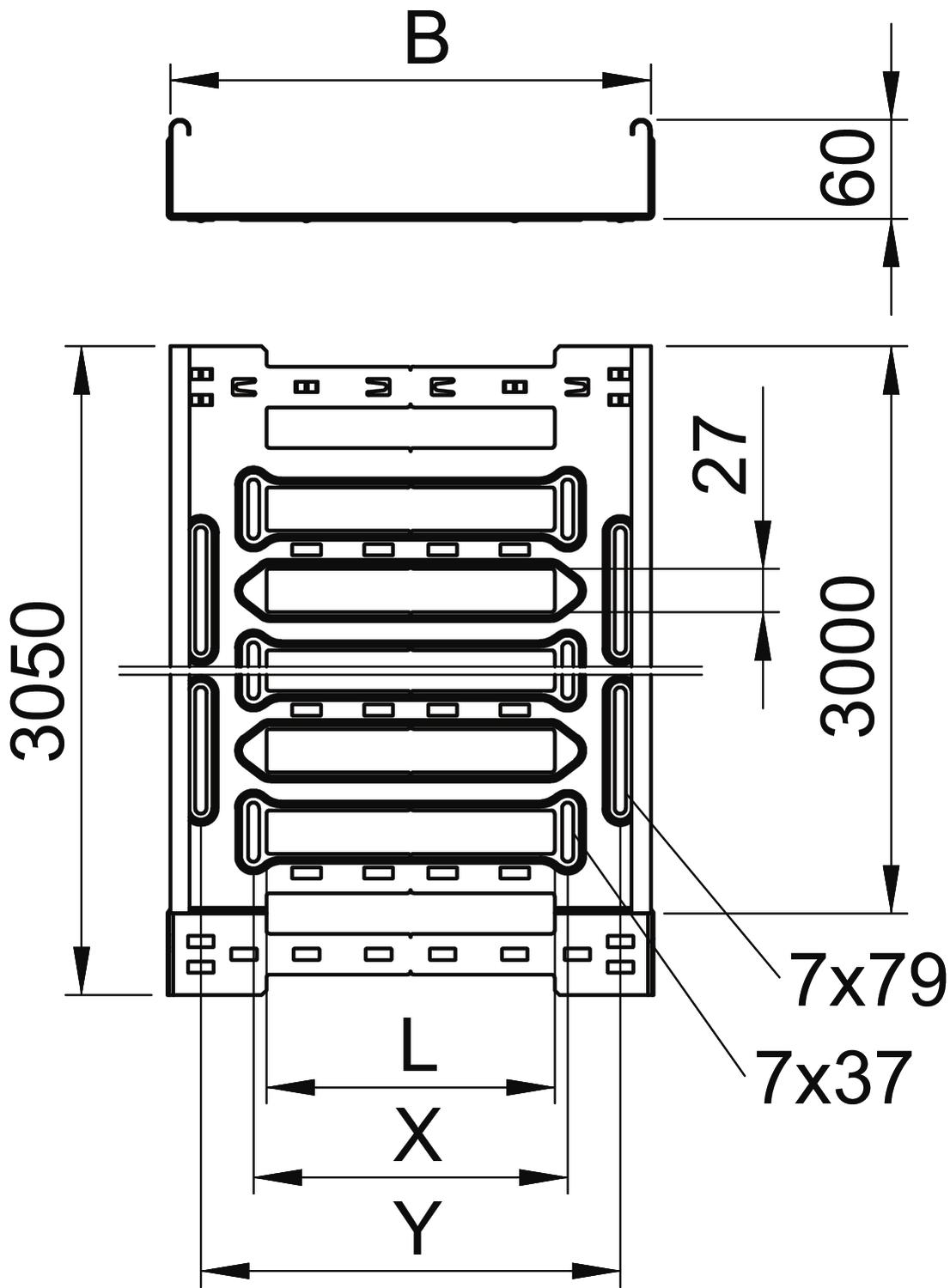

Misure

Altezza	60 mm
Dimensione B	400 mm
Dimensione L	280 mm
Dimensione x	296 mm

Dimensione y	362 mm
Larghezza	400 mm
Lughezza.	3050 mm

Carichi

Classe di carico NEMA	8C
Distanza tra gli appoggi 1,5 m	2,7 kN/m
Distanza tra gli appoggi 2,0 m	2,1 kN/m

Distanza tra gli appoggi 2,5 m	1,47 kN/m
Distanza tra gli appoggi 3,0 m	0,8 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	14,6432 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	14,6432 kg CO2e / 1 Metro

Dati tecnici

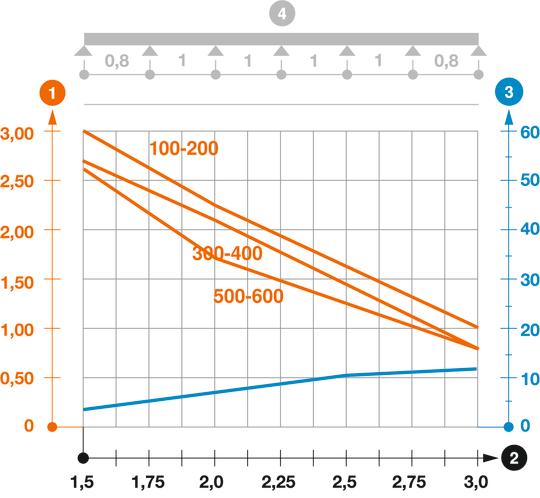

Schema di sollecitazione passerella portacavi tipo SKSM 60

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKSM 610 FS	3050 mm	100 mm	60 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	127 111 009	6059456	m	3 m	37,04 CHF Prezzo / 1 m
SKSM 615 FS	3050 mm	150 mm	60 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	-----	6059458	m	3 m	49,41 CHF Prezzo / 1 m
SKSM 620 FS	3050 mm	200 mm	60 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	127 111 019	6059460	m	3 m	51,00 CHF Prezzo / 1 m
SKSM 630 FS	3050 mm	300 mm	60 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	127 111 029	6059462	m	3 m	53,21 CHF Prezzo / 1 m
SKSM 640 FS	3050 mm	400 mm	60 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	127 111 039	6059464	m	3 m	71,14 CHF Prezzo / 1 m
SKSM 650 FS	3050 mm	500 mm	60 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	127 111 049	6059466	m	3 m	87,80 CHF Prezzo / 1 m
SKSM 660 FS	3050 mm	600 mm	60 mm	1,5 mm	no	zinco	Acciaio	zincato in continuo	127 111 059	6059468	m	3 m	96,00 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Set giunti longitudinali Magic FS	KTSMV 640 FS	127 118 749	6068922	pz	1 pz	33,55 CHF Prezzo / 1 pz
Curva 45° 60 FS	RB 45 640 FS	127 031 929	6036108	pz	1 pz	89,12 CHF Prezzo / 1 pz
Curva 90° 60 FS	RB 90 640 FS	127 032 549	6036568	pz	1 pz	113,72 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FS	RB W 640 FS	127 033 069	6037108	pz	1 pz	172,09 CHF Prezzo / 1 pz
Derivazione laterale 60 FS	RAA 640 FS	127 031 449	6042119	pz	1 pz	67,01 CHF Prezzo / 1 pz
Raccordo a T 60 FS	RT 640 FS	127 034 249	6038108	pz	1 pz	144,32 CHF Prezzo / 1 pz
Derivazione a croce 60 FS	RK 640 FS	127 033 609	7027317	pz	1 pz	262,97 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 400 FS	127 013 059	6052401	m	3 m	58,03 CHF Prezzo / 1 m
Separatore 60	TSG 60 FS	127 013 619	6062068	m	3 m	9,68 CHF Prezzo / 1 m
Curva 45° Magic 60 FS	RBM 45 640 FS	-----	6041048	pz	1 pz	86,32 CHF Prezzo / 1 pz
