Passerella SKS-Magic® 110 non forata FS

N. art. 6059848 | EAN 4012195834038

3050 mm
110 mm
1,5 mm
no
zinco
Acciaio
zincato in continuo
Torna alla panoramica
Descrizione del prodotto
Descrizione del prodotto

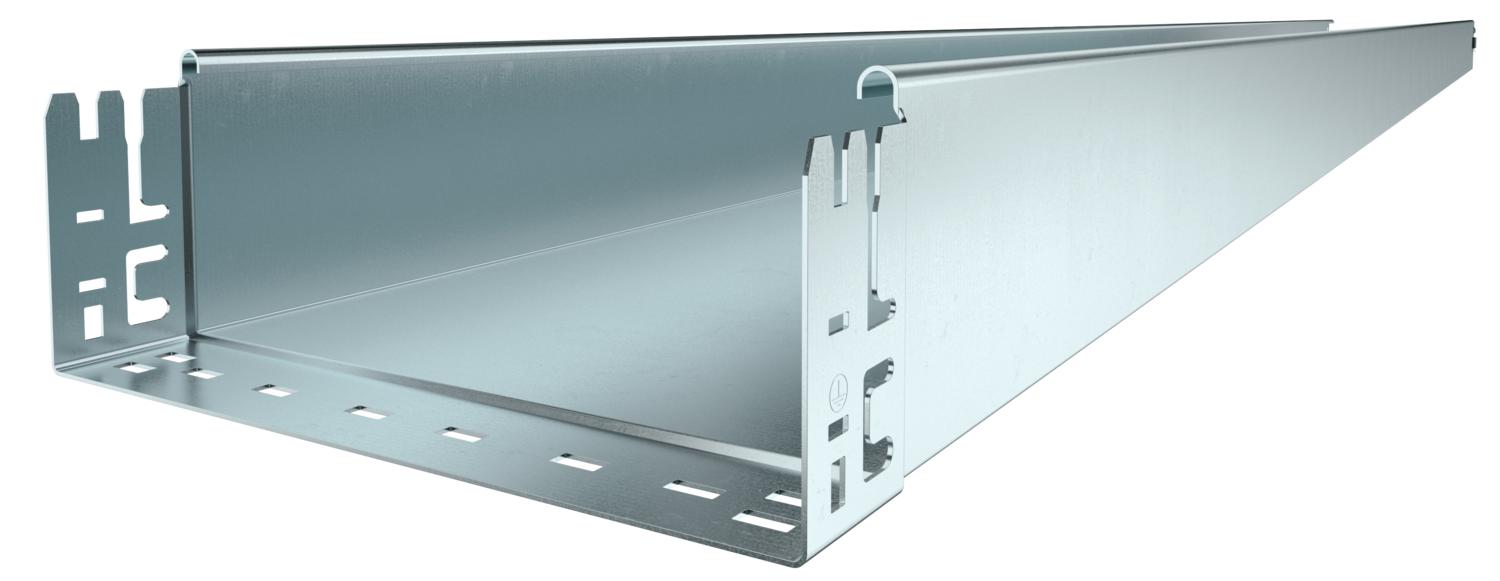

Passerella non forata con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.
  • Associazione di elettrotecnica, elettronica, tecnologia di informazioni e.V., Germania
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Dichiarazione di conformità UKCA
  • Environmental Product Declaration (EPD)
  • Impronta di carbonio (PCF)
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 110 mm
Colore zinco
Con parte superiore no
Dimensione B 600 mm
Dimensionee 110x600x3050
Distanza tra gli appoggi 1,5 m 3 kN/m
Distanza tra gli appoggi 2,0 m 2,4 kN/m
Distanza tra gli appoggi 2,5 m 1,76 kN/m
Distanza tra gli appoggi 3,0 m 1,2 kN/m
Distanza tra gli appoggi 3,5 m 0,84 kN/m
Distanza tra gli appoggi 4,0 m 0,8 kN/m
Foratura laterale no
Foratura NATO no
Foro di montaggio nel pavimento no
Impronta CO2 (GWP) dalla culla al cancello 40,3164 kg CO2e / 1 Metro
Larghezza 600 mm
Lughezza. 3050 mm
Lunghezza utile 3000 mm
Mantenimento funzionale no
Materiale Acciaio
Sezione utile 655 cm²
Sezione utile 65500 mm²
Spessore lamiera 1,5 mm
Superficie zincato in continuo
Tipo di giunto sistema portacavi Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537 Tipo II
Versione a grande portata no
Versione connettore connettore integrato

Dati tecnici

Schema di sollecitazione passerella portacavi tipo SKSMU 110

Schema di sollecitazione passerella portacavi tipo SKSMU 110
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Spessore lamiera Mantenimento funzionale Colore Materiale Superficie N. art. Quantità Conf. Prezzo di listino IVA escl.
SKSMU 110 FS 3050 mm 100 mm 110 mm 1,5 mm no zinco Acciaio zincato in continuo 6059836
3 m 54,76 CHF Prezzo / 1 m
SKSMU 115 FS 3050 mm 150 mm 110 mm 1,5 mm no zinco Acciaio zincato in continuo 6059838
3 m 67,08 CHF Prezzo / 1 m
SKSMU 120 FS 3050 mm 200 mm 110 mm 1,5 mm no zinco Acciaio zincato in continuo 6059840
3 m 69,85 CHF Prezzo / 1 m
SKSMU 130 FS 3050 mm 300 mm 110 mm 1,5 mm no zinco Acciaio zincato in continuo 6059842
3 m 85,48 CHF Prezzo / 1 m
SKSMU 140 FS 3050 mm 400 mm 110 mm 1,5 mm no zinco Acciaio zincato in continuo 6059844
3 m 98,83 CHF Prezzo / 1 m
SKSMU 150 FS 3050 mm 500 mm 110 mm 1,5 mm no zinco Acciaio zincato in continuo 6059846
3 m 115,72 CHF Prezzo / 1 m
SKSMU 160 FS 3050 mm 600 mm 110 mm 1,5 mm no zinco Acciaio zincato in continuo 6059848
3 m 161,41 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Set giunti longitudinali Magic FS Set giunti longitudinali Magic FS KTSMV 160 FS 127 118 369 6069102
1 pz 45,20 CHF Prezzo / 1 pz
Curva di 45° 110 FS Curva di 45° 110 FS RB 45 160 FS 127 031 769 6036310
1 pz 188,29 CHF Prezzo / 1 pz
Curva di 90° 110 FS Curva di 90° 110 FS RB 90 160 FS 127 032 289 6036812
1 pz 233,61 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 110 FS Curva ad angolazione regolabile 110 FS RB W 160 FS 127 032 889 6037312
1 pz 317,06 CHF Prezzo / 1 pz
Derivazione laterale 110 FS Derivazione laterale 110 FS RAA 160 FS 127 031 189 6042163
1 pz 108,38 CHF Prezzo / 1 pz
Raccordo a T 110 FS Raccordo a T 110 FS RT 160 FS 127 034 009 6038312
1 pz 270,38 CHF Prezzo / 1 pz
Derivazione a croce 110 FS Derivazione a croce 110 FS RK 160 FS 127 033 389 7027363
1 pz 500,93 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS Coperchio con bussola girevole FS DRL 600 FS 127 013 089 6052606
3 m 84,34 CHF Prezzo / 1 m
Separatore 110 FS Separatore 110 FS TSG 110 FS 127 013 639 6062122
3 m 16,72 CHF Prezzo / 1 m
