Passerella SKS 60 A4 3000 | 600 | 1,5 | sì | Acciaio INOX 1.4571 | non trattato, ulteriore trattamento

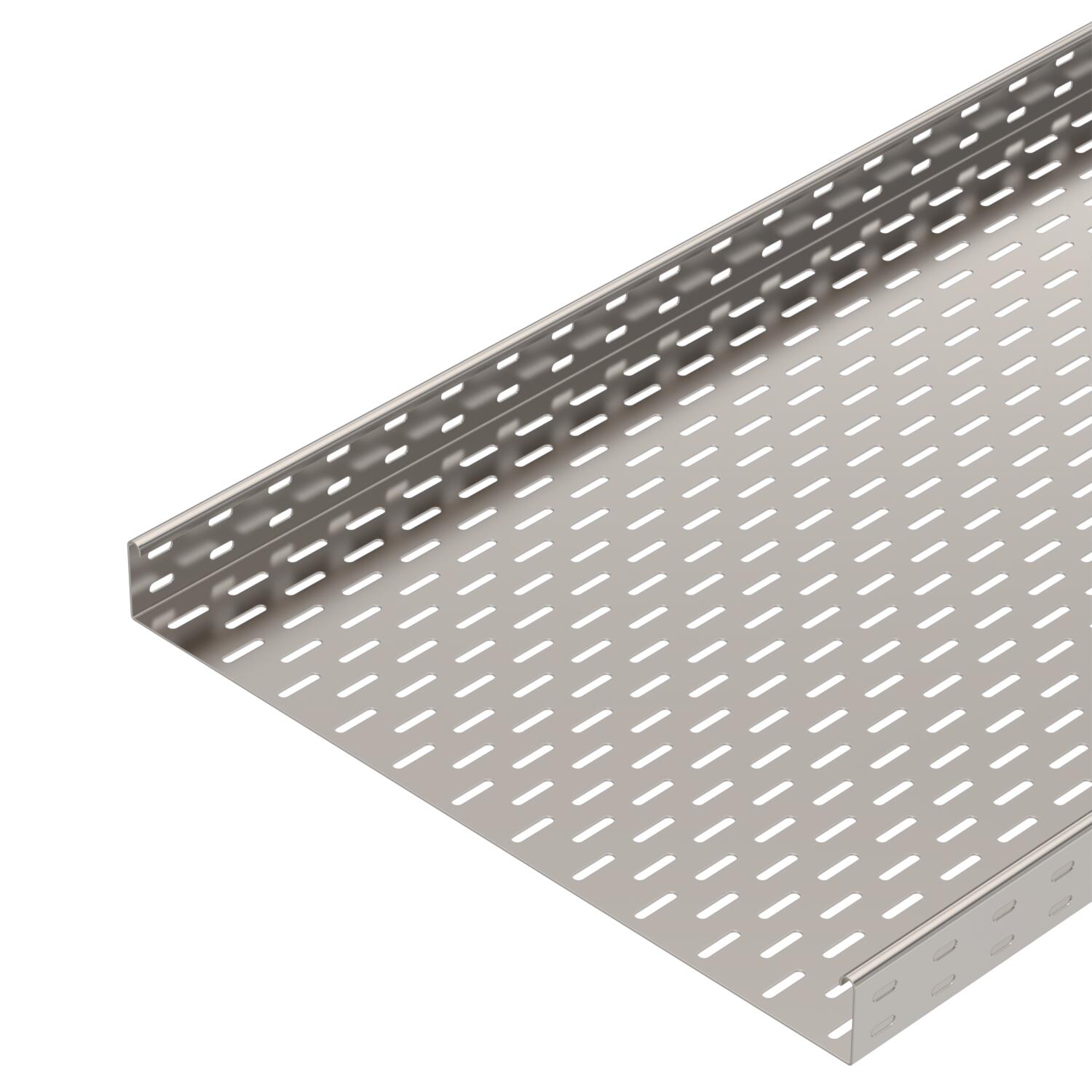

Passerella SKS 60 A4

N. art. 6056763 | EAN 4012196050529

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale	sì

Materiale	Acciaio INOX 1.4571

Superficie	non trattato, ulteriore trattamento

Descrizione del prodotto

Descrizione del prodotto

SKS 60 = sistema di passerelle pesante con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

La passerella portacavi tipo SKS può essere utilizzata anche per il mantenimento funzionale. Per ulteriori informazioni consultare la sezione relativa ai sistemi antincendio BSS. La passerella portacavi viene fissata alla mensola con viti tipo FRS M6 x 12.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	2 in
Altezza	60 mm
Colore	acciaio inox
Con parte superiore	no
Dimension W	600 mm
Dimensione B	600 mm

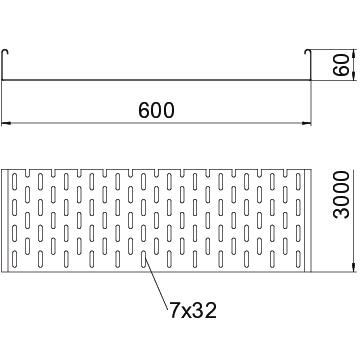

Dimensionee	60x600x3000
Distanza tra gli appoggi 1,5 m	2,65 kN/m
Distanza tra gli appoggi 2,0 m	1,8 kN/m
Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	0,5 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO2 (GWP) dalla culla al cancello	43,3403 kg CO2e / 1 Metro

Larghezza	24 in
Larghezza	600 mm
Lughezza.	3000 mm
Lughezza.	10 ft
Mantenimento funzionale	sì
Materiale	Acciaio INOX 1.4571
Sezione utile	358 cm²
Sezione utile	35800 mm²
Spessore lamiera	0,06 in
Spessore lamiera	1,5 mm
Superficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Diagramma di carico passerella tipo SKS 60 VA

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKS 610 A4	3000 mm	100 mm	1,5 mm	sì	Acciaio INOX 1.4571	non trattato, ulteriore trattamento	6056750	m	3 m	274,28 CHF Prezzo / 1 m
SKS 620 A4	3000 mm	200 mm	1,5 mm	sì	Acciaio INOX 1.4571	non trattato, ulteriore trattamento	6056755	m	3 m	325,99 CHF Prezzo / 1 m
SKS 630 A4	3000 mm	300 mm	1,5 mm	sì	Acciaio INOX 1.4571	non trattato, ulteriore trattamento	6056757	m	3 m	495,01 CHF Prezzo / 1 m
SKS 640 A4	3000 mm	400 mm	1,5 mm	sì	Acciaio INOX 1.4571	non trattato, ulteriore trattamento	6056759	m	3 m	600,98 CHF Prezzo / 1 m
SKS 650 A4	3000 mm	500 mm	1,5 mm	sì	Acciaio INOX 1.4571	non trattato, ulteriore trattamento	6056761	m	3 m	666,94 CHF Prezzo / 1 m
SKS 660 A4	3000 mm	600 mm	1,5 mm	sì	Acciaio INOX 1.4571	non trattato, ulteriore trattamento	6056763	m	3 m	769,16 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale A4	RLVK 60 A4	-----	6067675	pz	10 pz	12,20 CHF Prezzo / 1 pz
Giunto di base A4	SSLB 600 A4	127 019 859	7070400	pz	20 pz	43,18 CHF Prezzo / 1 pz
Curva 90° 60 A4	RB 90 660 A4	127 032 619	6036662	pz	1 pz	604,98 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 A4	RB W 660 A4	127 033 139	6037182	pz	1 pz	766,92 CHF Prezzo / 1 pz
Derivazione laterale 60 A4	RAA 660 A4	127 031 519	6042383	pz	1 pz	304,60 CHF Prezzo / 1 pz
Raccordo a T 60 A4	RT 660 A4	127 034 319	6038190	pz	1 pz	621,51 CHF Prezzo / 1 pz
Derivazione a croce 60/600 A4	RK 660 A4	127 033 679	7027530	pz	1 pz	812,88 CHF Prezzo / 1 pz
Coperchio con bussola girevole A4	DRL 600 A4	-----	6052986	m	3 m	618,80 CHF Prezzo / 1 m
Separatore 60 A4	TSG 60 A4	127 013 649	6062086	m	3 m	46,41 CHF Prezzo / 1 m
