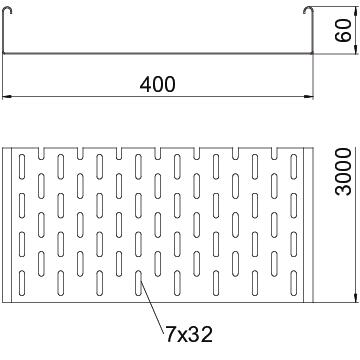

Passerella SKS 60 A2 3000 | 400 | 1,5 | sì | Acciaio INOX 1.4301 | non trattato, ulteriore trattamento

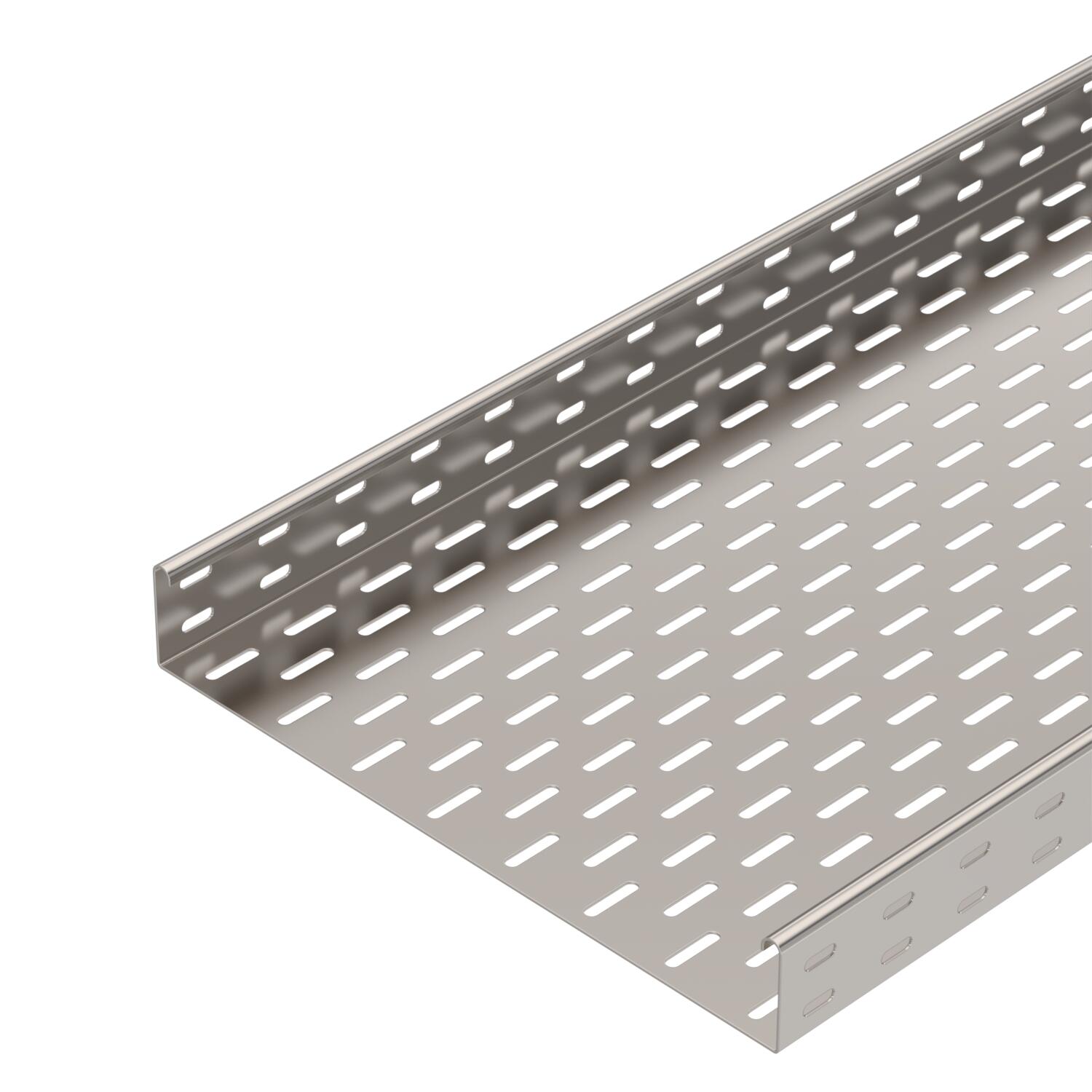

Passerella SKS 60 A2

N. art. 6056742 | EAN 4012196120734

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale	sì

Materiale	Acciaio INOX 1.4301

Superficie	non trattato, ulteriore trattamento

Torna alla panoramica

Descrizione del prodotto

Descrizione del prodotto

SKS 60 = sistema di passerelle pesante con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

La passerella portacavi tipo SKS può essere utilizzata anche per il mantenimento funzionale. Per ulteriori informazioni consultare la sezione relativa ai sistemi antincendio BSS. La passerella portacavi viene fissata alla mensola con viti tipo FRS M6 x 12.

I componenti di collegamento devono essere ordinati separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	2 in
Altezza	60 mm
Colore	acciaio inox
Con parte superiore	no
Dimensione B	400 mm
Dimensionee	60x400x3000
Distanza tra gli appoggi 1,5 m	2,65 kN/m
Distanza tra gli appoggi 2,0 m	1,8 kN/m
Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	0,5 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO2 (GWP) dalla culla al cancello	30,7161 kg CO2e / 1 Metro
Larghezza	400 mm

Larghezza	16 in
Lughezza.	3000 mm
Lughezza.	10 ft
Mantenimento funzionale	sì
Maß W	400 mm
Materiale	Acciaio INOX 1.4301
Sezione utile	23800 mm²
Sezione utile	238 cm²
Spessore lamiera	1,5 mm
Spessore lamiera	0,06 in
Superficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella portacavi SKS 60

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SKS 610 A2	3000 mm	100 mm	1,5 mm	sì	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6056735	m	3 m	162,54 CHF Prezzo / 1 m
SKS 620 A2	3000 mm	200 mm	1,5 mm	sì	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6056737	m	3 m	224,76 CHF Prezzo / 1 m
SKS 630 A2	3000 mm	300 mm	1,5 mm	sì	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6056739	m	3 m	290,52 CHF Prezzo / 1 m
SKS 640 A2	3000 mm	400 mm	1,5 mm	sì	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6056742	m	3 m	363,56 CHF Prezzo / 1 m
SKS 650 A2	3000 mm	500 mm	1,5 mm	sì	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6056744	m	3 m	414,78 CHF Prezzo / 1 m
SKS 660 A2	3000 mm	600 mm	1,5 mm	sì	Acciaio INOX 1.4301	non trattato, ulteriore trattamento	6056746	m	3 m	480,12 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale A2	RLVK 60 A2	127 058 579	6067654	pz	10 pz	8,30 CHF Prezzo / 1 pz
Giunto di base A2	SSLB 400 A2	127 058 539	7070369	pz	20 pz	22,85 CHF Prezzo / 1 pz
Curva 90° 60 A2	RB 90 640 A2	127 032 529	6036628	pz	1 pz	255,39 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 A2	RB W 640 A2	127 033 049	6037158	pz	1 pz	383,54 CHF Prezzo / 1 pz
Derivazione laterale 60 A2	RAA 640 A2	127 031 429	6042319	pz	1 pz	129,31 CHF Prezzo / 1 pz
Raccordo a T 60 A2	RT 640 A2	127 034 229	6038166	pz	1 pz	261,89 CHF Prezzo / 1 pz
Derivazione a croce 60 A2	RK 640 A2	127 033 589	7027507	pz	1 pz	347,18 CHF Prezzo / 1 pz
Coperchio con chiusura con bussola girevole A2	DRL 400 A2	127 053 539	6052932	m	3 m	206,43 CHF Prezzo / 1 m
Separatore 60 A2	TSG 60 A2	127 058 569	6062084	m	3 m	34,02 CHF Prezzo / 1 m
