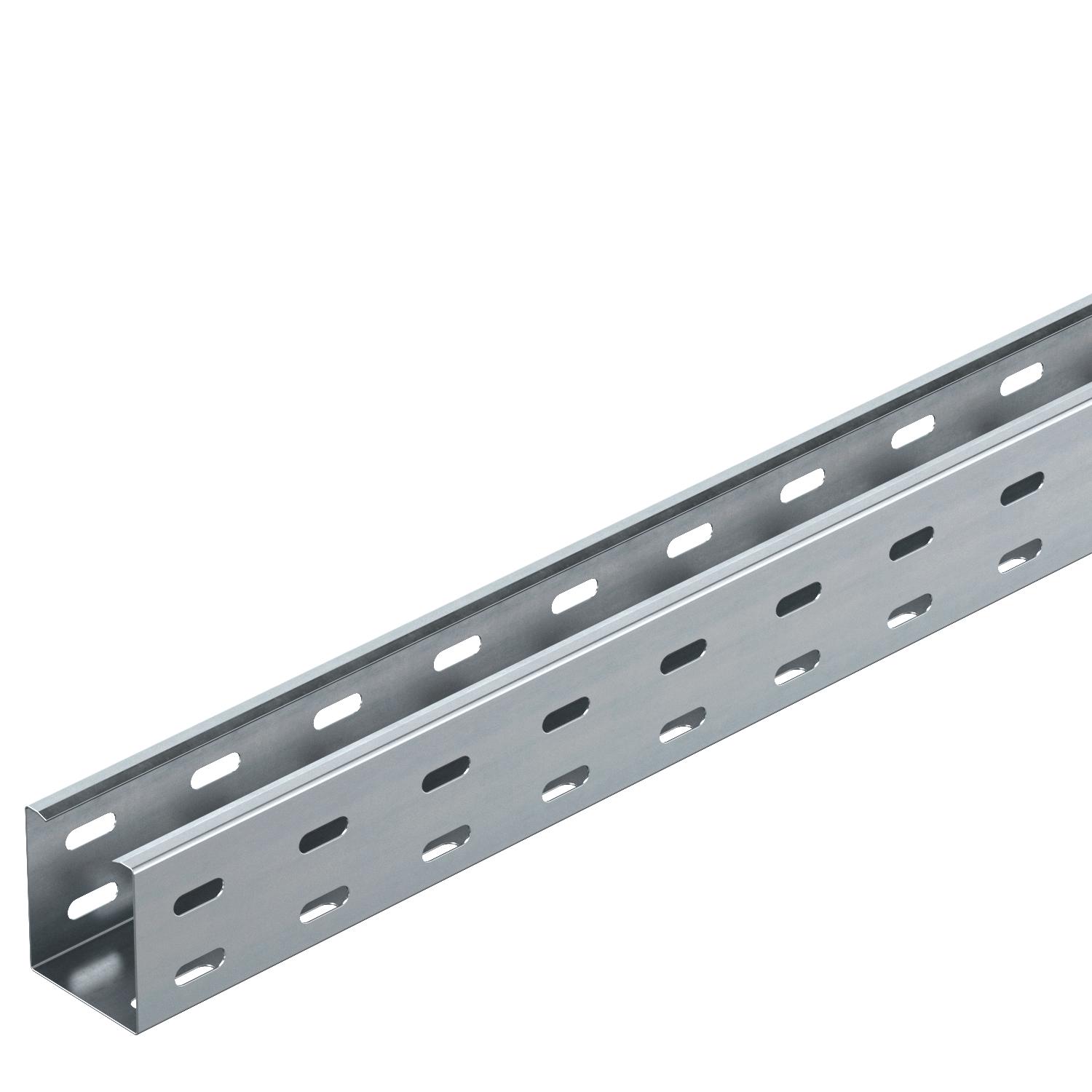

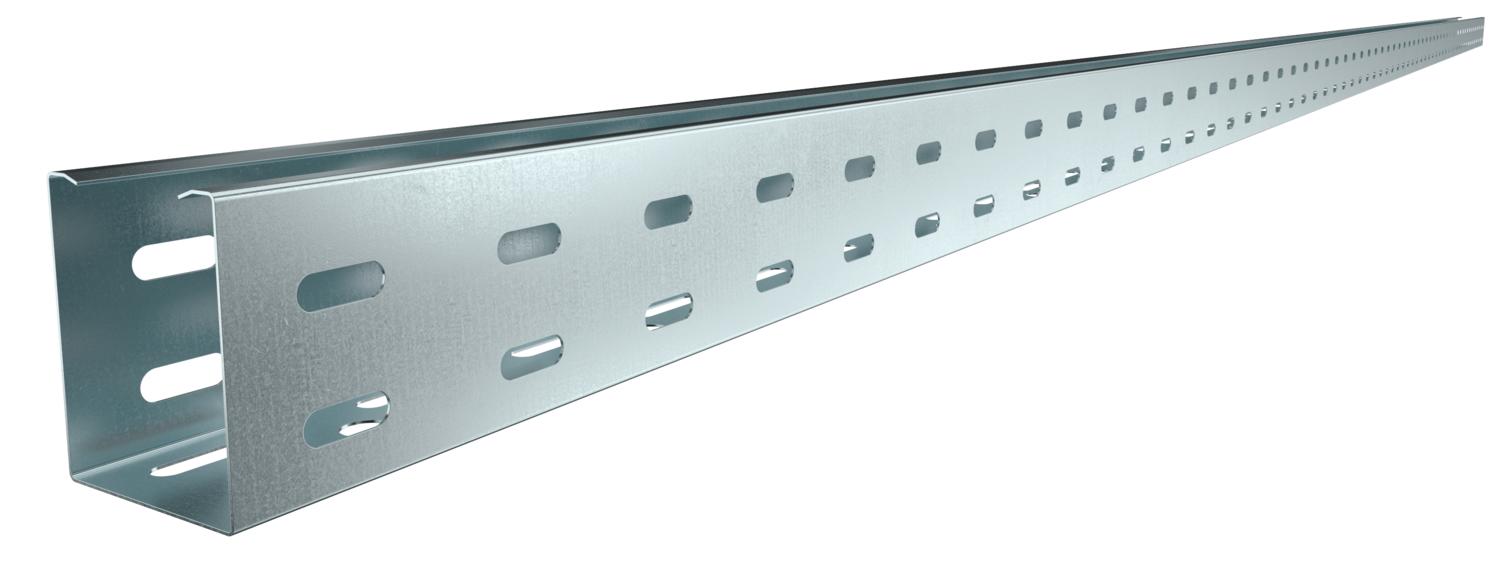

Passerella RKS 60 FS forata
N. art. 6047600 | EAN 4012196662159
- Descrizione del prodotto
-
Descrizione del prodottoRKS 60 = Sistema di passerelle con bordo di 60 mm.
Coperchio con bussole adatto: tipo AZDMD 50.
Passerella con perforazioni nel fondo, laterali e perforazione centrale (Ø11 mm) nel fondo per fissaggi aggiuntivi.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore zinco Con parte superiore no Conformità ROHS sì Dimensionee 60x50x3000 Dimensioni 60x50 Foratura laterale sì Foratura NATO no Foro di montaggio nel pavimento sì Mantenimento funzionale no Materiale Acciaio Perforazione di base 7x32 Serie di prodotti Serie RKS Sezione utile 30 cm² Sezione utile 3000 mm² Spessore lamiera 0,75 mm Superficie zincato in continuo Tipo di giunto sistema portacavi avvitato Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore senza connettore Misure
Altezza 60 mm Dimensione L 3000 mm Larghezza 50 mm Lughezza. 3000 mm Carichi
Distanza tra gli appoggi 1,0 m 2 kN/m Distanza tra gli appoggi 1,5 m 0,8 kN/m Distanza tra gli appoggi 2,0 m 0,5 kN/m Distanza tra gli appoggi 2,5 m 0,35 kN/m Distanza tra gli appoggi 3,0 m 0,15 kN/m Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 2,3375 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit Metro Declared Unit Quantity 1 Impronta CO2 (GWP) dalla culla al cancello 2,3375 kg CO2e / 1 Metro Dati tecnici
Schema di sollecitazione passerella portacavi tipo RKS 60 senza nervatura
-
Carico passerella-cavi ammesso in kN/m senza peso operatore
-
Distanza tra gli appoggi in m
-
Flessione passerella in mm con kN/m ammessi
-
Flessione di carico nella procedura di prova
-
Curva di carico per larghezza passerella in mm
-
Curva di flessione passerella in base alla distanza tra gli appoggi
-
- Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Giunto longitudinale FS
RLVK 60 FS 127 018 419 6067093 10 pz 4,16 CHF Prezzo / 1 pz
Curva 90° 60 FS
RB 90 605 FS ----- 7124430 1 pz 36,98 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS
AZDMD 50 FS 127 053 009 6080138 3 m 18,74 CHF Prezzo / 1 m

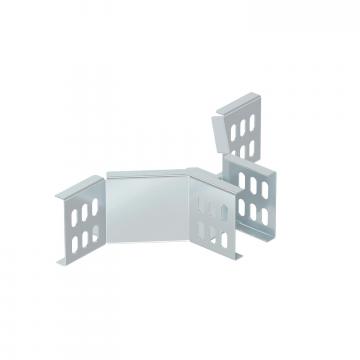

Derivazione laterale 60 FS
RAA 605 FS ----- 7120460 1 pz 39,93 CHF Prezzo / 1 pz - Download
-
