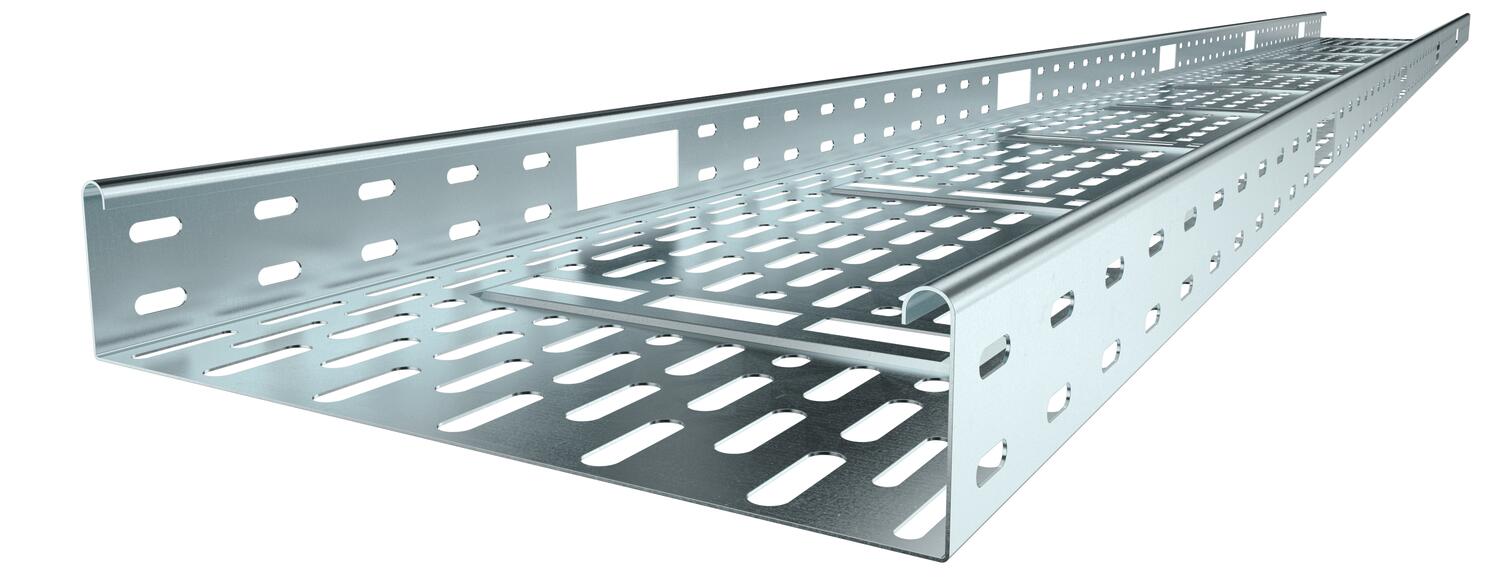

Passerella portacavi IKS 60 FS

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore lamiera

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

IKS 60 = Sistema di passerelle per installazione con bordo di altezza pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Sistema di passerelle portacavi asolate conforme a VdS 2092 con il 30% di percentuale di foratura per l'impiego sotto gli impianti di nebulizzazione.

Uscita cavi dal fondo, possibile della larghezza 200mm in su. Forature laterali sfalsate ogni 300 mm.

I componenti di collegamento devono essere ordinati separatamente.

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Con parte superiore	no
Dimensionee	60x300x3000
Dimensioni	60 x 300
Einsatz Sprinkleranlage	sì
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Mantenimento funzionale	no

Materiale	Acciaio
Sezione utile	178 cm²
Sezione utile	17800 mm²
Spessore lamiera	0,04 in
Spessore lamiera	1 mm
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

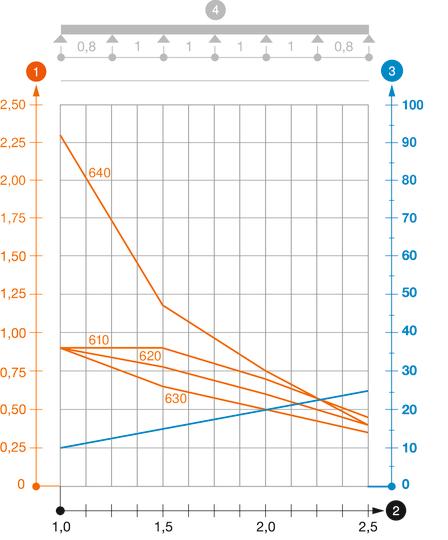

Distanza tra gli appoggi 1,0 m	0,9 kN/m
Distanza tra gli appoggi 1,5 m	0,65 kN/m

Distanza tra gli appoggi 2,0 m	0,5 kN/m
Distanza tra gli appoggi 2,5 m	0,35 kN/m

CO₂ Footprint (GWP)	7,8472 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	7,8472 kg CO2e / 1 Metro

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
IKS 610 FS	3000 mm	100 mm	1 mm	no	Acciaio	zincato in continuo	6087116	m	3 m	30,80 CHF Prezzo / 1 m

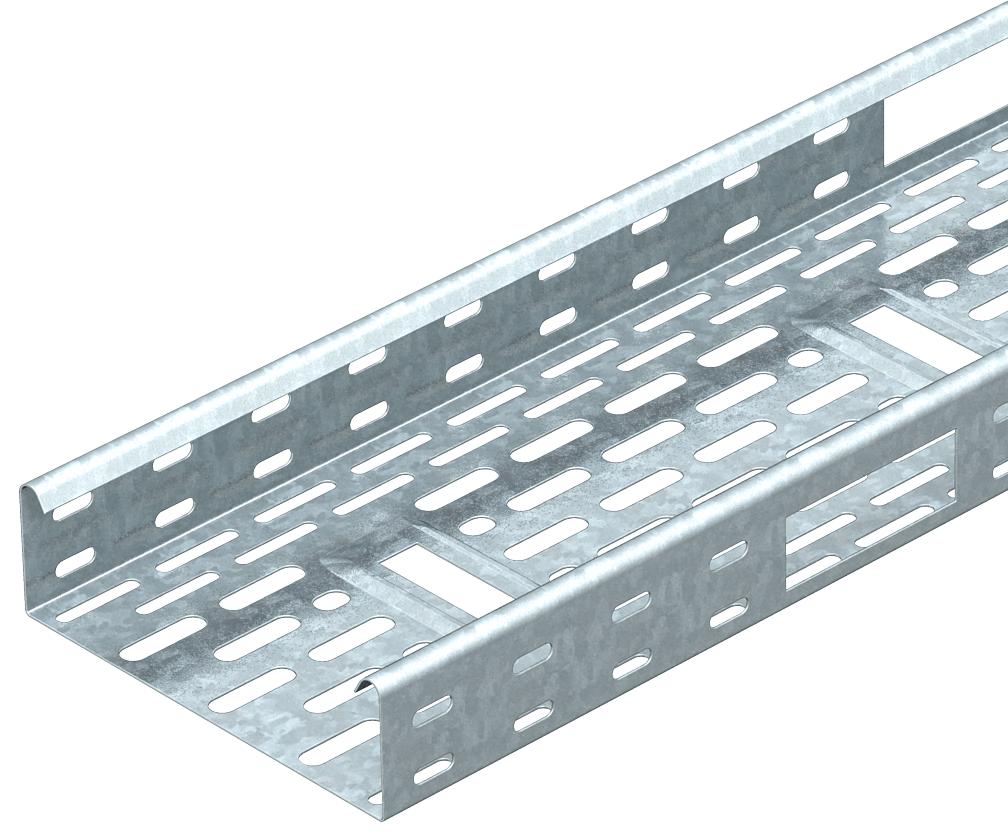

IKS 620 FS	3000 mm	200 mm	1 mm	no	Acciaio	zincato in continuo	6087132	m	3 m	39,12 CHF Prezzo / 1 m
IKS 630 FS	3000 mm	300 mm	1 mm	no	Acciaio	zincato in continuo	6087140	m	3 m	49,97 CHF Prezzo / 1 m
IKS 640 FS	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato in continuo	6087159	m	3 m	67,96 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale FT	RLVK 60 FT	127 058 009	6067603	pz	10 pz	5,14 CHF Prezzo / 1 pz
Giunto di base DD	SSLB 300 DD	127 058 129	7070318	pz	20 pz	8,58 CHF Prezzo / 1 pz

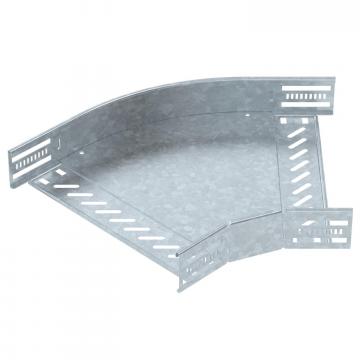

Curva 45° 60 FT	RB 45 630 FT	127 031 919	6036136	pz	1 pz	97,97 CHF Prezzo / 1 pz

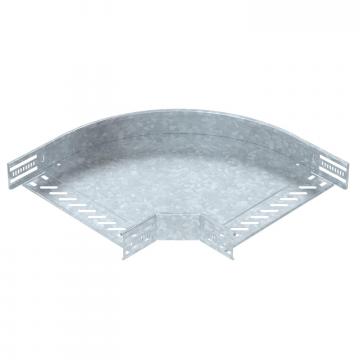

Curva 90° 60 FT	RB 90 630 FT	127 032 519	6036596	pz	1 pz	107,90 CHF Prezzo / 1 pz

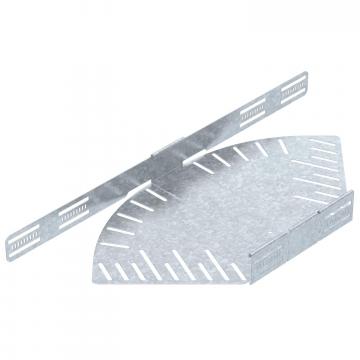

Curva ad angolazione regolabile 60 FT	RB W 630 FT	127 033 039	6037126	pz	1 pz	184,80 CHF Prezzo / 1 pz

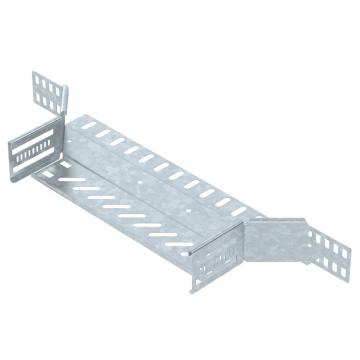

Derivazione laterale 60 FT	RAA 630 FT	127 031 419	6042217	pz	1 pz	82,76 CHF Prezzo / 1 pz

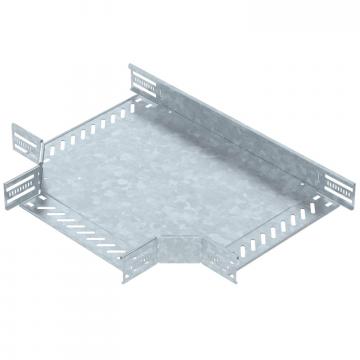

Raccordo a T 60 FT	RT 630 FT	127 034 219	6038136	pz	1 pz	121,91 CHF Prezzo / 1 pz

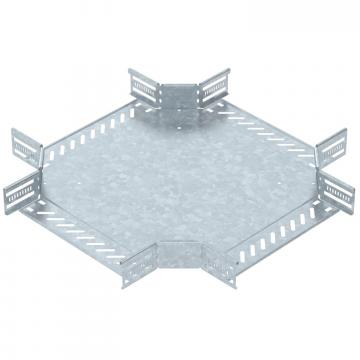

Derivazione a croce 60 FT	RK 630 FT	127 033 579	7027415	pz	1 pz	218,44 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 300 DD	127 053 929	6052712	m	3 m	69,55 CHF Prezzo / 1 m
Separatore 60 DD	TSG 60 DD	127 063 679	6062327	m	3 m	16,41 CHF Prezzo / 1 m
