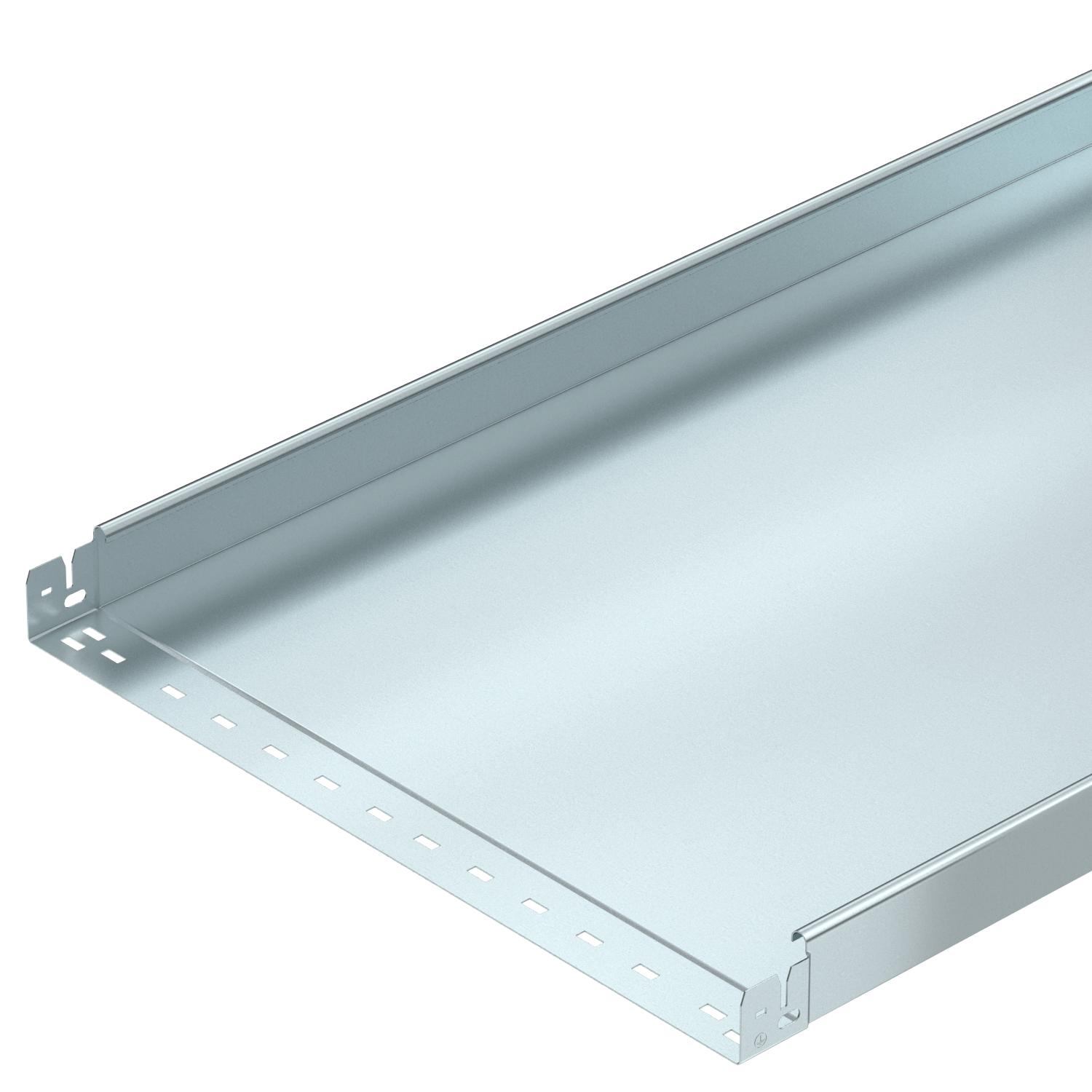

Passerella MKS-Magic® 60 non forata FS

N. art. / Tipo

Lughezza.	3050 mm

Larghezza

Altezza	60 mm

Spessore lamiera	1 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

Passerella non forata con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

L'equipotenzializzazione è garantita senza componenti aggiuntivi.

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Con parte superiore	no
Dimensionee	60x600x3050
Foratura laterale	no
Foratura NATO	no
Foro di montaggio nel pavimento	no
Lunghezza utile	3000 mm
Mantenimento funzionale	no

Materiale	Acciaio
Sezione utile	35800 mm²
Sezione utile	358 cm²
Spessore lamiera	1 mm
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Altezza	60 mm
Dimensione B	600 mm

Larghezza	600 mm
Lughezza.	3050 mm

Distanza tra gli appoggi 1,5 m	1,5 kN/m
Distanza tra gli appoggi 1,75 m	1,25 kN/m

Distanza tra gli appoggi 2,0 m	1 kN/m
Distanza tra gli appoggi 2,5 m	0,5 kN/m

CO₂ Footprint (GWP)	13,5118 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	13,5118 kg CO2e / 1 Metro

Dati tecnici

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MKSMU 610 FS	3050 mm	100 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 509	6059230	m	3 m	25,90 CHF Prezzo / 1 m
MKSMU 615 FS	3050 mm	150 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	-----	6059232	m	3 m	34,10 CHF Prezzo / 1 m
MKSMU 620 FS	3050 mm	200 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 519	6059234	m	3 m	36,13 CHF Prezzo / 1 m
MKSMU 630 FS	3050 mm	300 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 529	6059237	m	3 m	45,00 CHF Prezzo / 1 m
MKSMU 640 FS	3050 mm	400 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 539	6059239	m	3 m	57,86 CHF Prezzo / 1 m
MKSMU 650 FS	3050 mm	500 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 549	6059241	m	3 m	78,36 CHF Prezzo / 1 m
MKSMU 660 FS	3050 mm	600 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 559	6059243	m	3 m	94,23 CHF Prezzo / 1 m

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

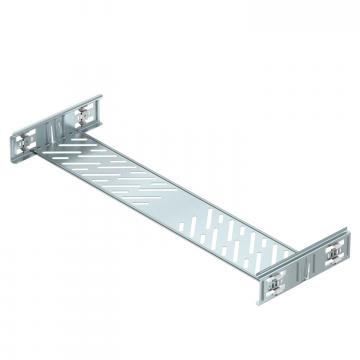

Set giunti longitudinali Magic FS	KTSMV 660 FS	127 118 769	6068926	pz	1 pz	39,07 CHF Prezzo / 1 pz

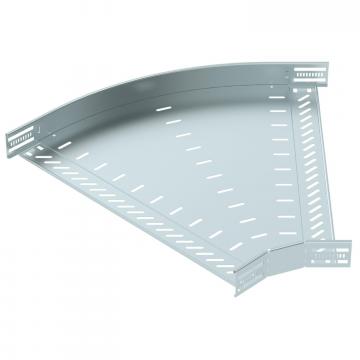

Curva 45° 60 FS	RB 45 660 FS	127 031 969	6036113	pz	1 pz	145,69 CHF Prezzo / 1 pz

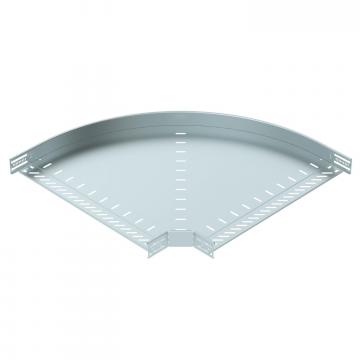

Curva 90° 60 FS	RB 90 660 FS	127 032 629	6036572	pz	1 pz	165,05 CHF Prezzo / 1 pz

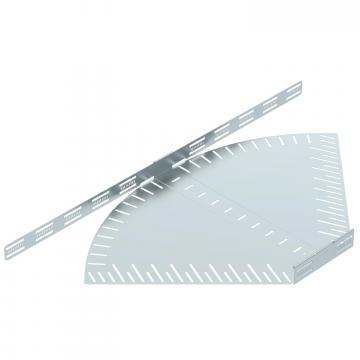

Curva ad angolazione regolabile 60 FS	RB W 660 FS	127 033 149	6037112	pz	1 pz	207,58 CHF Prezzo / 1 pz

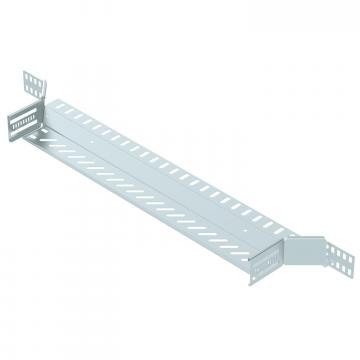

Derivazione laterale 60 FS	RAA 660 FS	127 031 529	6042123	pz	1 pz	80,83 CHF Prezzo / 1 pz

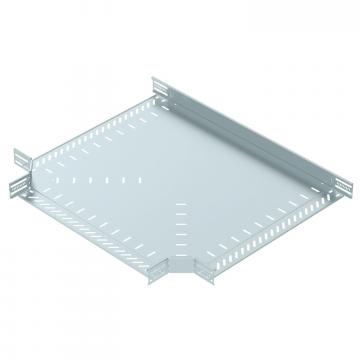

Raccordo a T 60 FS	RT 660 FS	127 034 329	6038112	pz	1 pz	242,92 CHF Prezzo / 1 pz

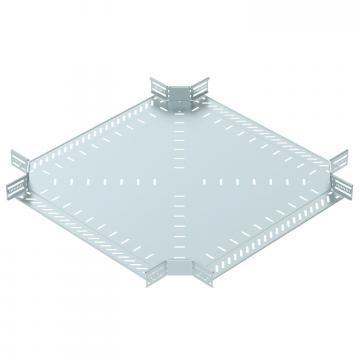

Derivazione a croce 60 FS	RK 660 FS	127 033 689	7027321	pz	1 pz	454,95 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 600 FS	127 013 089	6052606	m	3 m	85,90 CHF Prezzo / 1 m
Separatore 60	TSG 60 FS	127 013 619	6062068	m	3 m	9,68 CHF Prezzo / 1 m

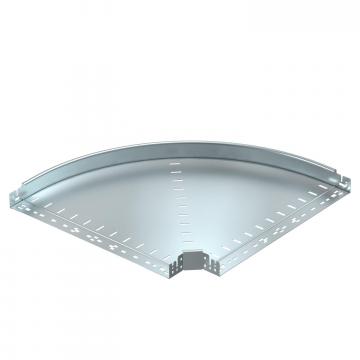

Curva 90° Magic 60 FS	RBM 90 660 FS	-----	6041142	pz	1 pz	152,21 CHF Prezzo / 1 pz
