Passerella MKS-Magic® 60 FS 3050 | 200 | 60 | 1 | no | zinco | Acciaio | zincato in continuo

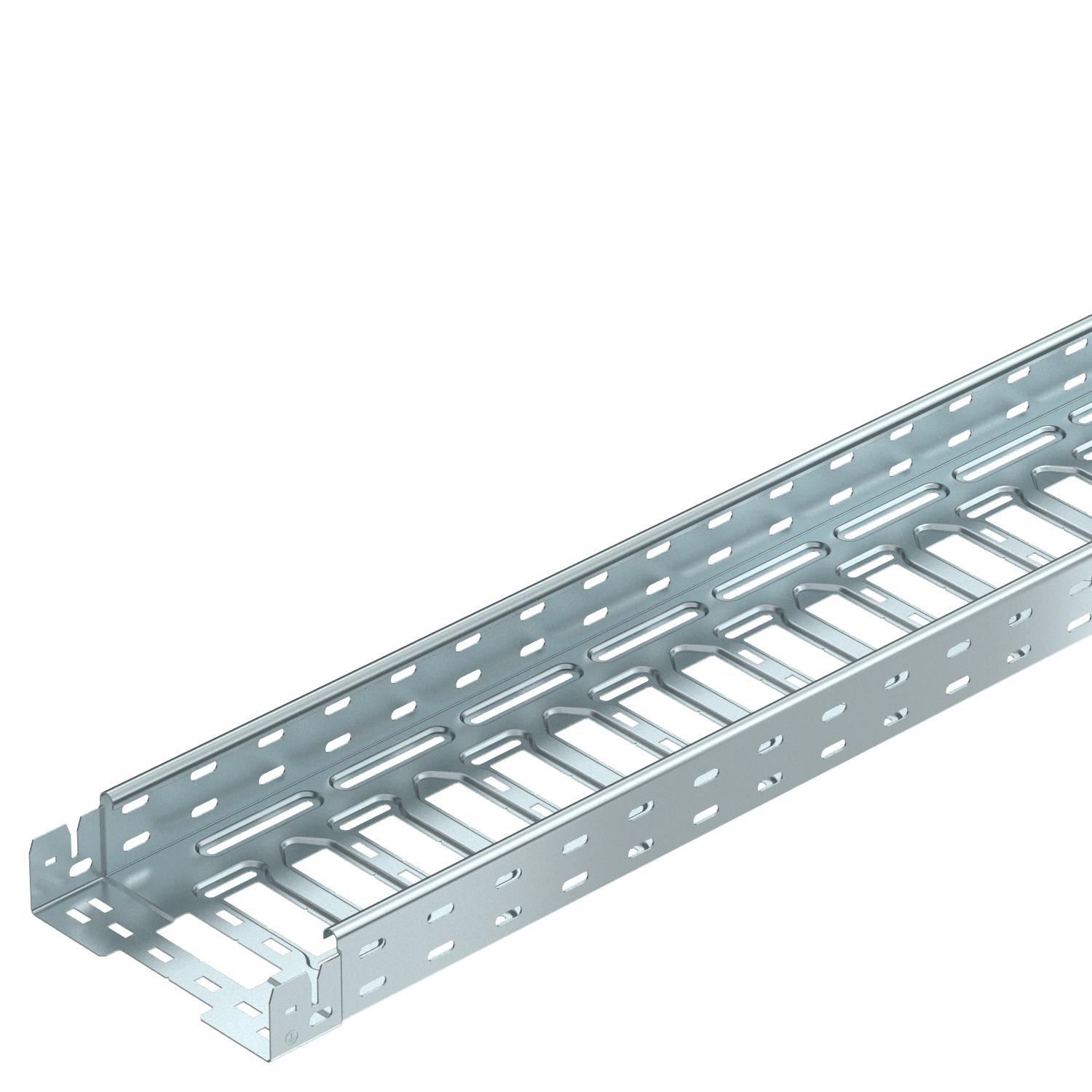

Passerella MKS-Magic® 60 FS

N. art. 6059004 | EAN 4012195829942 | ELDAS-No. 127 011 319

N. art. / Tipo

Lughezza.	3050 mm

Larghezza

Altezza	60 mm

Spessore lamiera	1 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

Dalla larghezza della passerella di 200 mm con asolatura del 30% secondo la Direttiva VdS 2092 idoneo per l'utilizzo in impianti con sprinkler.

L'equipotenzializzazione è garantita senza componenti aggiuntivi.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Con parte superiore	no
Dimensionee	60x200x3050
Einsatz Sprinkleranlage	sì
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Lunghezza utile	3000 mm
Magnetische Schirmdämpfung mit Deckel	50 dB
Mantenimento funzionale	no

Materiale	Acciaio
Schermatura magnetica senza coperchio	20 dB
Sezione utile	11800 mm²
Sezione utile	118 cm²
Spessore lamiera	1 mm
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Misure

Altezza	60 mm
Dimensione B	200 mm
Dimensione L	80 mm
Dimensione x	96 mm

Dimensione y	162 mm
Larghezza	200 mm
Lughezza.	3050 mm

Carichi

Classe di carico NEMA	8A
Distanza tra gli appoggi 1,5 m	1,5 kN/m

Distanza tra gli appoggi 2,0 m	1,1 kN/m
Distanza tra gli appoggi 2,5 m	0,7 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	6,1963 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	6,1963 kg CO2e / 1 Metro

Dati tecnici

Schema di sollecitazione passerella portacavi tipo MKSM 60

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 309	6059000	m	3 m	24,98 CHF Prezzo / 1 m
MKSM 615 FS	3050 mm	150 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	-----	6059002	m	3 m	32,20 CHF Prezzo / 1 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 319	6059004	m	3 m	32,94 CHF Prezzo / 1 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 329	6059006	m	3 m	43,47 CHF Prezzo / 1 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 339	6059008	m	3 m	54,18 CHF Prezzo / 1 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 349	6059010	m	3 m	62,32 CHF Prezzo / 1 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 359	6059012	m	3 m	73,78 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Set giunti longitudinali Magic FS	KTSMV 620 FS	127 118 729	6068918	pz	1 pz	27,93 CHF Prezzo / 1 pz
Curva 45° 60 FS	RB 45 620 FS	127 031 889	6036104	pz	1 pz	48,40 CHF Prezzo / 1 pz
Curva 90° 60 FS	RB 90 620 FS	127 032 469	6036564	pz	1 pz	52,70 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 60 FS	RB W 620 FS	127 032 989	6037104	pz	1 pz	119,11 CHF Prezzo / 1 pz
Derivazione laterale 60 FS	RAA 620 FS	127 031 369	6042115	pz	1 pz	36,14 CHF Prezzo / 1 pz
Raccordo a T 60 FS	RT 620 FS	127 034 169	6038104	pz	1 pz	70,93 CHF Prezzo / 1 pz
Derivazione a croce 60 FS	RK 620 FS	127 033 529	7027313	pz	1 pz	84,54 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 200 FS	127 013 039	6052207	m	3 m	38,02 CHF Prezzo / 1 m
Separatore 60	TSG 60 FS	127 013 619	6062068	m	3 m	9,68 CHF Prezzo / 1 m
Curva 45° Magic 60 FS	RBM 45 620 FS	127 114 019	6041044	pz	1 pz	51,09 CHF Prezzo / 1 pz
Curva 90° Magic 60 FS	RBM 90 620 FS	-----	6041134	pz	1 pz	51,58 CHF Prezzo / 1 pz
