Passerella MKS-Magic® 110 FT 3050 | 150 | 110 | 1 | no | zinco | Acciaio | zincato a caldo per immersione

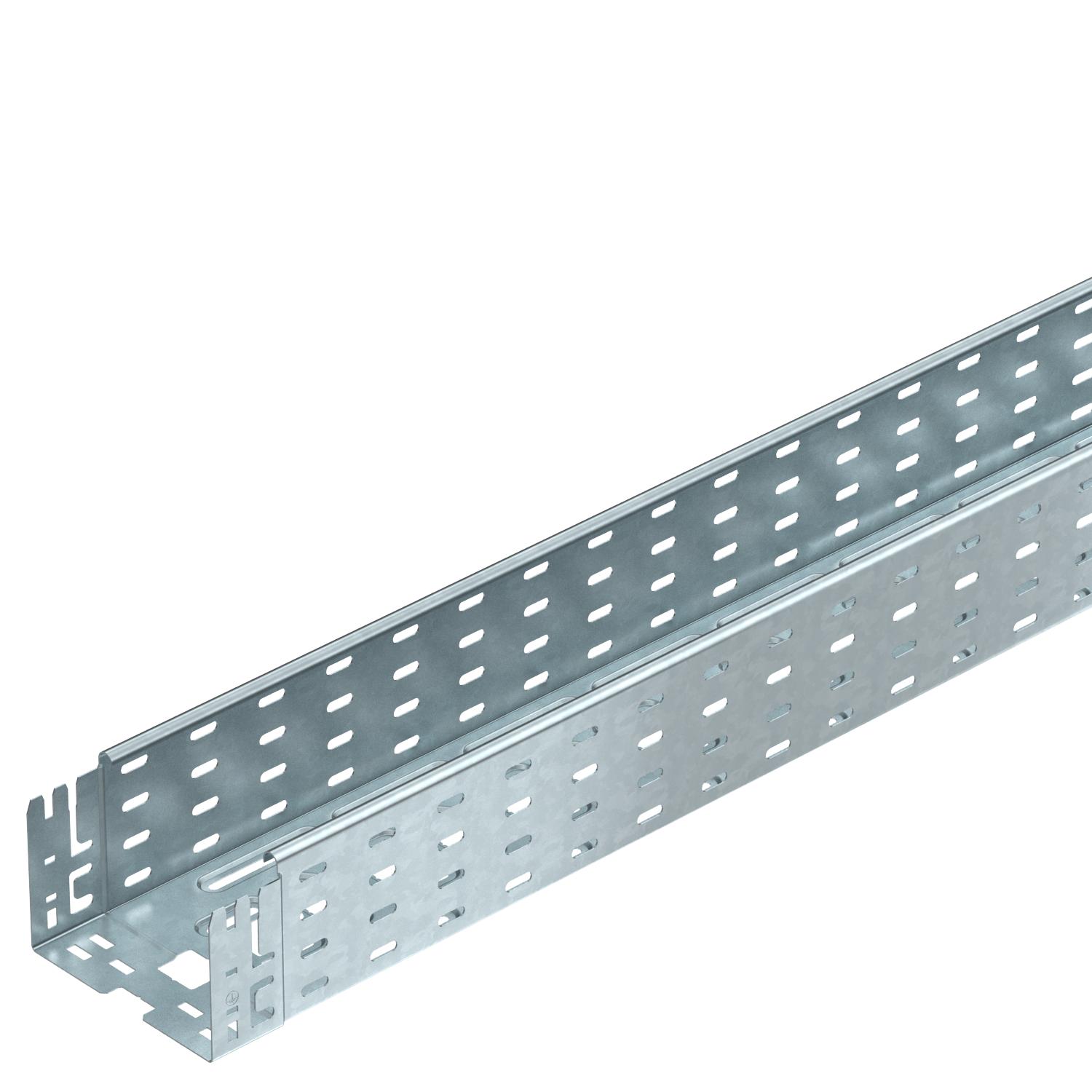

Passerella MKS-Magic® 110 FT

N. art. 6059175 | EAN 4012195831044

N. art. / Tipo

Lughezza.	3050 mm

Larghezza

Altezza	110 mm

Spessore lamiera	1 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

Dalla larghezza della passerella di 200 mm con asolatura del 30% secondo la Direttiva VdS 2092 idoneo per l'utilizzo in impianti con sprinkler.

L'equipotenzializzazione è garantita senza componenti aggiuntivi.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Con parte superiore	no
Dimensionee	110x150x3050
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Lunghezza utile	3000 mm
Magnetische Schirmdämpfung mit Deckel	50 dB
Mantenimento funzionale	no

Materiale	Acciaio
Schermatura magnetica senza coperchio	20 dB
Sezione utile	161 cm²
Sezione utile	16100 mm²
Spessore lamiera	1 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Misure

Altezza	110 mm
Dimensione B	150 mm
Dimensione L	30 mm
Dimensione x	46 mm

Dimensione y	112 mm
Larghezza	150 mm
Lughezza.	3050 mm

Carichi

Distanza tra gli appoggi 1,5 m	2 kN/m
Distanza tra gli appoggi 2,0 m	1,5 kN/m

Distanza tra gli appoggi 3,0 m	0,7 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	7,2262 kg CO₂e
Data di rilevazione valore CO2	2025-05-21T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	7,2262 kg CO2e / 1 Metro

Dati tecnici

Schema di sollecitazione passerella portacavi tipo MKSM 110

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MKSM 110 FT	3050 mm	100 mm	110 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	127 011 909	6059173	m	3 m	58,03 CHF Prezzo / 1 m
MKSM 115 FT	3050 mm	150 mm	110 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	-----	6059175	m	3 m	67,40 CHF Prezzo / 1 m
MKSM 120 FT	3050 mm	200 mm	110 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	127 011 919	6059177	m	3 m	68,93 CHF Prezzo / 1 m
MKSM 130 FT	3050 mm	300 mm	110 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	127 011 929	6059179	m	3 m	83,58 CHF Prezzo / 1 m
MKSM 140 FT	3050 mm	400 mm	110 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	127 011 939	6059181	m	3 m	107,01 CHF Prezzo / 1 m
MKSM 150 FT	3050 mm	500 mm	110 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	127 011 949	6059183	m	3 m	125,89 CHF Prezzo / 1 m
MKSM 160 FT	3050 mm	600 mm	110 mm	1 mm	no	zinco	Acciaio	zincato a caldo per immersione	127 011 959	6059185	m	3 m	158,14 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Set giunti longitudinali Magic DD	KTSMV 115 DD	-----	6069114	pz	1 pz	38,20 CHF Prezzo / 1 pz
Coperchio con bussola girevole FT	DRL 150 FT	-----	6051359	m	3 m	50,82 CHF Prezzo / 1 m
Curva 90° 110 FT	RB 90 115 FT	127 032 149	6036832	pz	1 pz	121,64 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 110 FT	RB W 115 FT	127 032 799	6037322	pz	1 pz	144,71 CHF Prezzo / 1 pz
Derivazione laterale 110 FT	RAA 115 FT	127 031 049	6042253	pz	1 pz	77,98 CHF Prezzo / 1 pz
Raccordo a T 110 FT	RT 115 FT	127 033 869	6038322	pz	1 pz	141,14 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 150 DD	-----	6052706	m	3 m	50,82 CHF Prezzo / 1 m
Separatore 110 DD	TSG 110 DD	127 063 699	6062335	m	3 m	23,03 CHF Prezzo / 1 m
Curva 45° Magic 110 FT	RBM 45 115 FT	-----	6041781	pz	1 pz	83,14 CHF Prezzo / 1 pz
Curva regolabile Magic 110 FT	RBMV 115 FT	-----	6040702	pz	1 pz	206,13 CHF Prezzo / 1 pz
