Passerella MKS-Magic® 110 FS 3050 | 600 | 110 | 1 | no | zinco | Acciaio | zincato in continuo

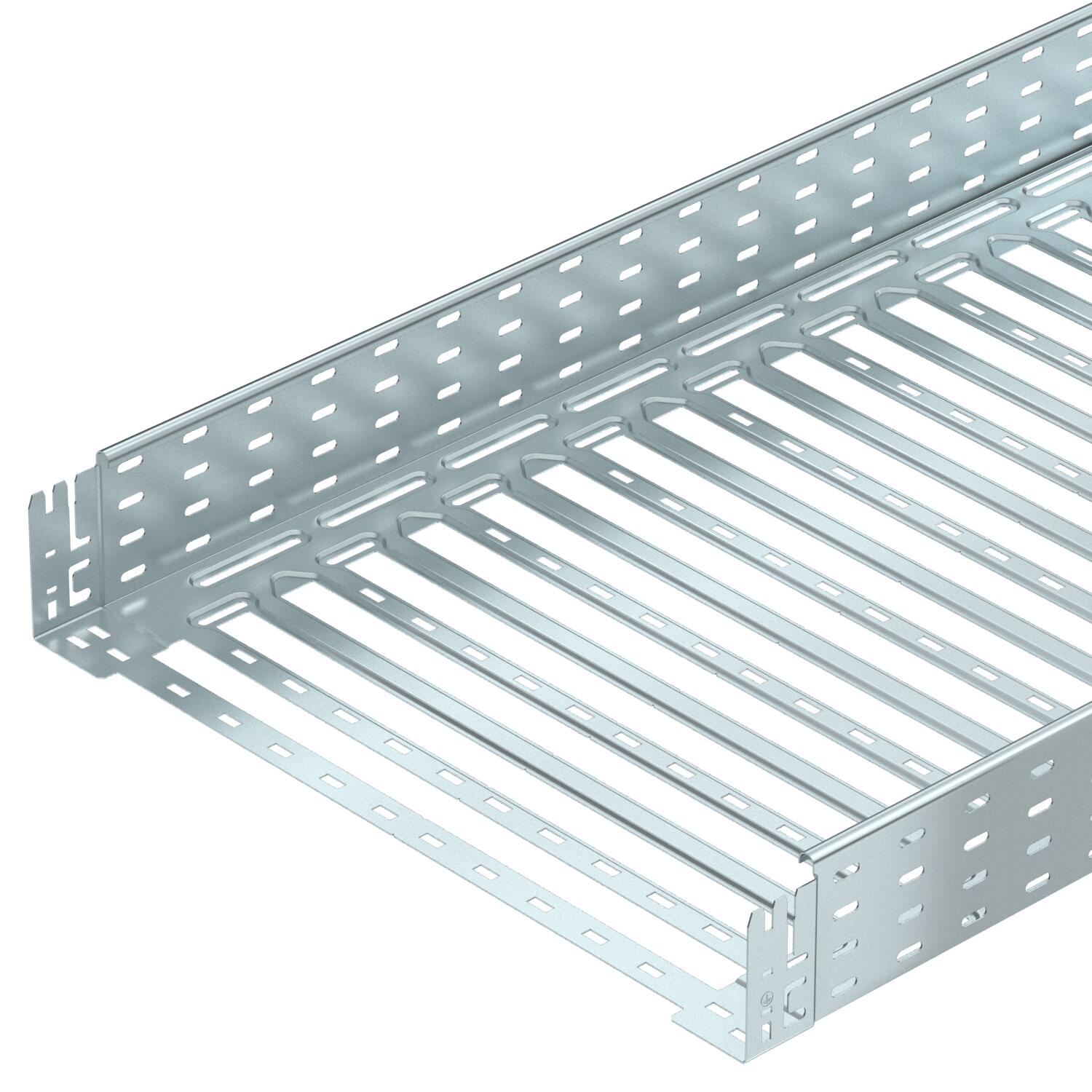

Passerella MKS-Magic® 110 FS

N. art. 6059168 | EAN 4012195831006 | ELDAS-No. 127 011 859

N. art. / Tipo

Lughezza.	3050 mm

Larghezza

Altezza	110 mm

Spessore lamiera	1 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

Passerella con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

La passerella dispone di una foratura laterale passante di 7 x 20 mm per l'installazione di altri componenti di connessione e di montaggio.

Dalla larghezza della passerella di 200 mm con asolatura del 30% secondo la Direttiva VdS 2092 idoneo per l'utilizzo in impianti con sprinkler.

L'equipotenzializzazione è garantita senza componenti aggiuntivi.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Con parte superiore	no
Dimensionee	110x600x3050
Einsatz Sprinkleranlage	sì
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Lunghezza utile	3000 mm
Magnetische Schirmdämpfung mit Deckel	50 dB
Mantenimento funzionale	no

Materiale	Acciaio
Schermatura magnetica senza coperchio	20 dB
Sezione utile	65500 mm²
Sezione utile	655 cm²
Spessore lamiera	1 mm
Superficie	zincato in continuo
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Misure

Altezza	110 mm
Dimensione B	600 mm
Dimensione L	480 mm
Dimensione x	496 mm

Dimensione y	562 mm
Larghezza	600 mm
Lughezza.	3050 mm

Carichi

Classe di carico NEMA	8A
Distanza tra gli appoggi 1,5 m	1,8 kN/m
Distanza tra gli appoggi 2,0 m	1,3 kN/m

Distanza tra gli appoggi 2,5 m	0,92 kN/m
Distanza tra gli appoggi 3,0 m	0,65 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	15,1368 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	15,1368 kg CO2e / 1 Metro

Dati tecnici

Schema di sollecitazione passerella portacavi tipo MKSM 110

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MKSM 110 FS	3050 mm	100 mm	110 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 809	6059156	m	3 m	42,74 CHF Prezzo / 1 m
MKSM 115 FS	3050 mm	150 mm	110 mm	1 mm	no	zinco	Acciaio	zincato in continuo	-----	6059158	m	3 m	49,22 CHF Prezzo / 1 m
MKSM 120 FS	3050 mm	200 mm	110 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 819	6059160	m	3 m	49,54 CHF Prezzo / 1 m
MKSM 130 FS	3050 mm	300 mm	110 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 829	6059162	m	3 m	59,82 CHF Prezzo / 1 m
MKSM 140 FS	3050 mm	400 mm	110 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 839	6059164	m	3 m	67,89 CHF Prezzo / 1 m
MKSM 150 FS	3050 mm	500 mm	110 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 849	6059166	m	3 m	81,06 CHF Prezzo / 1 m
MKSM 160 FS	3050 mm	600 mm	110 mm	1 mm	no	zinco	Acciaio	zincato in continuo	127 011 859	6059168	m	3 m	90,86 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

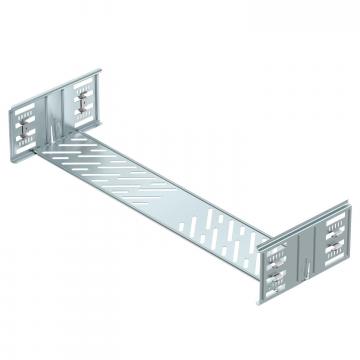

Set giunti longitudinali Magic FS	KTSMV 160 FS	127 118 369	6069102	pz	1 pz	46,04 CHF Prezzo / 1 pz
Curva di 45° 110 FS	RB 45 160 FS	127 031 769	6036310	pz	1 pz	191,77 CHF Prezzo / 1 pz
Curva di 90° 110 FS	RB 90 160 FS	127 032 289	6036812	pz	1 pz	237,93 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 110 FS	RB W 160 FS	127 032 889	6037312	pz	1 pz	322,93 CHF Prezzo / 1 pz
Derivazione laterale 110 FS	RAA 160 FS	127 031 189	6042163	pz	1 pz	110,39 CHF Prezzo / 1 pz
Raccordo a T 110 FS	RT 160 FS	127 034 009	6038312	pz	1 pz	275,38 CHF Prezzo / 1 pz
Derivazione a croce 110 FS	RK 160 FS	127 033 389	7027363	pz	1 pz	510,20 CHF Prezzo / 1 pz
Coperchio con bussola girevole FS	DRL 600 FS	127 013 089	6052606	m	3 m	85,90 CHF Prezzo / 1 m
Separatore 110 FS	TSG 110 FS	127 013 639	6062122	m	3 m	17,03 CHF Prezzo / 1 m
