Passerella MKS 110 FT 3000 | 400 | 1 | no | Acciaio | zincato a caldo per immersione

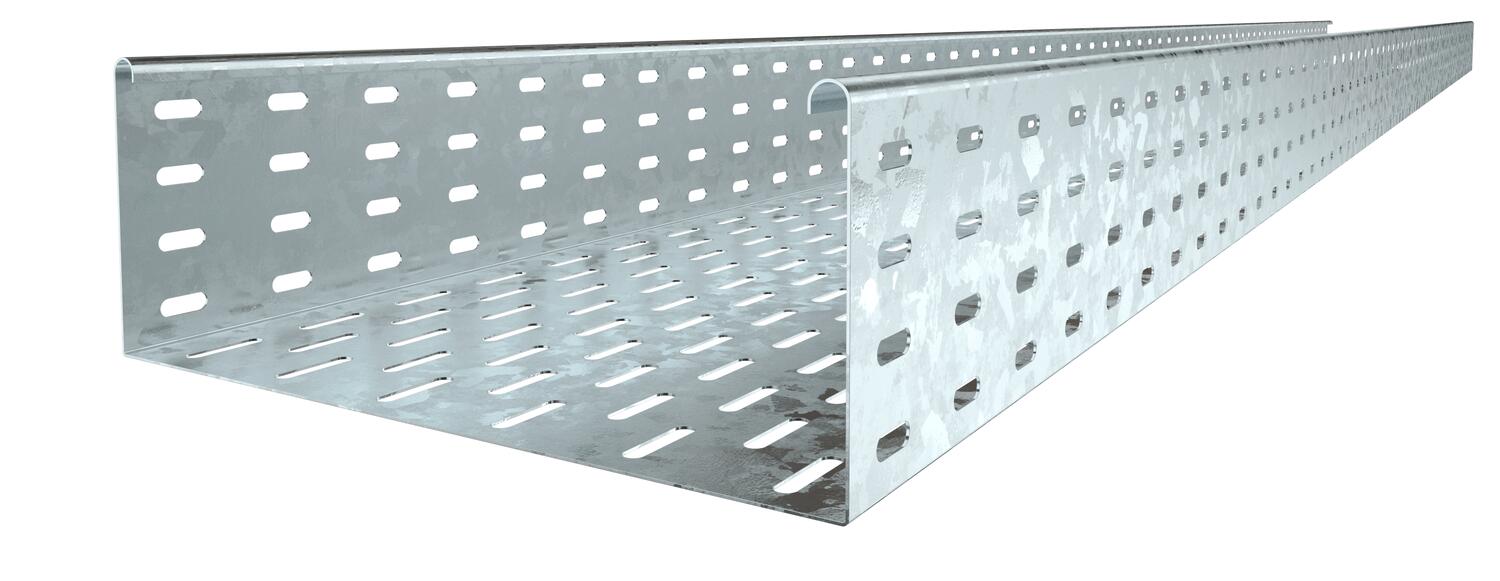

Passerella MKS 110 FT

N. art. 6060676 | EAN 4012196392476

N. art. / Tipo	6060676 / MKS 140 FT

Lughezza.	3000 mm

Larghezza	400 mm

Spessore lamiera	1 mm

Mantenimento funzionale	no

Materiale	Acciaio

Superficie	zincato a caldo per immersione

Descrizione del prodotto

Descrizione del prodotto

MKS 110 = sistema di passerelle medio pesante con bordo di altezza pari a 110 mm.
Schermatura elettromagnetica senza coperchio 20 dB, con coperchio 50 dB.

La passerella portacavi viene fissata alla mensola con viti tipo FRS M6 x 12.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Con parte superiore	no
Conformità ROHS	sì
Dimensionee	110x400x3000
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Mantenimento funzionale	no
Materiale	Acciaio

Serie di prodotti	Serie MKS
Sezione utile	440 cm²
Sezione utile	44000 mm²
Spessore lamiera	1 mm
Spessore lamiera	0,04 in
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

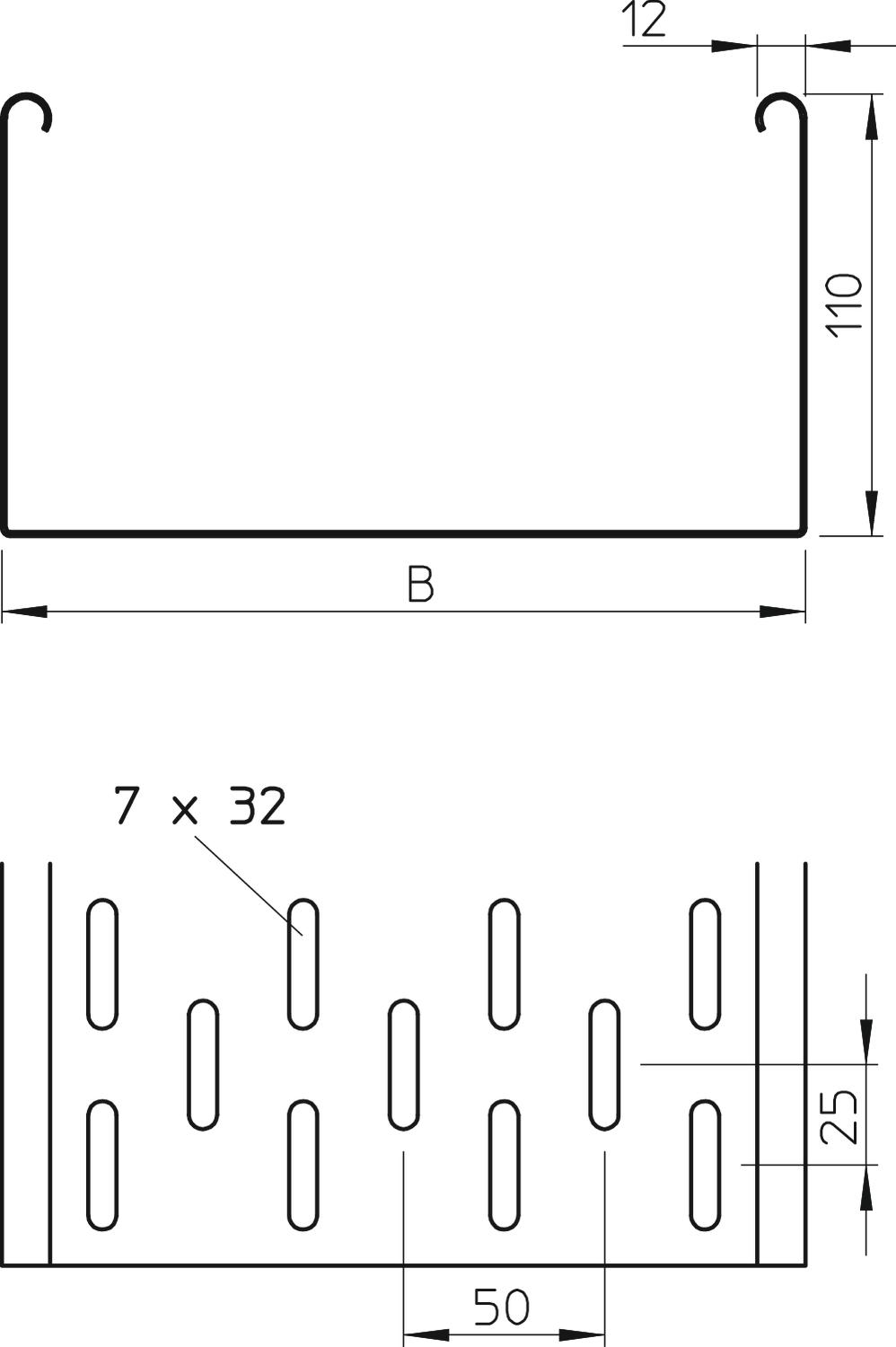

Misure

Altezza	110 mm
Altezza	4 in
Dimensione B	400 mm
Larghezza	400 mm

Larghezza	16 in
Lughezza.	10 ft
Lughezza.	3000 mm

Carichi

Distanza tra gli appoggi 1,5 m	1,85 kN/m
Distanza tra gli appoggi 2,0 m	1,3 kN/m

Distanza tra gli appoggi 2,5 m	0,75 kN/m
Distanza tra gli appoggi 3,0 m	0,6 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	11,5867 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Metro

Declared Unit Quantity	1
Impronta CO2 (GWP) dalla culla al cancello	11,5867 kg CO2e / 1 Metro

Dati tecnici

Schema di sollecitazione passerella portacavi tipo MKS 110

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MKS 140 FT	3000 mm	400 mm	1 mm	no	Acciaio	zincato a caldo per immersione	6060676	m	3 m	103,75 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con bussola girevole FT	DRL 400 FT	-----	6051413	m	3 m	78,36 CHF Prezzo / 1 m
Giunto longitudinale e angolare 110 FT	RLVL 110 FT	127 058 099	6067913	pz	10 pz	11,20 CHF Prezzo / 1 pz
Giunto di base DD	SSLB 400 DD	127 058 139	7070322	pz	20 pz	11,20 CHF Prezzo / 1 pz
Curva di 45° 110 FT	RB 45 140 FT	127 031 739	6036336	pz	1 pz	185,96 CHF Prezzo / 1 pz
Curva 90° 110 FT	RB 90 140 FT	127 032 239	6036838	pz	1 pz	268,54 CHF Prezzo / 1 pz
Curva ad angolazione regolabile 110 FT	RB W 140 FT	127 032 859	6037328	pz	1 pz	310,24 CHF Prezzo / 1 pz
Derivazione laterale 110 FT	RAA 140 FT	127 031 139	6042259	pz	1 pz	145,15 CHF Prezzo / 1 pz
Raccordo a T 110 FT	RT 140 FT	127 033 959	6038328	pz	1 pz	325,53 CHF Prezzo / 1 pz
Derivazione a croce 110 FT	RK 140 FT	127 033 359	7027457	pz	1 pz	391,69 CHF Prezzo / 1 pz
Coperchio con bussola girevole DD	DRL 400 DD	127 053 939	6052715	m	3 m	78,36 CHF Prezzo / 1 m
Separatore 110 DD	TSG 110 DD	127 063 699	6062335	m	3 m	23,03 CHF Prezzo / 1 m
