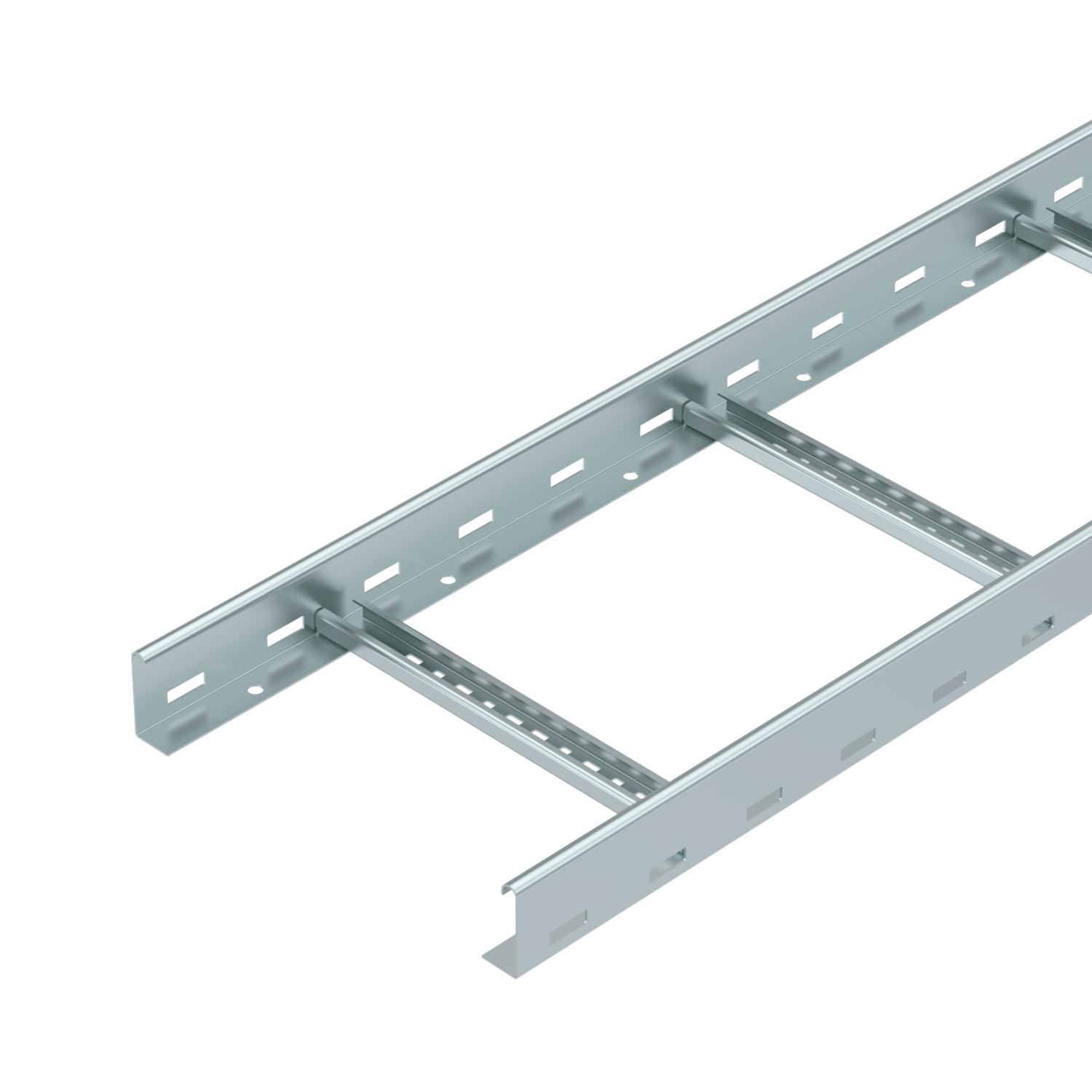

Passerella LG 60, 6 m VS FS
N. art. 6208630 | EAN 4012195064268
- Descrizione del prodotto
-
Descrizione del prodottoPasserella con longherone forato, con bordo di altezza pari a 60 mm, pioli del profilato a C rivettati e aperti verso l'alto (versione VS).
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
La passerella a scaletta viene fornita in versione ripiegata.
I cavi possono essere montati con la staffa reggicavo idonea tipo 2056.
Le passerelle con larghezze da 200 mm a 400 mm sono ammesse anche il montaggio verticale come passerelle a scaletta in impianti con mantenimento funzionale elettrico secondo DIN 4102 parte 12. I cavi possono essere montati per il mantenimento funzionale con la staffa reggicavo ammessa tipo 2056 M.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Brandschutz NULL Colore zinco Dimensionee 60x300x6000 Dimensioni 60x300x6000 Distanza tra i pioli 300 mm Fissaggio del piolo ribaditura cieca Foratura laterale sì Mantenimento funzionale sì Materiale Acciaio Sezione utile 148 cm² Sezione utile 14800 mm² Spessore longherone 1,5 mm Superficie zincato in continuo Versione a grande portata no Versione dei pioli Profilo forato Versione del longherone laterale profilo piatto Misure
Altezza 60 mm Dimensione B 300 mm Larghezza 300 mm Lughezza. 6000 mm Schlitzmaß Sprosse 16,50 Carichi
Distanza tra gli appoggi 1,5 m 3,1 kN/m Distanza tra gli appoggi 2,0 m 2,25 kN/m Distanza tra gli appoggi 2,5 m 1,5 kN/m Distanza tra gli appoggi 3,0 m 1,1 kN/m Distanza tra gli appoggi 3,5 m 0,75 kN/m Distanza tra gli appoggi 4,0 m 0,45 kN/m Distanza tra gli appoggi 4,5 m 0,3 kN/m Distanza tra gli appoggi 5,0 m 0,15 kN/m Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 6,9409 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 6,9409 kg CO2e / 1 Metro Dati tecnici
Diagramma di carico passerella tipo LG 60 VS
- Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio con bussola girevole FS
DRL 300 FS 127 013 049 6052304 3 m 48,98 CHF Prezzo / 1 m
Giunto longitudinale FS
LVG 60 FS 127 008 019 6208840 10 pz 5,40 CHF Prezzo / 1 pz
Giunto angolare 60 FS
LWVG 60 FS 127 008 319 6208895 10 pz 6,72 CHF Prezzo / 1 pz
Giunto snodato FS
LGVG 60 FS 127 008 119 6208941 10 pz 16,30 CHF Prezzo / 1 pz

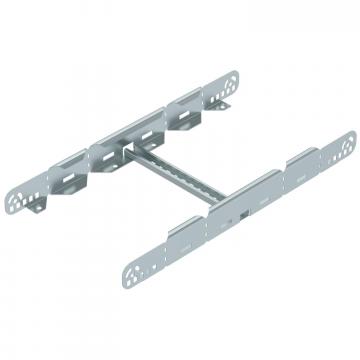

Connettore multifunzionale FS
LMFV 630 FS 127 098 119 6225712 1 pz 60,51 CHF Prezzo / 1 pz
Curva 90° 60 FS
LB 90 630 R3 FS 127 004 429 6225044 1 pz 138,37 CHF Prezzo / 1 pz
Raccordo a T 60 FS
LT 630 R3 FS 127 066 119 6225212 1 pz 360,22 CHF Prezzo / 1 pz
Derivazione laterale 60 FS
LAA 630 R3 FS 127 115 079 6225852 1 pz 305,11 CHF Prezzo / 1 pz
Elemento per curve snodate 60 FS
LGBE 630 FS 127 018 089 6225452 1 pz 110,94 CHF Prezzo / 1 pz
Calotta di protezione 60
SKH 60 OR 127 008 359 6222537 40 Coppia 5,16 CHF Prezzo / 1 Coppia
Elemento di connessione FS
LAS 60 FS ----- 6221351 10 pz 8,52 CHF Prezzo / 1 pz
Separatore 45 FS
TSG 45 FS 127 043 019 6062033 3 m 7,66 CHF Prezzo / 1 m
Piastra angolare FS
LEB 25 FS ----- 6221203 1 pz 29,02 CHF Prezzo / 1 pz
Piastra angolare FS
LEB 50 FS ----- 6221246 1 pz 52,80 CHF Prezzo / 1 pz
Lamiera di inserimento FS
ELB-L 30 FS ----- 6103251 3 m 26,98 CHF Prezzo / 1 m - Download
-
