Passerella LG 60, 3 m VS FS 3000 | 500 | 1,5 | no | Acciaio | zincato in continuo

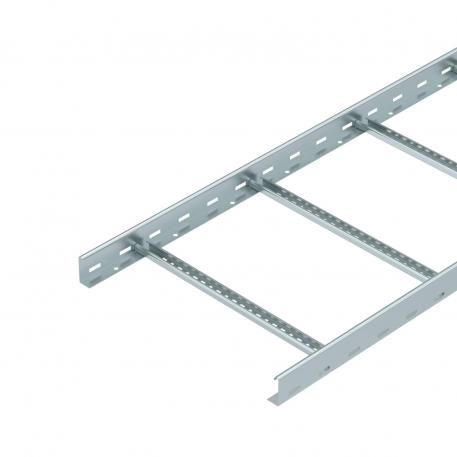

Passerella LG 60, 3 m VS FS

N. art. 6208547 | EAN 4012195064077 | ELDAS-No. 127 000 639

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Superficie	zincato in continuo

Descrizione del prodotto

Descrizione del prodotto

Passerella con longherone forato, con bordo di altezza pari a 60 mm, pioli del profilato a C rivettati e aperti verso l'alto (versione VS).
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
Sono disponibili altre larghezze, su richiesta.

La passerella a scaletta viene fornita in versione ripiegata.

I cavi possono essere montati con la staffa reggicavo idonea tipo 2056.

Le passerelle con larghezze da 200 mm a 400 mm sono ammesse anche il montaggio verticale come passerelle a scaletta in impianti con mantenimento funzionale elettrico secondo DIN 4102 parte 12. I cavi possono essere montati per il mantenimento funzionale con la staffa reggicavo ammessa tipo 2056 M.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	zinco
Dimensione B	500 mm

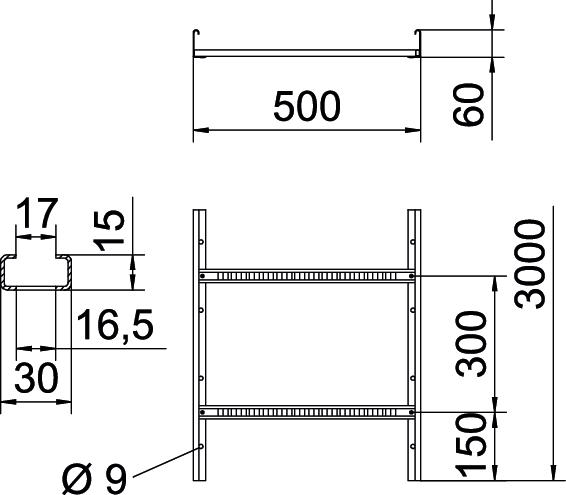

Dimensionee	60x500x3000
Dimensioni	60x500x3000
Distanza tra gli appoggi 1,5 m	3,1 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	1,1 kN/m
Distanza tra gli appoggi 3,5 m	0,75 kN/m
Distanza tra gli appoggi 4,0 m	0,45 kN/m
Distanza tra gli appoggi 4,5 m	0,3 kN/m
Distanza tra gli appoggi 5,0 m	0,15 kN/m
Distanza tra i pioli	300 mm

Fissaggio del piolo	ribaditura cieca
Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	8,0922 kg CO2e / 1 Metro
Larghezza	500 mm
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Schlitzmaß Sprosse	16,50
Sezione utile	248 cm²
Sezione utile	24800 mm²
Spessore longherone	1,5 mm
Superficie	zincato in continuo
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LG 60 VS

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Superficie	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LG 620 VS 3 FS	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato in continuo	127 010 659	6208538	m	3 m	39,59 CHF Prezzo / 1 m
LG 630 VS 3 FS	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato in continuo	127 010 669	6208541	m	3 m	41,93 CHF Prezzo / 1 m
LG 640 VS 3 FS	3000 mm	400 mm	1,5 mm	sì	Acciaio	zincato in continuo	127 010 679	6208544	m	3 m	44,26 CHF Prezzo / 1 m
LG 650 VS 3 FS	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato in continuo	127 000 639	6208547	m	3 m	46,71 CHF Prezzo / 1 m
LG 660 VS 3 FS	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato in continuo	127 000 649	6208550	m	3 m	49,33 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con bussola girevole FS	DRL 500 FS	127 013 069	6052509	m	3 m	76,40 CHF Prezzo / 1 m
Giunto longitudinale FS	LVG 60 FS	127 008 019	6208840	pz	10 pz	5,30 CHF Prezzo / 1 pz
Giunto angolare 60 FS	LWVG 60 FS	127 008 319	6208895	pz	10 pz	6,60 CHF Prezzo / 1 pz
Giunto snodato FS	LGVG 60 FS	127 008 119	6208941	pz	10 pz	16,00 CHF Prezzo / 1 pz

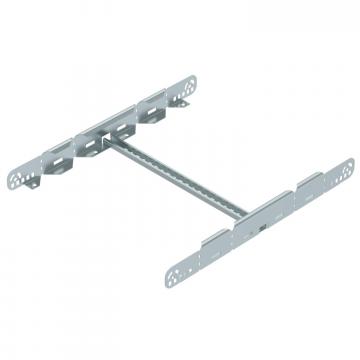

Connettore multifunzionale FS	LMFV 650 FS	127 098 139	6225716	pz	1 pz	65,16 CHF Prezzo / 1 pz
Curva 90° 60 FS	LB 90 650 R3 FS	127 004 449	6225048	pz	1 pz	168,84 CHF Prezzo / 1 pz
Raccordo a T 60 FS	LT 650 R3 FS	127 066 139	6225216	pz	1 pz	381,02 CHF Prezzo / 1 pz
Derivazione laterale 60 FS	LAA 650 R3 FS	127 115 099	6225856	pz	1 pz	323,89 CHF Prezzo / 1 pz
Elemento per curve snodate 60 FS	LGBE 650 FS	127 018 179	6225456	pz	1 pz	113,64 CHF Prezzo / 1 pz
Calotta di protezione 60	SKH 60 OR	127 008 359	6222537	Coppia	40 Coppia	5,07 CHF Prezzo / 1 Coppia
Elemento di connessione FS	LAS 60 FS	-----	6221351	pz	10 pz	8,37 CHF Prezzo / 1 pz
Separatore 45 FS	TSG 45 FS	127 043 019	6062033	m	3 m	7,52 CHF Prezzo / 1 m
Piastra angolare FS	LEB 25 FS	-----	6221203	pz	1 pz	28,49 CHF Prezzo / 1 pz
Piastra angolare FS	LEB 50 FS	-----	6221246	pz	1 pz	51,84 CHF Prezzo / 1 pz
Lamiera di inserimento FS	ELB-L 50 FS	-----	6103316	m	3 m	44,26 CHF Prezzo / 1 m
