Passerella LG 110, 6 m VS FS
N. art. 6216442 | EAN 4012195065289 | ELDAS-No. 127 000 309
- Descrizione del prodotto
-

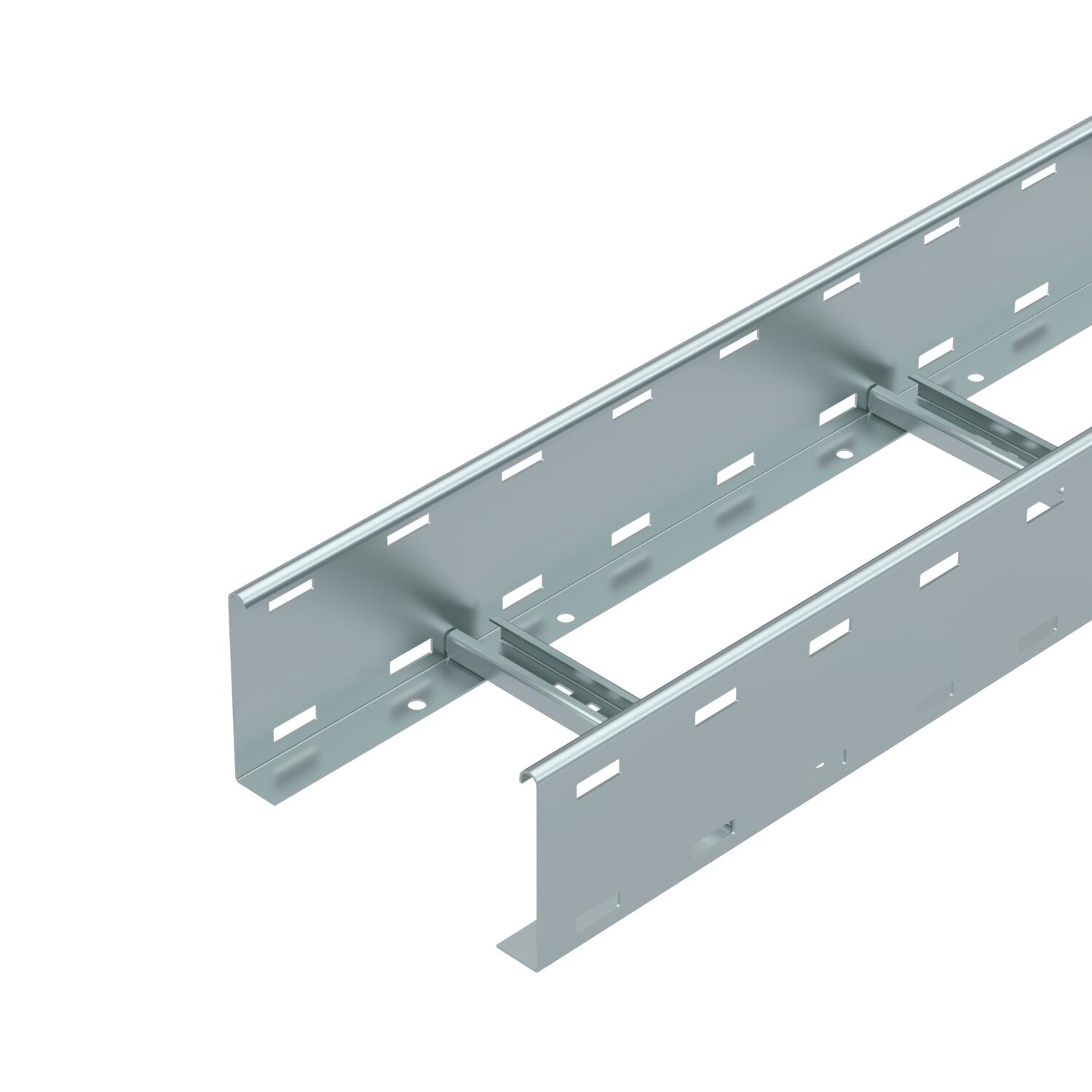

Descrizione del prodottoPasserella con longherone forato, con bordo di altezza pari a 110 mm, pioli del profilato a C rivettati e aperti verso l'alto.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
La passerella a scaletta viene fornita in versione ripiegata.
Potete trovare la staffa reggicavo adatta del tipo 2056 nei sistemi di passerelle a spalliera.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore zinco Dimensionee 110x200x6000 Dimensioni 110x200x6000 Distanza tra i pioli 300 mm Fissaggio del piolo ribaditura cieca Foratura laterale sì Mantenimento funzionale no Materiale Acciaio Sezione utile 188 cm² Sezione utile 18800 mm² Spessore longherone 1,5 mm Superficie zincato in continuo Versione a grande portata no Versione dei pioli Profilo forato Versione del longherone laterale profilo piatto Misure

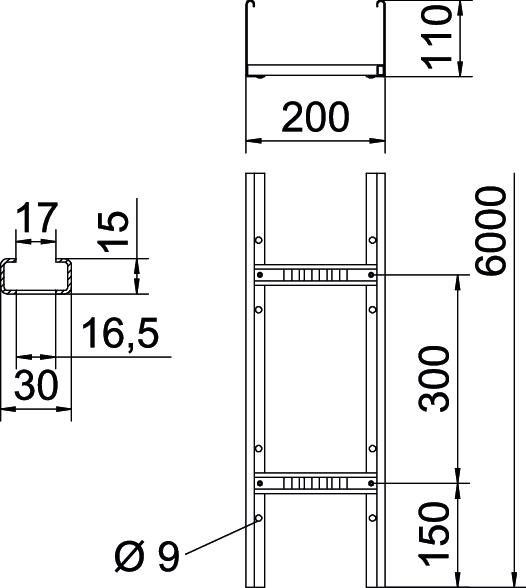

Altezza 110 mm Dimensione B 200 mm Larghezza 200 mm Lughezza. 6000 mm Schlitzmaß Sprosse 16,50 Carichi
Distanza tra gli appoggi 2,0 m 3,1 kN/m Distanza tra gli appoggi 2,5 m 2 kN/m Distanza tra gli appoggi 3,0 m 1,4 kN/m Distanza tra gli appoggi 3,5 m 0,9 kN/m Distanza tra gli appoggi 4,0 m 0,65 kN/m Distanza tra gli appoggi 4,5 m 0,55 kN/m Distanza tra gli appoggi 5,0 m 0,5 kN/m Distanza tra gli appoggi 6,0 m 0,15 kN/m Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 9,0338 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 9,0338 kg CO2e / 1 Metro Dati tecnici
Diagramma di carico passerella tipo LG 110 VS
- Tutti i tipi
-
Tutti i tipi
-
Accessori del sistema
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio con bussola girevole FS
DRL 200 FS 127 013 039 6052207 3 m 38,02 CHF Prezzo / 1 m
Giunto longitudinale LVG FS
LVG 110 FS 127 008 029 6216545 10 pz 9,52 CHF Prezzo / 1 pz
Giunto angolare 110 FS
LWVG 110 FS 127 008 039 6216587 10 pz 9,69 CHF Prezzo / 1 pz
Giunto snodato 110 FS
LGVG 110 FS 127 008 049 6216650 10 pz 22,86 CHF Prezzo / 1 pz
Connettore multifunzionale FS
LMFV 1120 FS 127 098 209 6225750 1 pz 88,71 CHF Prezzo / 1 pz
Curva 90° 110 FS
LB 90 1120 R3 FS 127 004 519 6225122 1 pz 176,66 CHF Prezzo / 1 pz
Raccordo a T 110 FS
LT 1120 R3 FS 127 066 059 6225290 1 pz 480,83 CHF Prezzo / 1 pz
Derivazione laterale 110 FS
LAA 1120 R3 FS ----- 6225910 1 pz 414,70 CHF Prezzo / 1 pz
Elemento per curve snodate 110 FS
LGBE 1120 FS ----- 6225490 1 pz 109,59 CHF Prezzo / 1 pz
Calotta di protezione
SKH 110 OR 127 008 369 6222553 20 Coppia 5,69 CHF Prezzo / 1 Coppia
Elemento di connessione FS
LAS 110 FS ----- 6221416 10 pz 10,96 CHF Prezzo / 1 pz
Separatore 85 FS
TSG 85 FS 127 013 629 6062114 3 m 11,75 CHF Prezzo / 1 m
Piastra angolare FS
LEB 25 FS ----- 6221203 1 pz 29,02 CHF Prezzo / 1 pz
Piastra angolare FS
LEB 50 FS ----- 6221246 1 pz 52,80 CHF Prezzo / 1 pz
Lamiera di inserimento FS
ELB-L 20 FS ----- 6103235 3 m 17,75 CHF Prezzo / 1 m - Download
-
Scheda tecnica LG 112 VS 6 FS / 6216442 , 0.25MB , pdfDichiarazione di conformità UE LG 112 VS 6 FS / 6216442 , 0.13MB , pdfDichiarazione di conformità UK LG 112 VS 6 FS / 6216442 , 0.09MB , pdfREACH Dichiarazione di conformità LG 112 VS 6 FS / 6216442 , 0.12MB , pdfRoHS Dichiarazione di conformità LG 112 VS 6 FS / 6216442 , 0.12MB , pdfDichiarazione ambientale di prodotto (EPD) LG 112 VS 6 FS / 6216442 , 2.03MB , pdfIstruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
