Passerella LCIS 60, 6 m C30 FT 6000 | 200 | 1,5 | no

Passerella LCIS 60, 6 m C30 FT

N. art. 6209643 | EAN 4012196431786

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

Passerella con bordo di altezza pari a 60 mm, con pioli del profilato C30 aperti verso l'alto saldati. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	zinco
Dimensione B	200 mm
Dimensionee	60x200x6000
Distanza tra gli appoggi 1,5 m	3,3 kN/m
Distanza tra gli appoggi 2,0 m	2 kN/m
Distanza tra gli appoggi 2,5 m	1,3 kN/m
Distanza tra gli appoggi 3,0 m	1 kN/m
Distanza tra gli appoggi 3,5 m	0,78 kN/m
Distanza tra gli appoggi 4,0 m	0,4 kN/m
Distanza tra gli appoggi 4,5 m	0,3 kN/m
Distanza tra gli appoggi 5,0 m	0,2 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato

Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	6,1553 kg CO2e / 1 Metro
Larghezza	200 mm
Lughezza.	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Schlitzmaß Sprosse	17,00
Sezione utile	80 cm²
Sezione utile	8000 mm²
Spessore longherone	1,5 mm
Superficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LCIS 60

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	no	6209643	m	6 m	61,75 CHF Prezzo / 1 m
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	no	6209645	m	6 m	66,31 CHF Prezzo / 1 m
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	no	6209647	m	6 m	70,92 CHF Prezzo / 1 m
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	no	6209649	m	6 m	74,16 CHF Prezzo / 1 m
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	no	6209651	m	6 m	77,75 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con bussola girevole FT	DRL 200 FT	-----	6051367	m	3 m	50,43 CHF Prezzo / 1 m
Giunto longitudinale FT	LVG 60 FT	127 058 019	6208843	pz	10 pz	6,60 CHF Prezzo / 1 pz
Giunto snodato FT	LGVG 60 FT	127 058 069	6208944	pz	10 pz	20,28 CHF Prezzo / 1 pz
Giunto di dilatazione	LDVG 60 FT	-----	6208970	pz	2 pz	22,10 CHF Prezzo / 1 pz
Connettore multifunzionale FT	LMFV 620 FT	127 098 159	6225730	pz	1 pz	82,88 CHF Prezzo / 1 pz
Curva 90° 60 FT	LB 90 620 R3 FT	127 004 019	6225062	pz	1 pz	212,25 CHF Prezzo / 1 pz

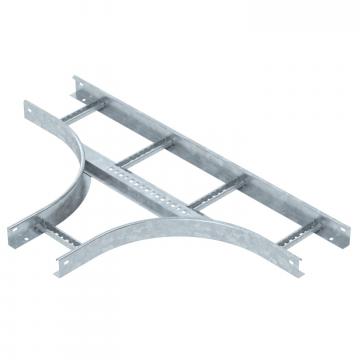

Raccordo a T 60 FT	LT 620 R3 FT	127 066 359	6225230	pz	1 pz	493,35 CHF Prezzo / 1 pz

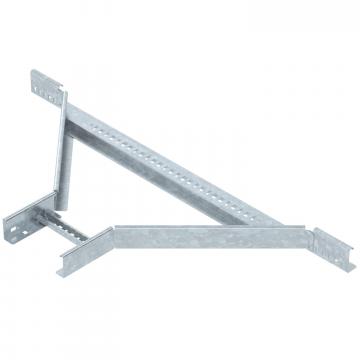

Derivazione laterale 60 FT	LAA 620 R3 FT	-----	6225870	pz	1 pz	426,20 CHF Prezzo / 1 pz
Elemento per curve snodate 60 FT	LGBE 620 FT	-----	6225470	pz	1 pz	125,09 CHF Prezzo / 1 pz
Calotta di protezione 60	SKH 60 OR	127 008 359	6222537	Coppia	40 Coppia	5,07 CHF Prezzo / 1 Coppia
Angolare di appoggio	LAW FT	-----	6221513	pz	10 pz	10,36 CHF Prezzo / 1 pz
Elemento di connessione FT	LAS 60 FT	-----	6221378	pz	10 pz	9,46 CHF Prezzo / 1 pz
Separatore 45 DD	TSG 45 DD	127 063 669	6062321	m	3 m	15,45 CHF Prezzo / 1 m
Piastra angolare DD	LEB 25 DD	-----	6221216	pz	1 pz	57,02 CHF Prezzo / 1 pz
Piastra angolare DD	LEB 50 DD	-----	6221259	pz	1 pz	81,97 CHF Prezzo / 1 pz
Piastra di appoggio	LALB 20 FT	-----	6221858	pz	1 pz	58,44 CHF Prezzo / 1 pz
Piastra di uscita e protezione FT	LAB 20 FT	-----	6220436	pz	1 pz	60,84 CHF Prezzo / 1 pz
Lamiera di inserimento DD	ELB-L 20 DD	-----	6103352	m	3 m	51,04 CHF Prezzo / 1 m
