Passerella LCIS 60, 3 m C30 FS 3000 | 100 | 1,5 | no

Passerella LCIS 60, 3 m C30 FS

N. art. 6209608 | EAN 4012197347949

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

Passerella con bordo di altezza pari a 60 mm, con pioli del profilato C30 aperti verso l'alto saldati. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo BS-H....
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	zinco
Dimensione B	100 mm
Dimensionee	60x100x3000
Distanza tra gli appoggi 1,5 m	2,8 kN/m
Distanza tra gli appoggi 2,0 m	1,3 kN/m
Distanza tra gli appoggi 2,5 m	0,8 kN/m
Distanza tra gli appoggi 3,0 m	0,6 kN/m
Distanza tra gli appoggi 3,5 m	0,4 kN/m
Distanza tra gli appoggi 4,0 m	0,25 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato

Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	5,9032 kg CO2e / 1 Metro
Larghezza	100 mm
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	40 cm²
Sezione utile	4000 mm²
Spessore longherone	1,5 mm
Superficie	zincato in continuo
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LCIS 610 3 FS	3000 mm	100 mm	1,5 mm	no	6209608	m	3 m	38,15 CHF Prezzo / 1 m
LCIS 620 3 FS	3000 mm	200 mm	1,5 mm	no	6209610	m	3 m	41,24 CHF Prezzo / 1 m
LCIS 630 3 FS	3000 mm	300 mm	1,5 mm	no	6209612	m	3 m	43,24 CHF Prezzo / 1 m
LCIS 640 3 FS	3000 mm	400 mm	1,5 mm	no	6209614	m	3 m	45,45 CHF Prezzo / 1 m
LCIS 650 3 FS	3000 mm	500 mm	1,5 mm	no	6209616	m	3 m	48,48 CHF Prezzo / 1 m
LCIS 660 3 FS	3000 mm	600 mm	1,5 mm	no	6209618	m	3 m	51,44 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con bussola girevole FS	DRL 100 FS	127 013 019	6052096	m	3 m	27,53 CHF Prezzo / 1 m
Giunto longitudinale FS	LVG 60 FS	127 008 019	6208840	pz	10 pz	5,30 CHF Prezzo / 1 pz

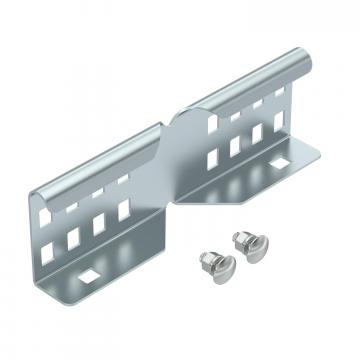

Giunto angolare 60 FS	LWVG 60 FS	127 008 319	6208895	pz	10 pz	6,60 CHF Prezzo / 1 pz
Giunto snodato FS	LGVG 60 FS	127 008 119	6208941	pz	10 pz	16,00 CHF Prezzo / 1 pz

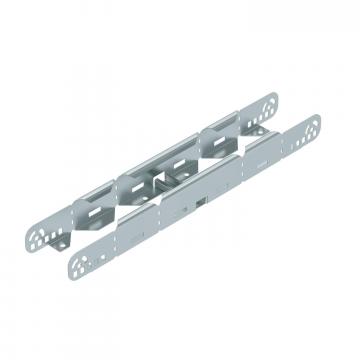

Connettore multifunzionale FS	LMFV 610 FS	-----	6225707	pz	1 pz	55,15 CHF Prezzo / 1 pz
Curva 90° 60 FS	LB 90 610 R3 FS	-----	6225039	pz	1 pz	122,10 CHF Prezzo / 1 pz
Calotta di protezione 60	SKH 60 OR	127 008 359	6222537	Coppia	40 Coppia	5,07 CHF Prezzo / 1 Coppia
Elemento di connessione FS	LAS 60 FS	-----	6221351	pz	10 pz	8,37 CHF Prezzo / 1 pz
Piastra angolare FS	LEB 25 FS	-----	6221203	pz	1 pz	28,49 CHF Prezzo / 1 pz
Piastra angolare FS	LEB 50 FS	-----	6221246	pz	1 pz	51,84 CHF Prezzo / 1 pz
