Passerella LCIS 110, 6 m C30 FT 6000 | 300 | 1,5 | no

Passerella LCIS 110, 6 m C30 FT

N. art. 6209822 | EAN 4012196431649

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

Passerella con bordo di altezza pari a 110 mm, con pioli del profilato C30 saldati e aperti verso l'alto. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinco
Dimensione B	300 mm
Dimensionee	110x300x6000
Distanza tra gli appoggi 2,0 m	3 kN/m
Distanza tra gli appoggi 2,5 m	2 kN/m
Distanza tra gli appoggi 3,0 m	1,4 kN/m
Distanza tra gli appoggi 3,5 m	1,05 kN/m
Distanza tra gli appoggi 4,0 m	0,8 kN/m
Distanza tra gli appoggi 4,5 m	0,7 kN/m
Distanza tra gli appoggi 5,0 m	0,65 kN/m
Distanza tra gli appoggi 6,0 m	0,35 kN/m
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato

Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	9,3065 kg CO2e / 1 Metro
Larghezza	300 mm
Lughezza.	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Schlitzmaß Sprosse	16,50
Sezione utile	27000 mm²
Sezione utile	270 cm²
Spessore longherone	1,5 mm
Superficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LCIS 110

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	no	6209820	m	6 m	80,55 CHF Prezzo / 1 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	no	6209822	m	6 m	83,56 CHF Prezzo / 1 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	no	6209824	m	6 m	89,54 CHF Prezzo / 1 m
LCIS 1145 6 FT	6000 mm	450 mm	1,5 mm	no	6209825	m	6 m	91,09 CHF Prezzo / 1 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	no	6209826	m	6 m	92,57 CHF Prezzo / 1 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	no	6209828	m	6 m	95,47 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con bussola girevole FT	DRL 300 FT	-----	6051383	m	3 m	68,29 CHF Prezzo / 1 m
Giunto longitudinale FT	LVG 110 FT	127 068 029	6216548	pz	10 pz	14,82 CHF Prezzo / 1 pz
Giunto snodato FT	LGVG 110 FT	127 058 079	6216653	pz	10 pz	27,51 CHF Prezzo / 1 pz
Giunto di dilatazione 110 FT	LDVG 110 FT	-----	6216670	pz	2 pz	29,17 CHF Prezzo / 1 pz
Connettore multifunzionale FT	LMFV 1130 FT	-----	6225772	pz	1 pz	125,27 CHF Prezzo / 1 pz

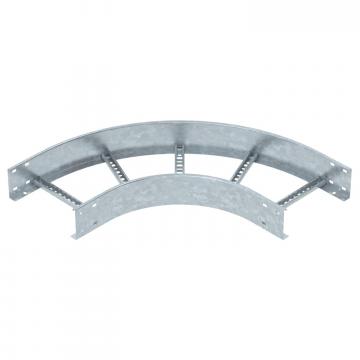

Curva 90° 110 FT	LB 90 1130 R3 FT	127 005 469	6225144	pz	1 pz	390,59 CHF Prezzo / 1 pz

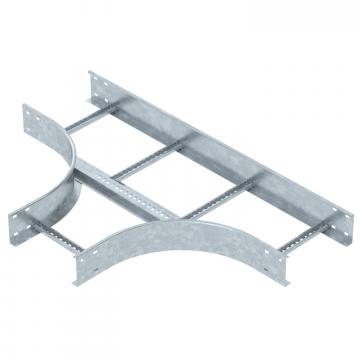

Raccordo a T 110 FT	LT 1130 R3 FT	127 066 219	6225312	pz	1 pz	791,44 CHF Prezzo / 1 pz

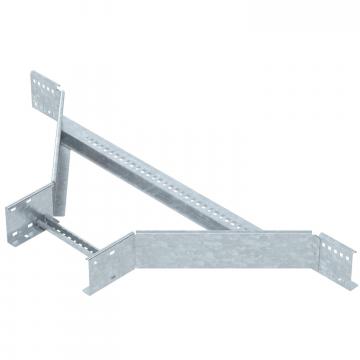

Derivazione laterale 110 FT	LAA 1130 R3 FT	-----	6225932	pz	1 pz	682,98 CHF Prezzo / 1 pz
Elemento per curve snodate 110 FT	LGBE 1130 FT	-----	6225512	pz	1 pz	131,19 CHF Prezzo / 1 pz
Calotta di protezione	SKH 110 OR	127 008 369	6222553	Coppia	20 Coppia	5,59 CHF Prezzo / 1 Coppia
Angolare di appoggio	LAW FT	-----	6221513	pz	10 pz	10,36 CHF Prezzo / 1 pz
Elemento di connessione FT	LAS 110 FT	-----	6221424	pz	10 pz	12,82 CHF Prezzo / 1 pz
Separatore 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,30 CHF Prezzo / 1 m
Piastra angolare DD	LEB 25 DD	-----	6221216	pz	1 pz	57,02 CHF Prezzo / 1 pz
Piastra angolare DD	LEB 50 DD	-----	6221259	pz	1 pz	81,97 CHF Prezzo / 1 pz
Piastra di appoggio	LALB 30 FT	-----	6221866	pz	1 pz	65,16 CHF Prezzo / 1 pz
Piastra di uscita e protezione FT	LAB 30 FT	-----	6220444	pz	1 pz	66,99 CHF Prezzo / 1 pz
Lamiera di inserimento DD	ELB-L 30 DD	-----	6103356	m	3 m	62,09 CHF Prezzo / 1 m
