Passerella grigliata pesante SGR 155 G 3000 | 300 | 155 | 6 | 438 | no

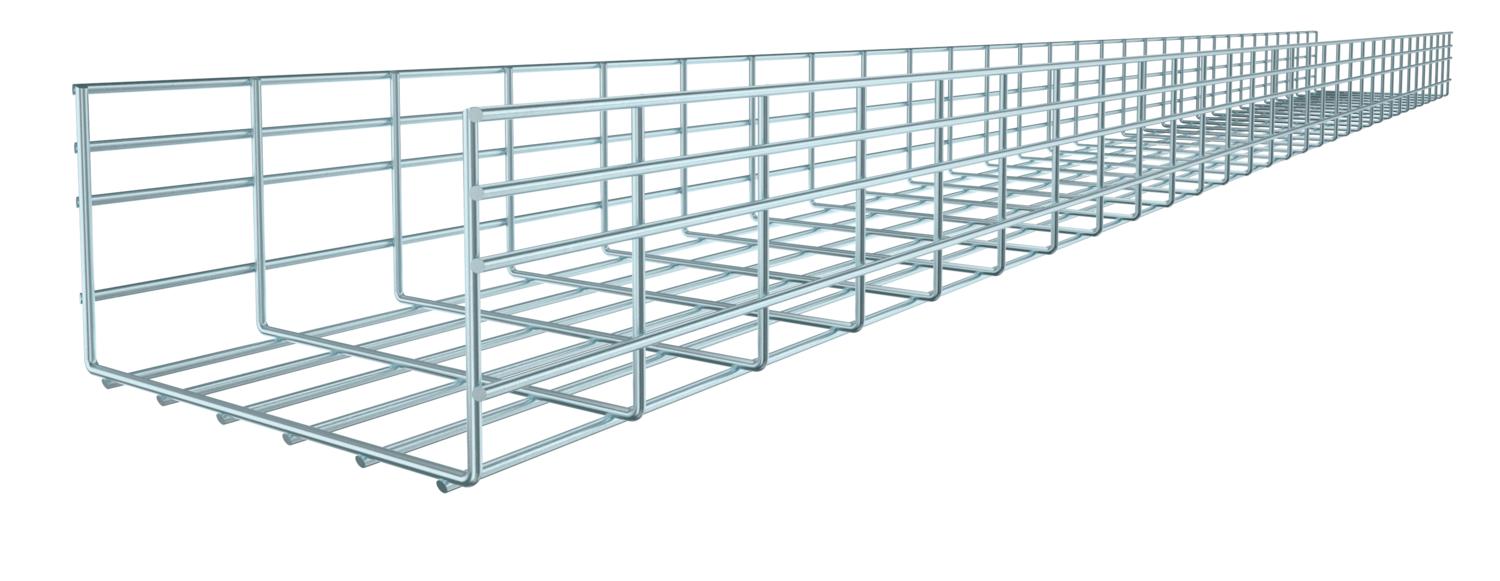

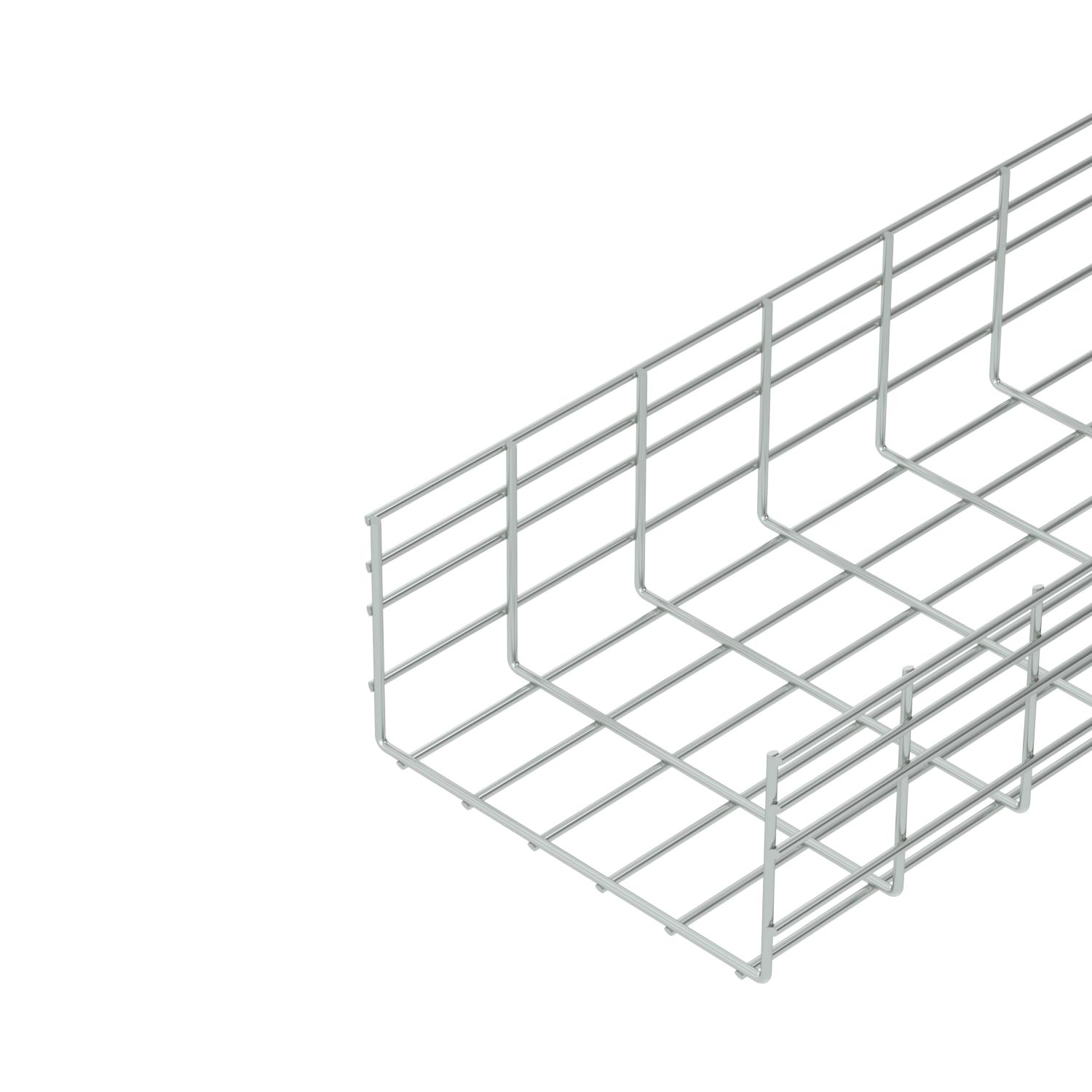

Passerella grigliata pesante SGR 155 G

N. art. 6003681 | EAN 4012195380153

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	155 mm

Diametro filo	6 mm

Sezione utile

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 155 mm.

Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

La dimensione delle maglie è di 50 x 100 mm.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	6,1 in
Altezza	155 mm
Colore	zinco
Connettore senza viti	no
Diametro filo	6 mm

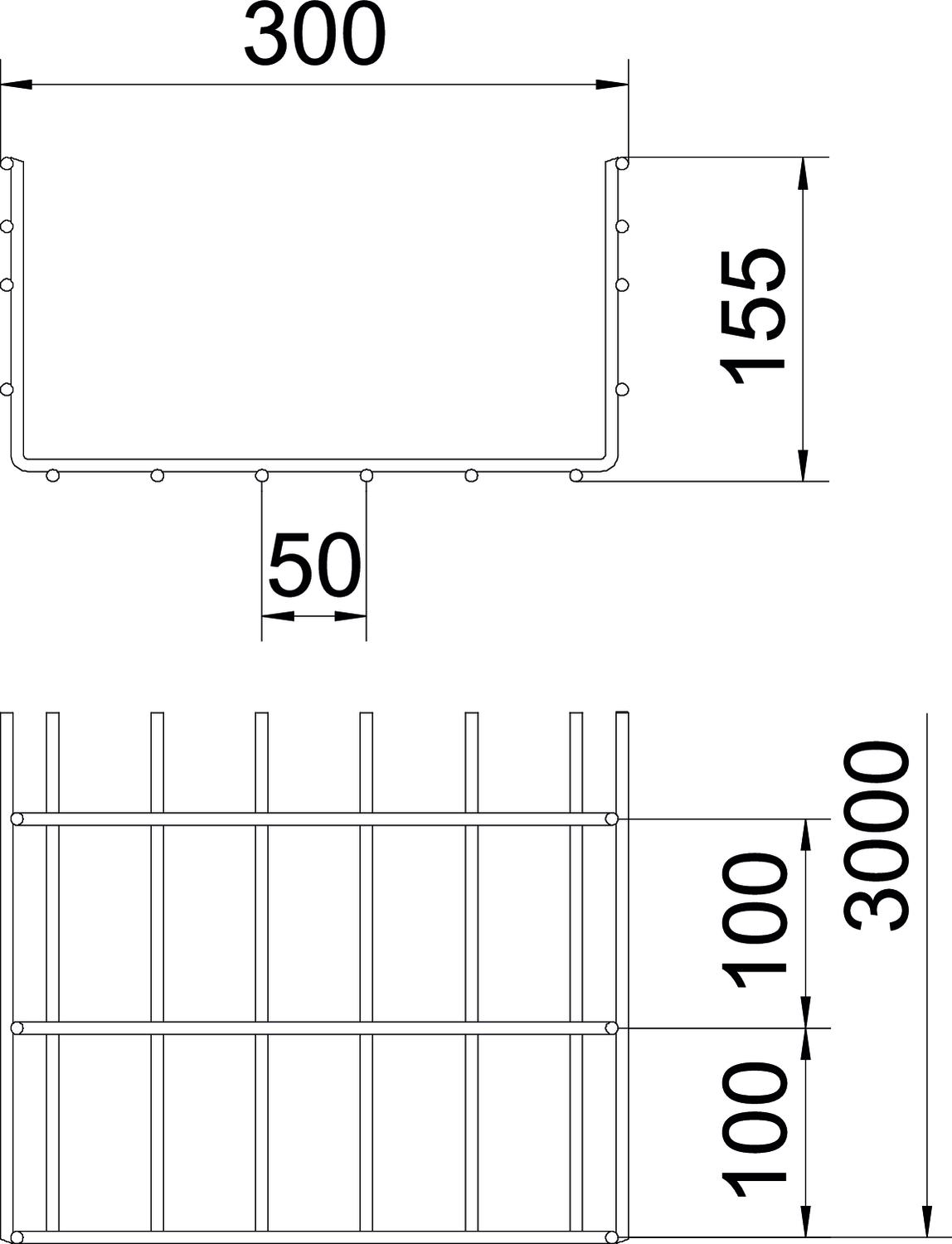

Dimensione B	300 mm
Dimensionee	155x300x3000
Distanza tra gli appoggi 1,0 m	4,1 kN/m
Distanza tra gli appoggi 1,5 m	2,4 kN/m
Distanza tra gli appoggi 2,0 m	1,55 kN/m
Distanza tra gli appoggi 2,5 m	1,13 kN/m
Distanza tra gli appoggi 3,0 m	0,95 kN/m
Distanza tra gli appoggi 3,5 m	0,84 kN/m
Distanza tra gli appoggi 4,0 m	0,6 kN/m

Forma del profilato	Forma a U
Impronta CO2 (GWP) dalla culla al cancello	8,1721 kg CO2e / 1 Metro
Larghezza	11,81 in
Larghezza	300 mm
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Separatore integrato	NULL
Sezione utile	438 cm²
Sezione utile	43800 mm²
Superficie	zincato galvanicamente
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 155

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova

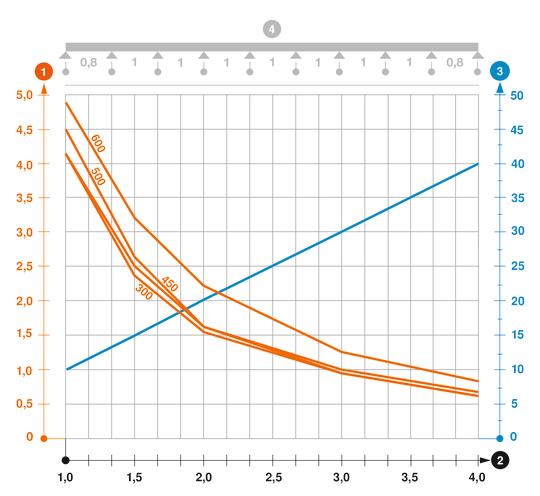

Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SGR 155 300 G	3000 mm	300 mm	155 mm	6 mm	438 cm²	no	6003681	m	3 m	69,10 CHF Prezzo / 1 m
SGR 155 450 G	3000 mm	450 mm	155 mm	6 mm	663 cm²	no	6003684	m	3 m	86,90 CHF Prezzo / 1 m
SGR 155 500 G	3000 mm	500 mm	155 mm	6 mm	738 cm²	no	6003685	m	3 m	94,40 CHF Prezzo / 1 m
SGR 155 600 G	3000 mm	600 mm	155 mm	6 mm	888 cm²	no	6003687	m	3 m	117,00 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

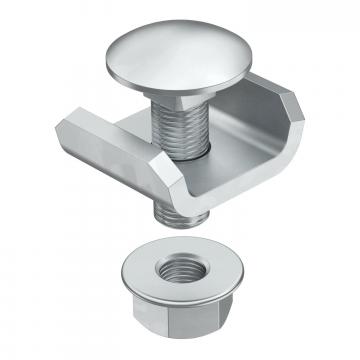

Connettore a giunto G	GUV 6 G	-----	6016572	pz	20 pz	3,52 CHF Prezzo / 1 pz

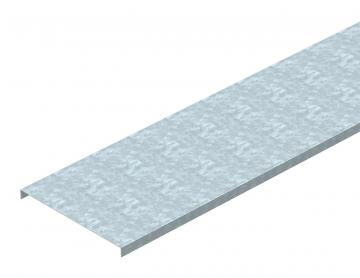

Coperchio, non forato FS	DRLU 300 FS	127 013 249	6052307	m	3 m	32,34 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Calotte di protezione	SGR KS OR	-----	6003758	pz	500 pz	24,33 CHF Prezzo / 100 pz

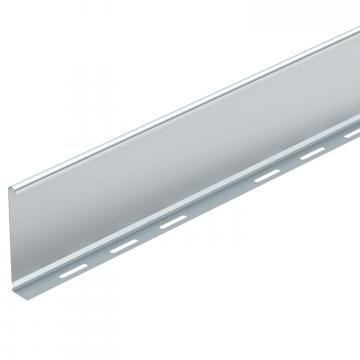

Separatore 135 FS	TSG 135 FS	-----	6062132	m	3 m	20,67 CHF Prezzo / 1 m
Fissaggio coperchio, universale A2	DKU A2	127 028 809	6065600	pz	20 pz	135,20 CHF Prezzo / 100 pz
Piastra uscita cavo FS	KAB GR FS	-----	6220139	pz	10 pz	10,49 CHF Prezzo / 1 pz
