Passerella grigliata pesante SGR 155 FT 3000 | 450 | 155 | 6 | 663 | no

Passerella grigliata pesante SGR 155 FT

N. art. 6003695 | EAN 4012195380283

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	155 mm

Diametro filo	6 mm

Sezione utile

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

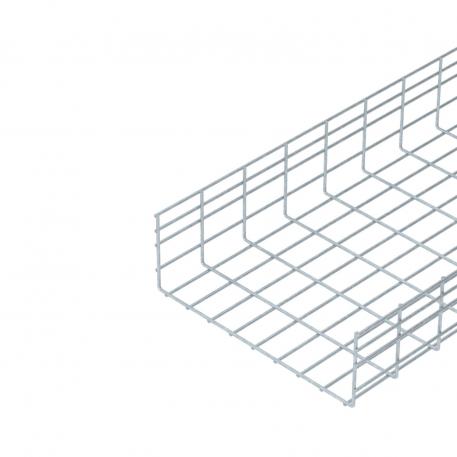

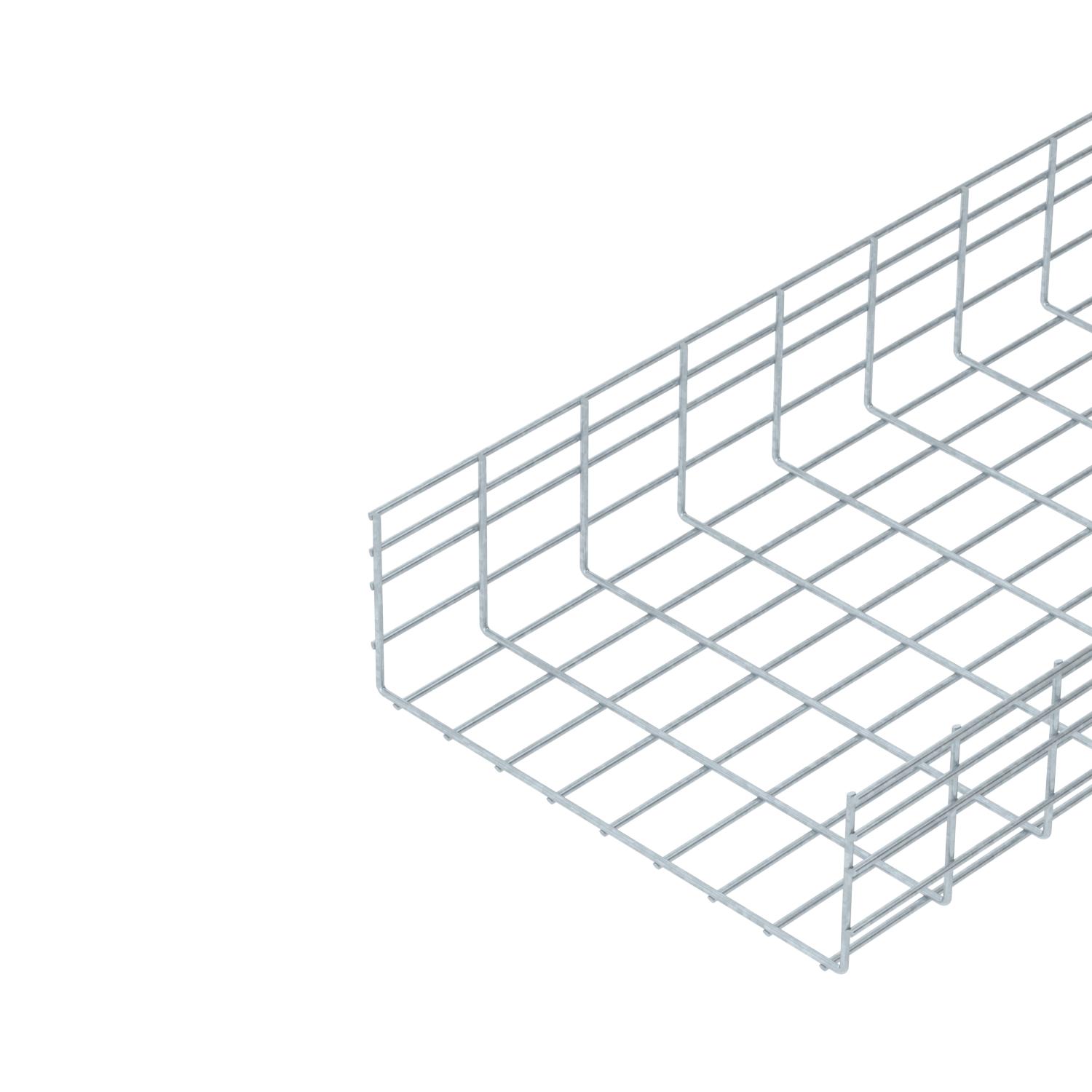

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 155 mm.

Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

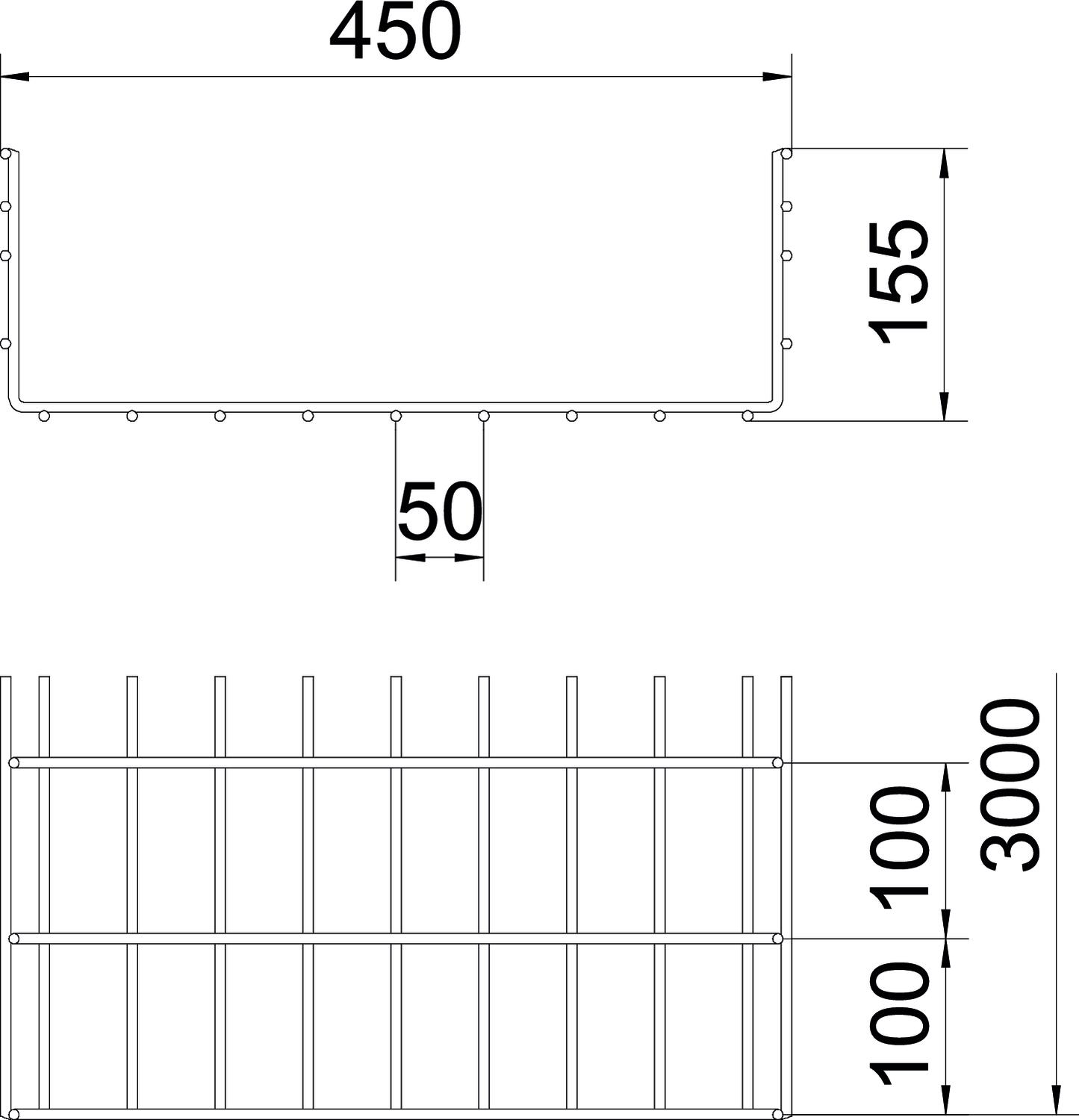

La dimensione delle maglie è di 50 x 100 mm.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	155 mm
Altezza	6,1 in
Colore	zinco
Connettore senza viti	no
Diametro filo	6 mm
Dimensione B	450 mm
Dimensionee	155x450x3000
Distanza tra gli appoggi 1,0 m	4,1 kN/m
Distanza tra gli appoggi 1,5 m	2,5 kN/m
Distanza tra gli appoggi 2,0 m	1,6 kN/m
Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	0,95 kN/m
Distanza tra gli appoggi 3,5 m	0,83 kN/m
Distanza tra gli appoggi 4,0 m	0,6 kN/m

Forma del profilato	Forma a U
Impronta CO2 (GWP) dalla culla al cancello	11,1098 kg CO2e / 1 Metro
Larghezza	17,72 in
Larghezza	450 mm
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Separatore integrato	NULL
Sezione utile	66300 mm²
Sezione utile	663 cm²
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 155

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SGR 155 300 FT	3000 mm	300 mm	155 mm	6 mm	438 cm²	no	6003692	m	3 m	102,51 CHF Prezzo / 1 m
SGR 155 450 FT	3000 mm	450 mm	155 mm	6 mm	663 cm²	no	6003695	m	3 m	122,24 CHF Prezzo / 1 m
SGR 155 500 FT	3000 mm	500 mm	155 mm	6 mm	738 cm²	no	6003696	m	3 m	132,91 CHF Prezzo / 1 m
SGR 155 600 FT	3000 mm	600 mm	155 mm	6 mm	888 cm²	no	6003698	m	3 m	152,58 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Connettore a giunto FT	GUV 6 FT	6016573	pz	20 pz	4,02 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Calotte di protezione	SGR KS OR	6003758	pz	500 pz	24,33 CHF Prezzo / 100 pz
Separatore 135 DD	TSG 135 DD	6062338	m	3 m	29,16 CHF Prezzo / 1 m
Piastra uscita cavo FT	KAB GR FT	6220142	pz	10 pz	13,38 CHF Prezzo / 1 pz
