Passerella grigliata pesante SGR 105 A2 3000 | 500 | 105 | 6 | 459 |

Passerella grigliata pesante SGR 105 A2

N. art. 6003631 | EAN 4012196622085

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	105 mm

Diametro filo	6 mm

Sezione utile

Descrizione del prodotto

Descrizione del prodotto

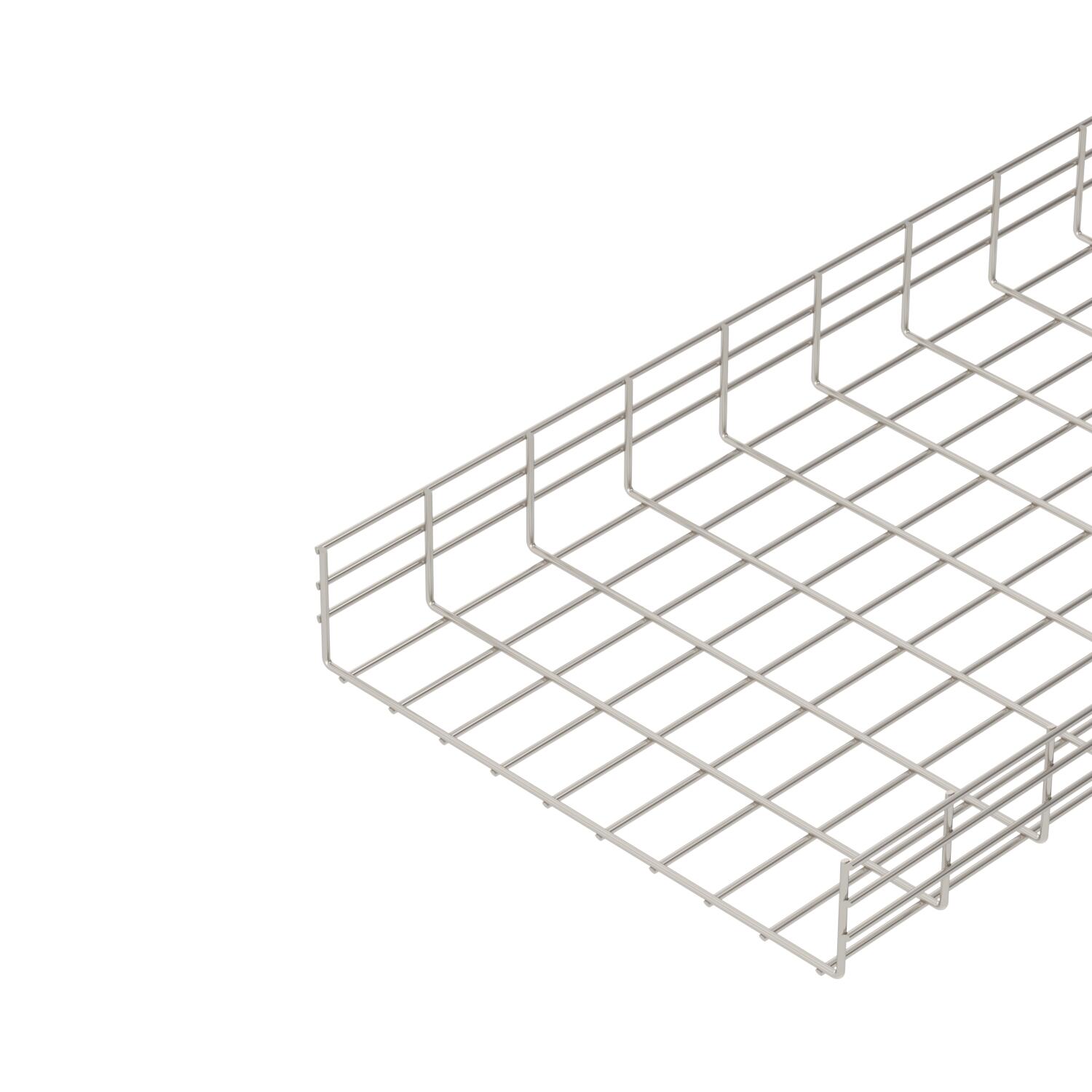

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 105 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

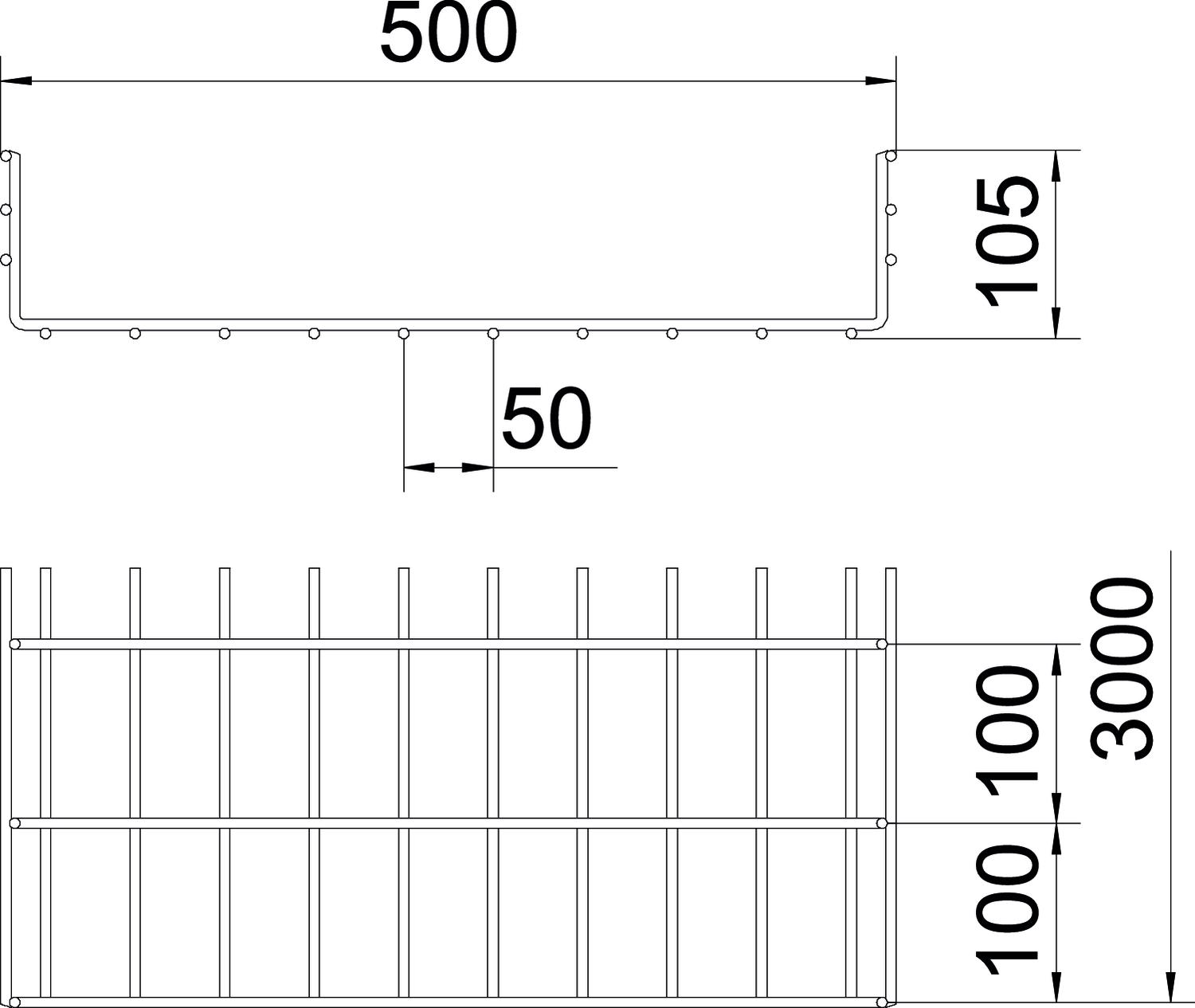

La dimensione delle maglie è di 50 x 100 mm.

Dati tecnici

Dati tecnici

Colore	acciaio inox
Diametro filo	6 mm
Dimensionee	105x500x3000
Forma del profilato	Forma a U
Materiale	Acciaio INOX 1.4301
Separatore integrato	NULL

Sezione utile	45900 mm²
Sezione utile	459 cm²
Superficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione connettore	senza connettore

Misure

Altezza	4,13 in
Altezza	105 mm
Dimensione B	500 mm

Larghezza	19,69 in
Larghezza	500 mm
Lughezza.	3000 mm

Carichi

Distanza tra gli appoggi 1,0 m	3,8 kN/m
Distanza tra gli appoggi 1,5 m	2 kN/m
Distanza tra gli appoggi 2,0 m	1,3 kN/m
Distanza tra gli appoggi 2,5 m	0,93 kN/m

Distanza tra gli appoggi 3,0 m	0,75 kN/m
Distanza tra gli appoggi 3,5 m	0,64 kN/m
Distanza tra gli appoggi 4,0 m	0,45 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	24,6808 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	24,6808 kg CO2e / 1 Metro

Dati tecnici

Schema di sollecitazione passerella grigliata tipo SGR 105

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SGR 105 150 A2	3000 mm	150 mm	105 mm	6 mm	130 cm²	6003623	m	3 m	143,00 CHF Prezzo / 1 m
SGR 105 200 A2	3000 mm	200 mm	105 mm	6 mm	175 cm²	6003625	m	3 m	157,79 CHF Prezzo / 1 m
SGR 105 300 A2	3000 mm	300 mm	105 mm	6 mm	268 cm²	6003627	m	3 m	186,03 CHF Prezzo / 1 m
SGR 105 400 A2	3000 mm	400 mm	105 mm	6 mm	363 cm²	6003629	m	3 m	221,18 CHF Prezzo / 1 m
SGR 105 500 A2	3000 mm	500 mm	105 mm	6 mm	459 cm²	6003631	m	3 m	259,17 CHF Prezzo / 1 m
SGR 105 600 A2	3000 mm	600 mm	105 mm	6 mm	554 cm²	6003633	m	3 m	330,79 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Morsetto per giunzione A2	GUV 6 A2	6016574	pz	20 pz	5,55 CHF Prezzo / 1 pz
Coperchio, non forato A2	DRLU 500 A2	6052841	m	3 m	246,47 CHF Prezzo / 1 m

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Calotte di protezione	SGR KS OR	-----	6003758	pz	500 pz	24,78 CHF Prezzo / 100 pz
Separatore 85 A2	TSG 85 A2	-----	6062173	m	3 m	52,90 CHF Prezzo / 1 m
Fissaggio coperchio, universale A2	DKU A2	127 028 809	6065600	pz	20 pz	135,20 CHF Prezzo / 100 pz
Piastra uscita cavo A2	KAB GR A2	-----	6220145	pz	10 pz	31,19 CHF Prezzo / 1 pz
