Passerella grigliata GR-Magic® 55 A4 3000 | 400 | 55 | 4,8 | 175 | sì

Passerella grigliata GR-Magic® 55 A4

N. art. 6001095 | EAN 4012195166085 | ELDAS-No. 127 022 159

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	55 mm

Diametro filo

Sezione utile

Mantenimento funzionale

Descrizione del prodotto

Descrizione del prodotto

Passerella grigliata ad innesto rapido con altezza 55 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

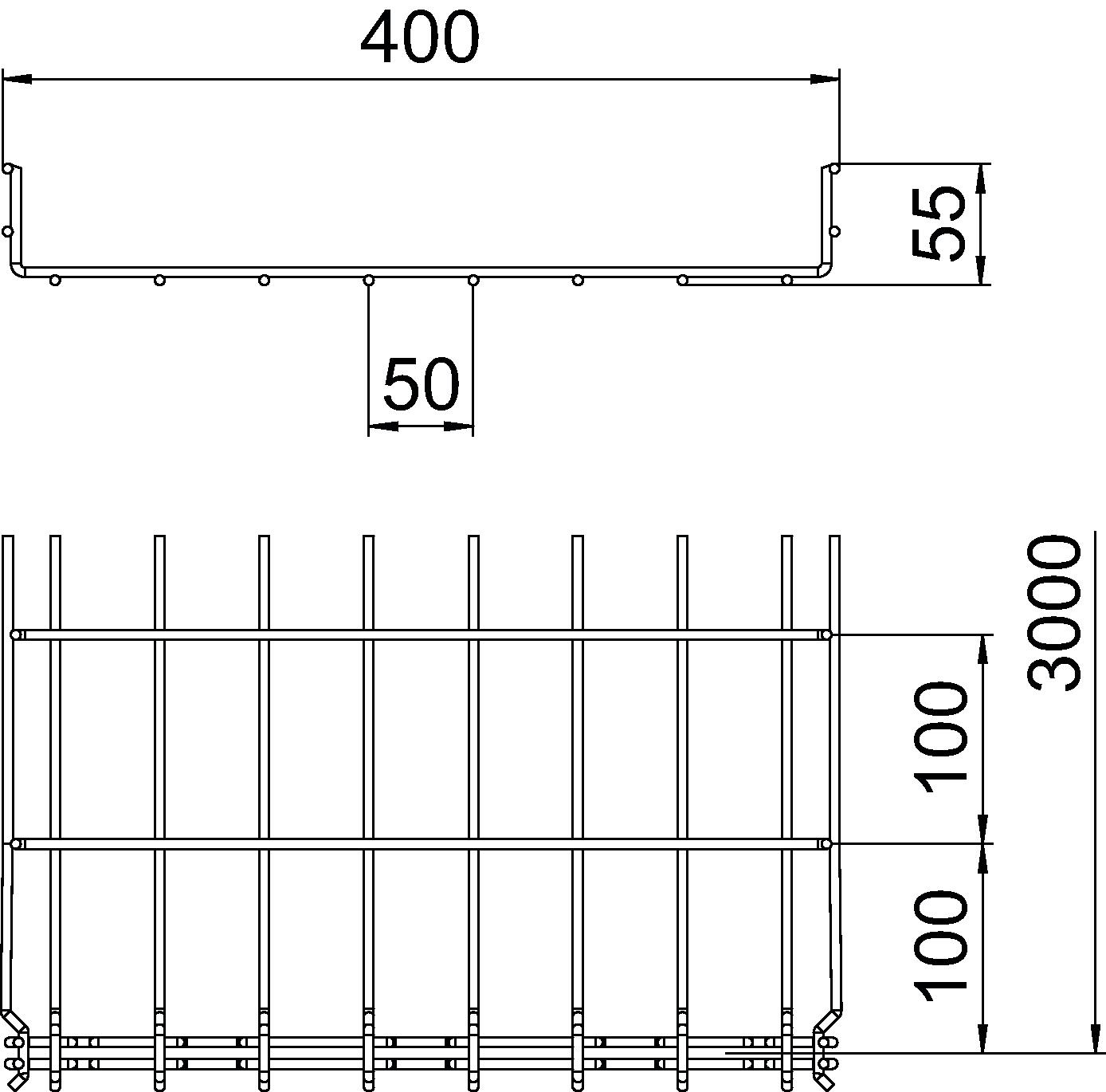

Per la passerella grigliata non sono necessari ulteriori componenti di collegamento, le due estremità vengono semplicemente inserite una nell'altra. La larghezza della maglia è di 50 x 100 mm (eccezione GRM 55/50 = 20 x 100 mm).

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	sì
Colore	acciaio inox
Connettore senza viti	sì
Diametro filo	4,8 mm
Dimensionee	55x400x3000
Forma del profilato	Forma a U
Mantenimento funzionale	sì
Materiale	Acciaio INOX 1.4401

Separatore integrato	NULL
Sezione utile	175 cm²
Sezione utile	17500 mm²
Superficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Misure

Altezza	2,17 in
Altezza	55 mm
Dimensione B	400 mm
Dimensione H	58 mm

Larghezza	15,75 in
Larghezza	400 mm
Lughezza.	3000 mm

Carichi

Distanza tra gli appoggi 1,0 m	0,9 kN/m
Distanza tra gli appoggi 1,5 m	0,6 kN/m

Distanza tra gli appoggi 2,0 m	0,3 kN/m
Distanza tra gli appoggi 2,5 m	0,25 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	11,9219 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	11,9219 kg CO2e / 1 Metro

Dati tecnici

Diagramma di carico passerella grigliata tipo GRM 55 VA

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRM 55 50 A4	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	sì	127 022 109	6001087	m	3 m	52,85 CHF Prezzo / 1 m
GRM 55 100 A4	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	sì	127 022 119	6001088	m	3 m	70,16 CHF Prezzo / 1 m
GRM 55 150 A4	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	sì	127 022 129	6001090	m	3 m	101,37 CHF Prezzo / 1 m
GRM 55 200 A4	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	sì	127 022 139	6001091	m	3 m	101,91 CHF Prezzo / 1 m
GRM 55 300 A4	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	sì	127 022 149	6001093	m	3 m	144,53 CHF Prezzo / 1 m
GRM 55 400 A4	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	sì	127 022 159	6001095	m	3 m	184,16 CHF Prezzo / 1 m
GRM 55 500 A4	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	no	127 022 169	6001097	m	3 m	284,40 CHF Prezzo / 1 m
GRM 55 600 A4	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	no	127 022 179	6001099	m	3 m	318,99 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto angolare A4	GEV 36 A4	127 028 089	6016764	pz	10 pz	4,87 CHF Prezzo / 1 pz
Coperchio, non forato A4	DRLU 400 A4	-----	6052995	m	3 m	232,35 CHF Prezzo / 1 m
