Passerella grigliata GR-Magic® 35 FT 3000 | 50 | 35 | 3,9 | 9,4 | no

Passerella grigliata GR-Magic® 35 FT

N. art. 6000069 | EAN 4012195624820 | ELDAS-No. 127 020 189

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	35 mm

Diametro filo

Sezione utile

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

Passerella grigliata ad innesto rapido con altezza 35 mm.

Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Per la passerella grigliata non sono necessari ulteriori componenti di collegamento, le due estremità vengono semplicemente inserite una nell'altra. La larghezza della maglia è di 50 x 100 mm (eccezione GRM 35/50 = 20 x 100 mm).

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	1,38 in
Altezza	35 mm
Colore	zinco
Connettore senza viti	sì
Diametro filo	3,9 mm
Dimensione B	52 mm
Dimensionee	35x50x3000
Distanza tra gli appoggi 1,0 m	0,25 kN/m
Distanza tra gli appoggi 1,5 m	0,11 kN/m
Distanza tra gli appoggi 2,0 m	0,1 kN/m
Forma del profilato	Forma a U
Impronta CO2 (GWP) dalla culla al cancello	1,0255 kg CO2e / 1 Metro

Larghezza	50 mm
Larghezza	1,97 in
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Separatore integrato	NULL
Sezione utile	1750 mm²
Sezione utile	9,4 cm²
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

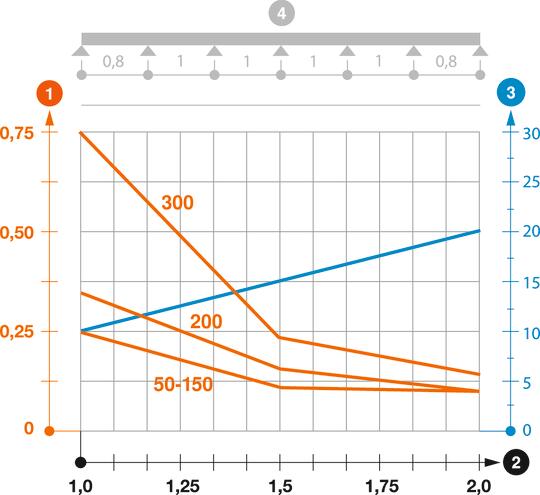

Diagramma di carico della passerella grigliata GR-Magic tipo GRM 35

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRM 35 50 FT	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	no	127 020 189	6000069	m	3 m	15,08 CHF Prezzo / 1 m
GRM 35 100 FT	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	no	127 021 109	6000071	m	3 m	16,33 CHF Prezzo / 1 m
GRM 35 150 FT	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	no	127 021 119	6000072	m	3 m	18,83 CHF Prezzo / 1 m
GRM 35 200 FT	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	no	127 021 129	6000073	m	3 m	20,75 CHF Prezzo / 1 m
GRM 35 300 FT	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	no	127 021 139	6000075	m	3 m	28,58 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio per passerella grigliata, a scatto FT	DGRR 50 FT	127 014 429	6001820	m	3 m	18,20 CHF Prezzo / 1 m
Giunto angolare FT	GEV 36 FT	127 028 019	6016723	pz	20 pz	2,15 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Morsetto per fissaggio del separatore	KS GR A2	127 008 069	6062282	pz	30 pz	192,78 CHF Prezzo / 100 pz
Separatore 30 DD	TSG 30 DD	127 063 659	6062314	m	3 m	12,93 CHF Prezzo / 1 m
Piastra uscita cavo FT	KAB GR FT	-----	6220142	pz	10 pz	13,38 CHF Prezzo / 1 pz
Adattatore per passerelle grigliate per supporto conduttori per tetti piani	165 MBG HGRM	-----	5218886	pz	50 pz	2,17 CHF Prezzo / 1 pz
