Passerella grigliata GR-Magic® 35 A2 3000 | 300 | 35 | 4,8 | 71,3 | no

Passerella grigliata GR-Magic® 35 A2

N. art. 6000059 | EAN 4012195470731

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	35 mm

Diametro filo

Sezione utile

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

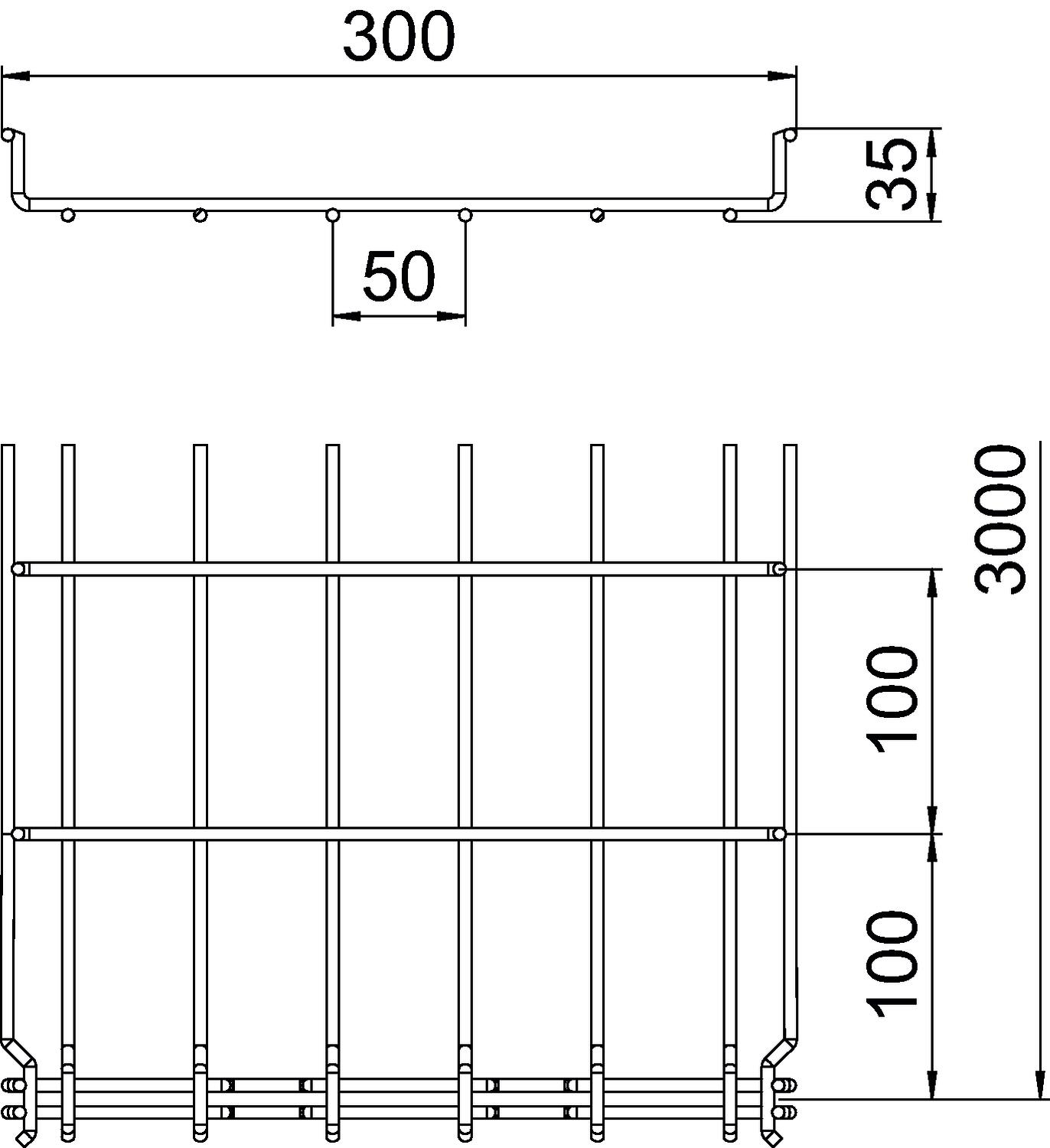

Passerella grigliata ad innesto rapido con altezza 35 mm.

Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Per la passerella grigliata non sono necessari ulteriori componenti di collegamento, le due estremità vengono semplicemente inserite una nell'altra. La larghezza della maglia è di 50 x 100 mm (eccezione GRM 35/50 = 20 x 100 mm).

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	sì
Altezza	1 in
Altezza	35 mm
Colore	acciaio inox
Connettore senza viti	sì
Diametro filo	4,8 mm
Dimensione B	300 mm
Dimensionee	35x300x3000
Distanza tra gli appoggi 1,0 m	0,75 kN/m
Distanza tra gli appoggi 1,5 m	0,22 kN/m
Distanza tra gli appoggi 2,0 m	0,15 kN/m
Forma del profilato	Forma a U
Impronta CO2 (GWP) dalla culla al cancello	7,9955 kg CO2e / 1 Metro

Larghezza	300 mm
Larghezza	12 in
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4301
Separatore integrato	NULL
Sezione utile	71,3 cm²
Sezione utile	10500 mm²
Superficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Diagramma di carico della passerella grigliata GR-Magic tipo GRM 35

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRM 35 50 A2	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	no	127 020 199	6000054	m	3 m	34,07 CHF Prezzo / 1 m
GRM 35 100 A2	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	no	-----	6000055	m	3 m	41,06 CHF Prezzo / 1 m
GRM 35 150 A2	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	no	-----	6000056	m	3 m	50,13 CHF Prezzo / 1 m
GRM 35 200 A2	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	no	-----	6000057	m	3 m	62,77 CHF Prezzo / 1 m
GRM 35 300 A2	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	no	-----	6000059	m	3 m	93,50 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio per passerella grigliata, a scatto A2	DGRR 300 A2	127 014 029	6001868	m	3 m	152,41 CHF Prezzo / 1 m
Connettore angolare A2	GEV 36 A2	127 028 029	6016731	pz	20 pz	2,95 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Separatore 30 A2	TSG 30 A2	-----	6062052	m	3 m	26,27 CHF Prezzo / 1 m
Morsetto per fissaggio del separatore	KS GR A2	127 008 069	6062282	pz	30 pz	192,78 CHF Prezzo / 100 pz
Piastra uscita cavo A2	KAB GR A2	-----	6220145	pz	10 pz	31,19 CHF Prezzo / 1 pz
