Passerella grigliata GR-Magic® 105 G 3000 | 150 | 105 | 3,9 | 130 | no

Passerella grigliata GR-Magic® 105 G

N. art. 6002404 | EAN 4012196020393 | ELDAS-No. 127 021 179

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	105 mm

Diametro filo

Sezione utile

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

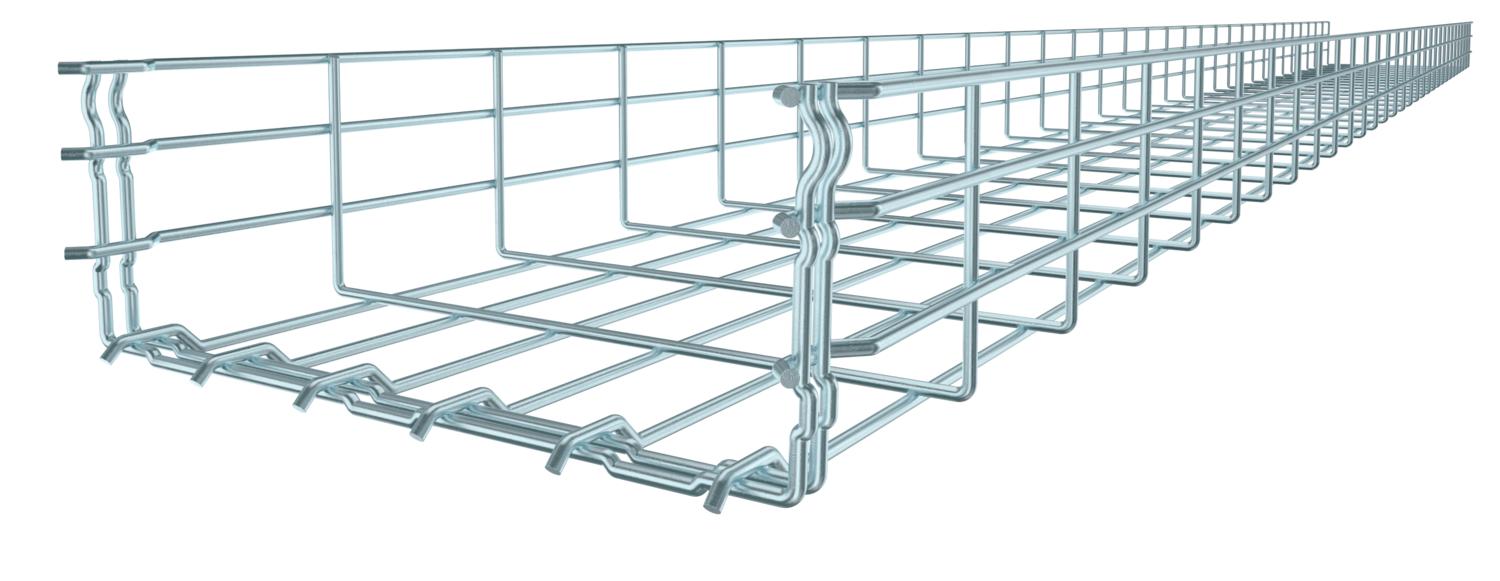

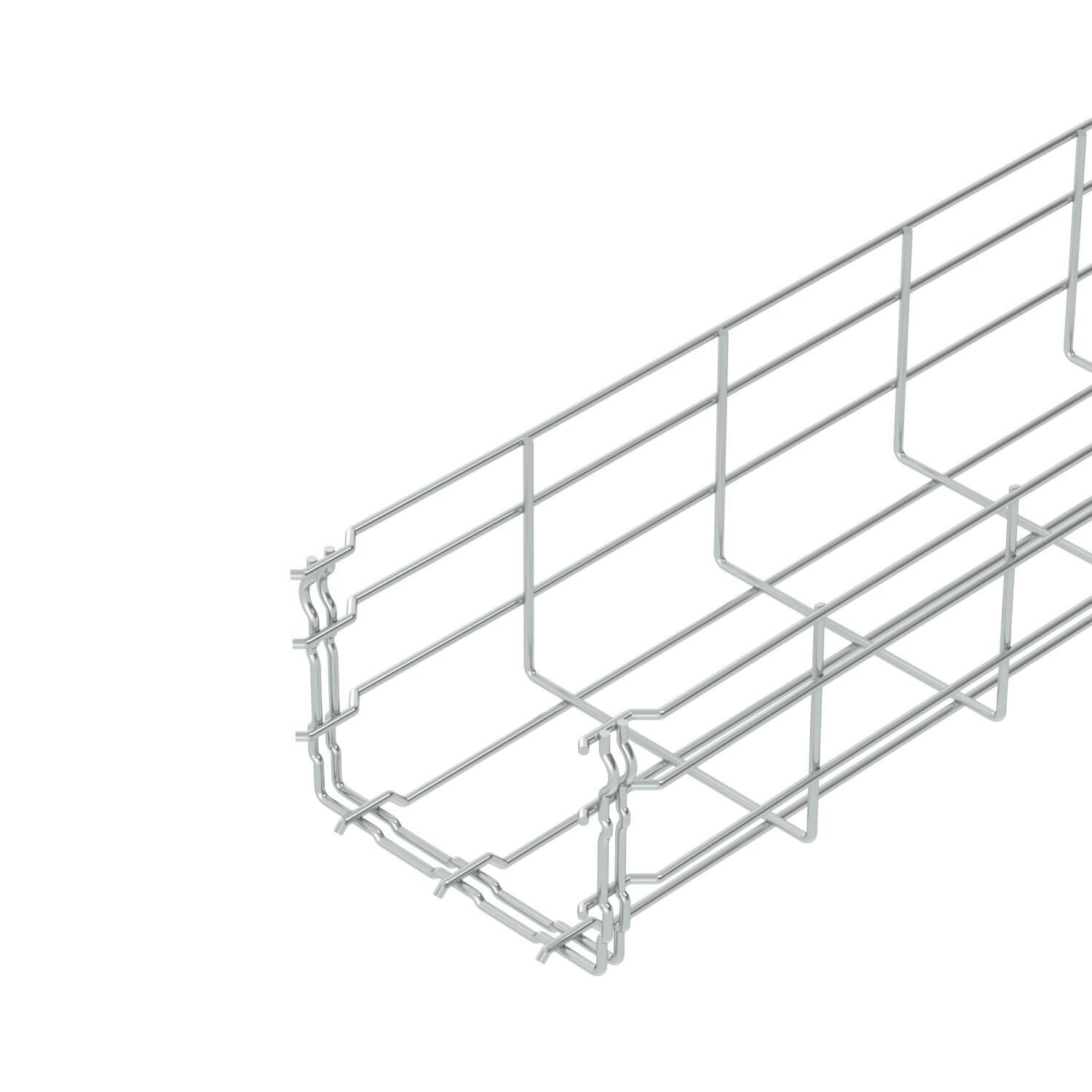

Passerella grigliata con giunto sagomato con bordo di altezza pari a 105 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Per la passerella grigliata non sono necessari ulteriori componenti di collegamento, le due estremità vengono semplicemente inserite una nell'altra. La dimensione delle maglie è di 50 x 100 mm.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Connettore senza viti	sì
Diametro filo	3,9 mm
Dimensionee	105x150x3000
Forma del profilato	Forma a U
Mantenimento funzionale	no
Materiale	Acciaio

Separatore integrato	NULL
Sezione utile	130 cm²
Sezione utile	13000 mm²
Superficie	zincato galvanicamente
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

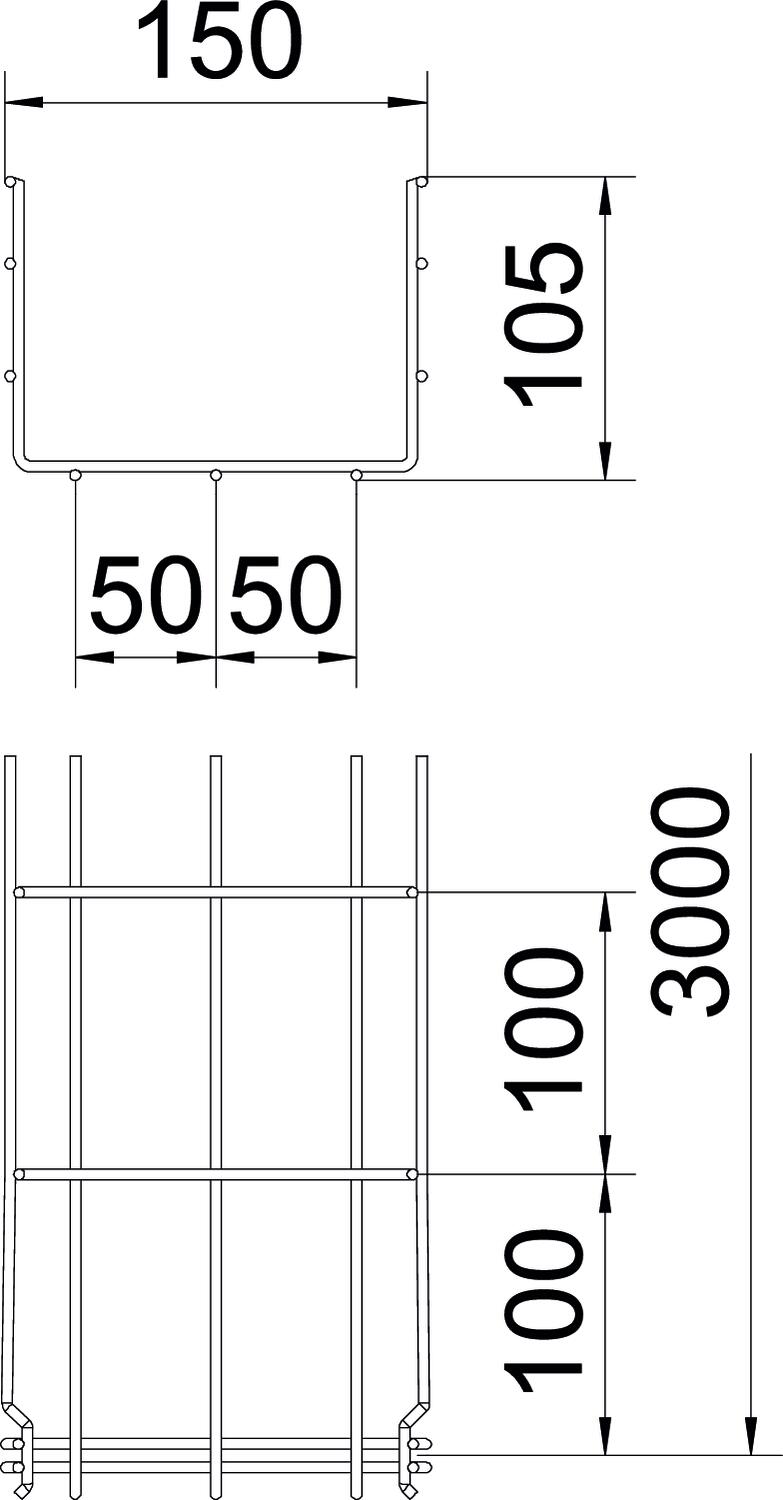

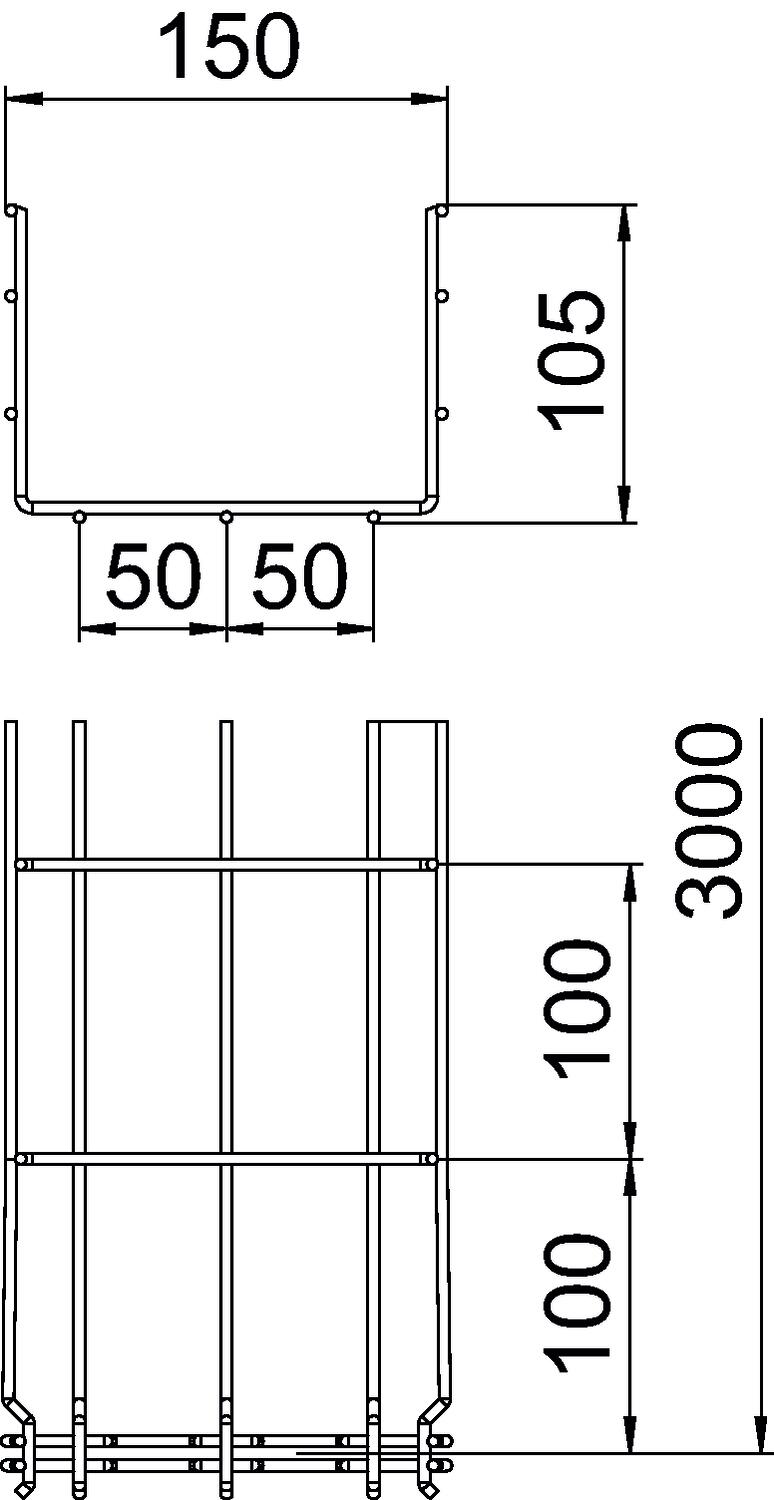

Misure

Altezza	4,13 in
Altezza	105 mm
Dimensione B	150 mm
Dimensione H	108 mm

Larghezza	150 mm
Larghezza	5,91 in
Lughezza.	3000 mm

Carichi

Distanza tra gli appoggi 1,0 m	0,8 kN/m
Distanza tra gli appoggi 1,5 m	0,55 kN/m
Distanza tra gli appoggi 2,0 m	0,37 kN/m

Distanza tra gli appoggi 2,5 m	0,27 kN/m
Distanza tra gli appoggi 3,0 m	0,25 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	2,0866 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	2,0866 kg CO2e / 1 Metro

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRM 105 100 G	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	no	127 021 409	6002402	m	3 m	21,25 CHF Prezzo / 1 m
GRM 105 150 G	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	no	127 021 179	6002404	m	3 m	29,63 CHF Prezzo / 1 m
GRM 105 200 G	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	no	127 021 419	6002406	m	3 m	29,86 CHF Prezzo / 1 m
GRM 105 300 G	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	no	127 021 429	6002408	m	3 m	39,39 CHF Prezzo / 1 m
GRM 105 400 G	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	no	127 021 439	6002410	m	3 m	48,80 CHF Prezzo / 1 m
GRM 105 450 G	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	no	-----	6002413	m	3 m	55,73 CHF Prezzo / 1 m
GRM 105 500 G	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	no	127 021 449	6002415	m	3 m	59,07 CHF Prezzo / 1 m
GRM 105 600 G	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	no	127 021 459	6002417	m	3 m	72,76 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio per passerella grigliata, a scatto FS	DGRR 150 FS	127 013 869	6001844	m	3 m	25,24 CHF Prezzo / 1 m
Giunto angolare G	GEV 36 G	127 068 059	6016715	pz	20 pz	1,85 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Separatore 85 FS	TSG 85 FS	127 013 629	6062114	m	3 m	11,75 CHF Prezzo / 1 m
Morsetto per fissaggio del separatore	KS GR A2	127 008 069	6062282	pz	30 pz	192,78 CHF Prezzo / 100 pz
Piastra uscita cavo FS	KAB GR FS	-----	6220139	pz	10 pz	10,68 CHF Prezzo / 1 pz
