Passerella grigliata GR-Magic® 105 FT 3000 | 200 | 105 | 4,8 | 175 | no

Passerella grigliata GR-Magic® 105 FT

N. art. 6002435 | EAN 4012196021475 | ELDAS-No. 127 020 319

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	105 mm

Diametro filo

Sezione utile

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

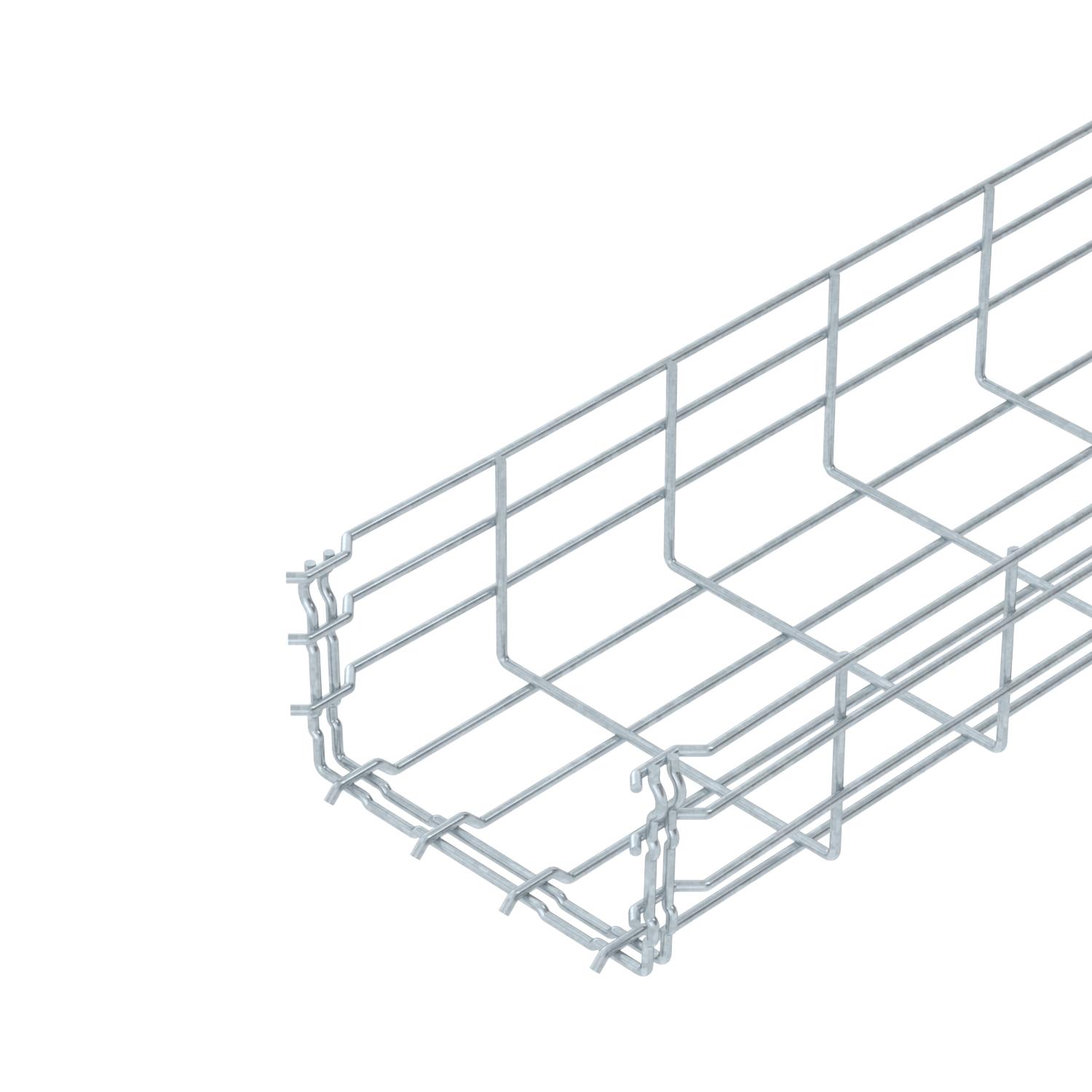

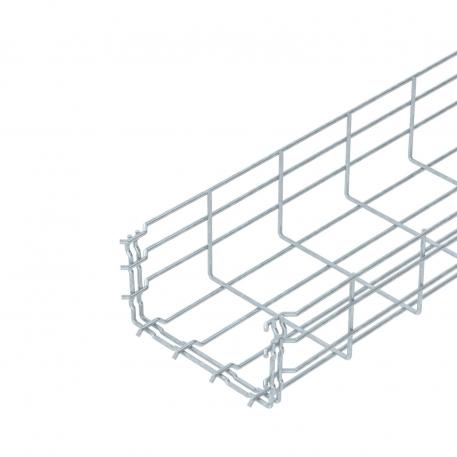

Passerella grigliata con giunto sagomato con bordo di altezza pari a 105 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Per la passerella grigliata non sono necessari ulteriori componenti di collegamento, vengono semplicemente inserite l'una nell'altra. La dimensione delle maglie è di 50 x 100 mm.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Conformità ROHS	sì
Connettore senza viti	sì
Diametro filo	4,8 mm
Dimensionee	105x200x3000
Forma del profilato	Forma a U
Mantenimento funzionale	no
Materiale	Acciaio

Separatore integrato	NULL
Serie di prodotti	Serie GRM
Sezione utile	175 cm²
Sezione utile	17500 mm²
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

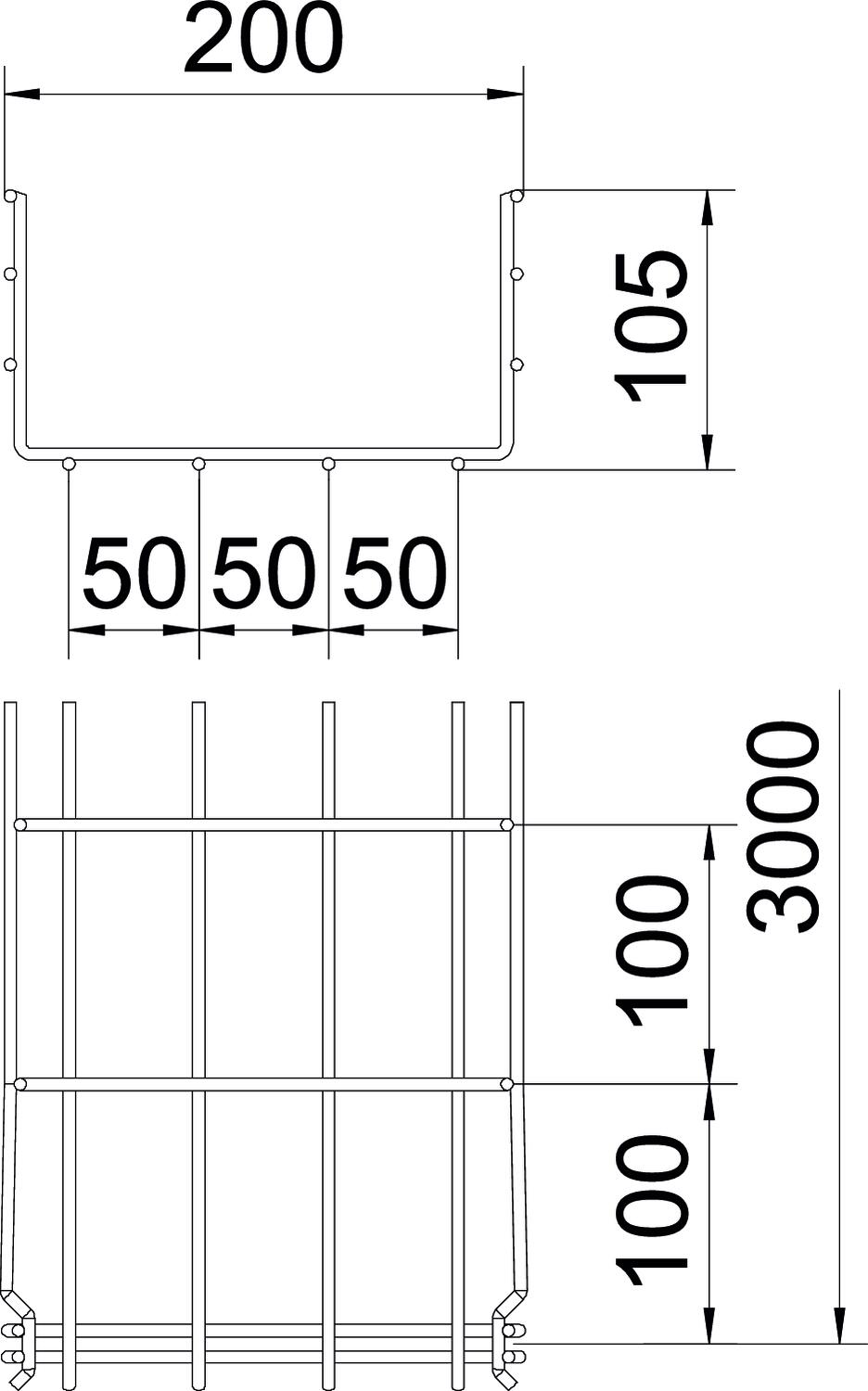

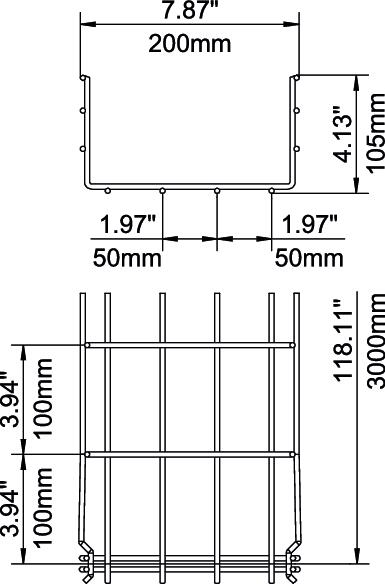

Misure

Altezza	105 mm
Altezza	4,13 in
Dimensione B	200 mm
Dimensione H	108 mm

Larghezza	200 mm
Larghezza	7,87 in
Lughezza.	3000 mm

Carichi

Distanza tra gli appoggi 1,0 m	1 kN/m
Distanza tra gli appoggi 1,5 m	0,7 kN/m
Distanza tra gli appoggi 2,0 m	0,4 kN/m

Distanza tra gli appoggi 2,5 m	0,25 kN/m
Distanza tra gli appoggi 3,0 m	0,25 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	4,1707 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Metro

Declared Unit Quantity	1
Impronta CO2 (GWP) dalla culla al cancello	4,1707 kg CO2e / 1 Metro

Dati tecnici

Diagramma di carico della passerella grigliata GRM 105

Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Carico passerella-cavi ammesso in kN/m senza peso operatore

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	no	127 020 309	6002431	m	3 m	25,70 CHF Prezzo / 1 m
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	no	127 021 189	6002433	m	3 m	33,50 CHF Prezzo / 1 m
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	no	127 020 319	6002435	m	3 m	40,94 CHF Prezzo / 1 m
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	no	127 020 329	6002437	m	3 m	51,74 CHF Prezzo / 1 m
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	no	127 020 339	6002439	m	3 m	53,01 CHF Prezzo / 1 m
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	no	127 020 349	6002443	m	3 m	63,29 CHF Prezzo / 1 m
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	no	127 020 359	6002445	m	3 m	85,47 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio per passerella grigliata, a scatto FT	DGRR 200 FT	127 014 019	6001826	m	3 m	36,15 CHF Prezzo / 1 m
Giunto angolare FT	GEV 36 FT	127 028 019	6016723	pz	20 pz	2,19 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Morsetto per fissaggio del separatore	KS GR A2	127 008 069	6062282	pz	30 pz	192,78 CHF Prezzo / 100 pz
Separatore 85 DD	TSG 85 DD	127 063 689	6062331	m	3 m	19,66 CHF Prezzo / 1 m
Piastra uscita cavo FT	KAB GR FT	-----	6220142	pz	10 pz	13,63 CHF Prezzo / 1 pz
