Passerella grigliata GR-Magic® 105 A4 3000 | 400 | 105 | 4,8 | 363 | no

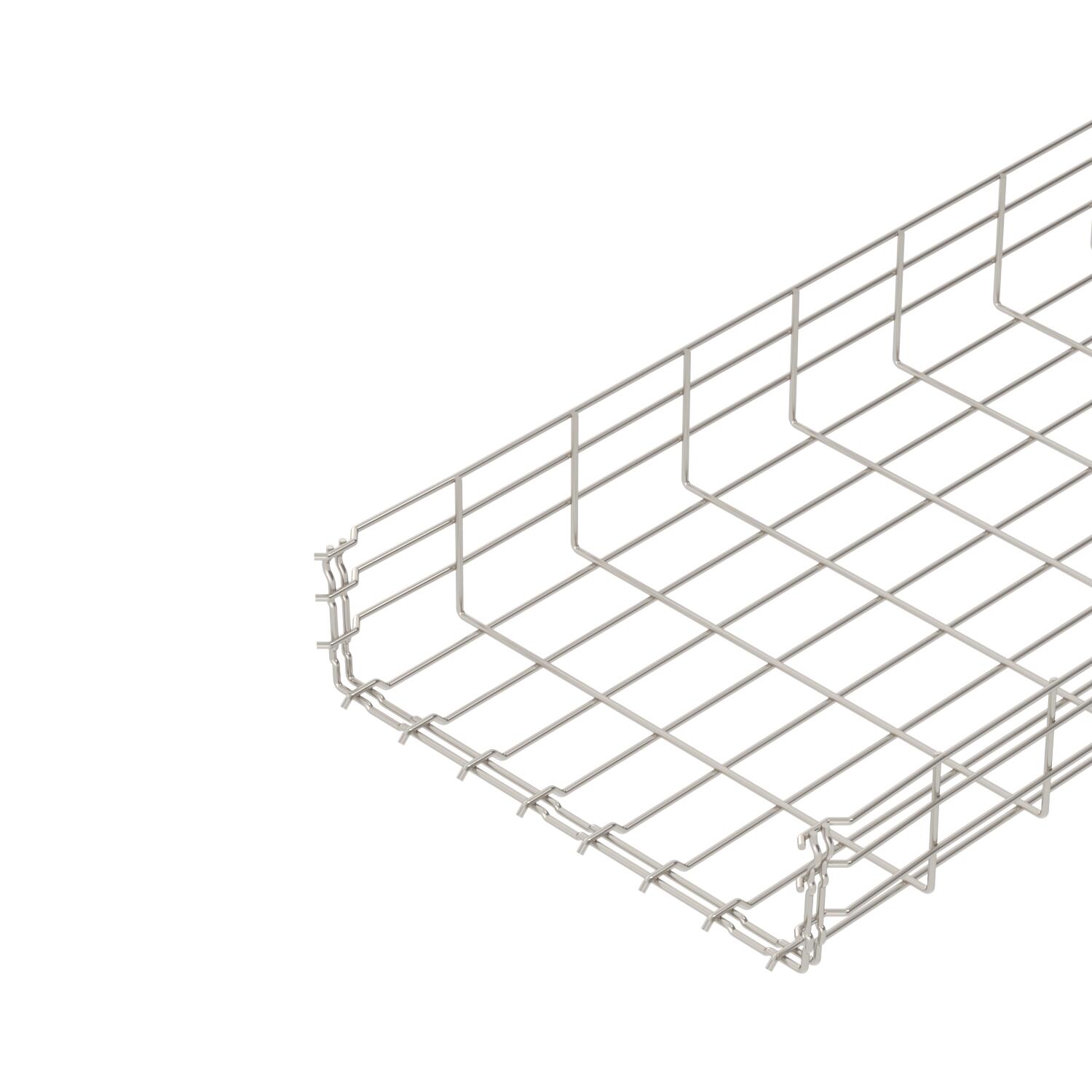

Passerella grigliata GR-Magic® 105 A4

N. art. 6002481 | EAN 4012195874966

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	105 mm

Diametro filo

Sezione utile

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

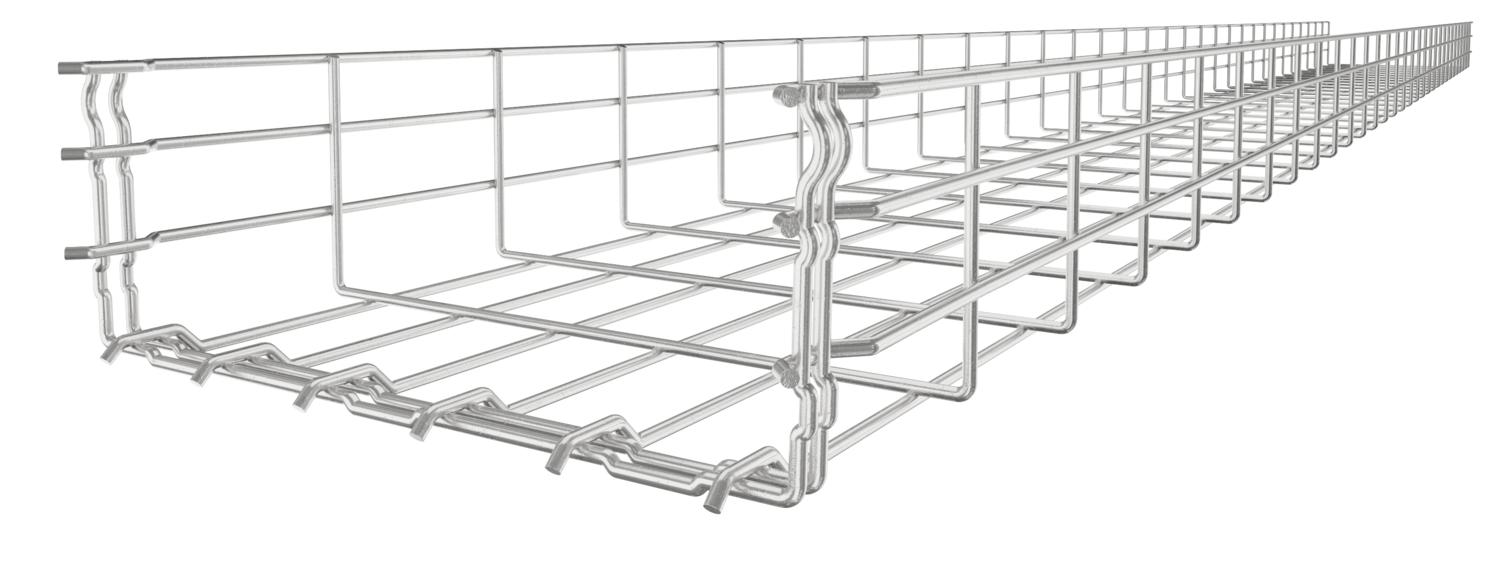

Passerella grigliata con giunto sagomato con bordo di altezza pari a 105 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

Per la passerella grigliata non sono necessari ulteriori componenti di collegamento, le due estremità vengono semplicemente inserite una nell'altra. La dimensione delle maglie è di 50 x 100 mm.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	sì
Colore	acciaio inox
Connettore senza viti	sì
Diametro filo	4,8 mm
Dimensionee	105x400x3000
Forma del profilato	Forma a U
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4401

Separatore integrato	NULL
Sezione utile	36300 mm²
Sezione utile	363 cm²
Superficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

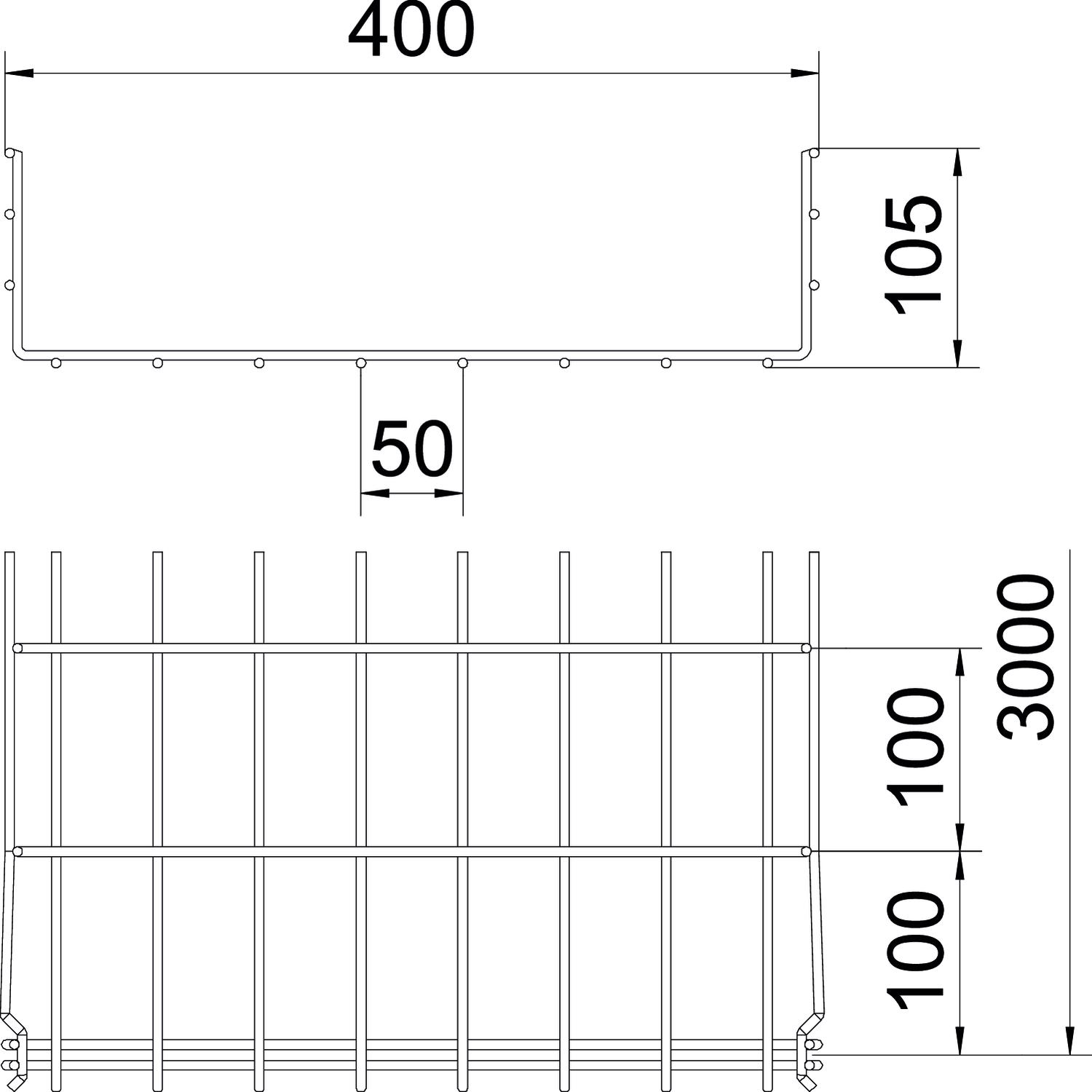

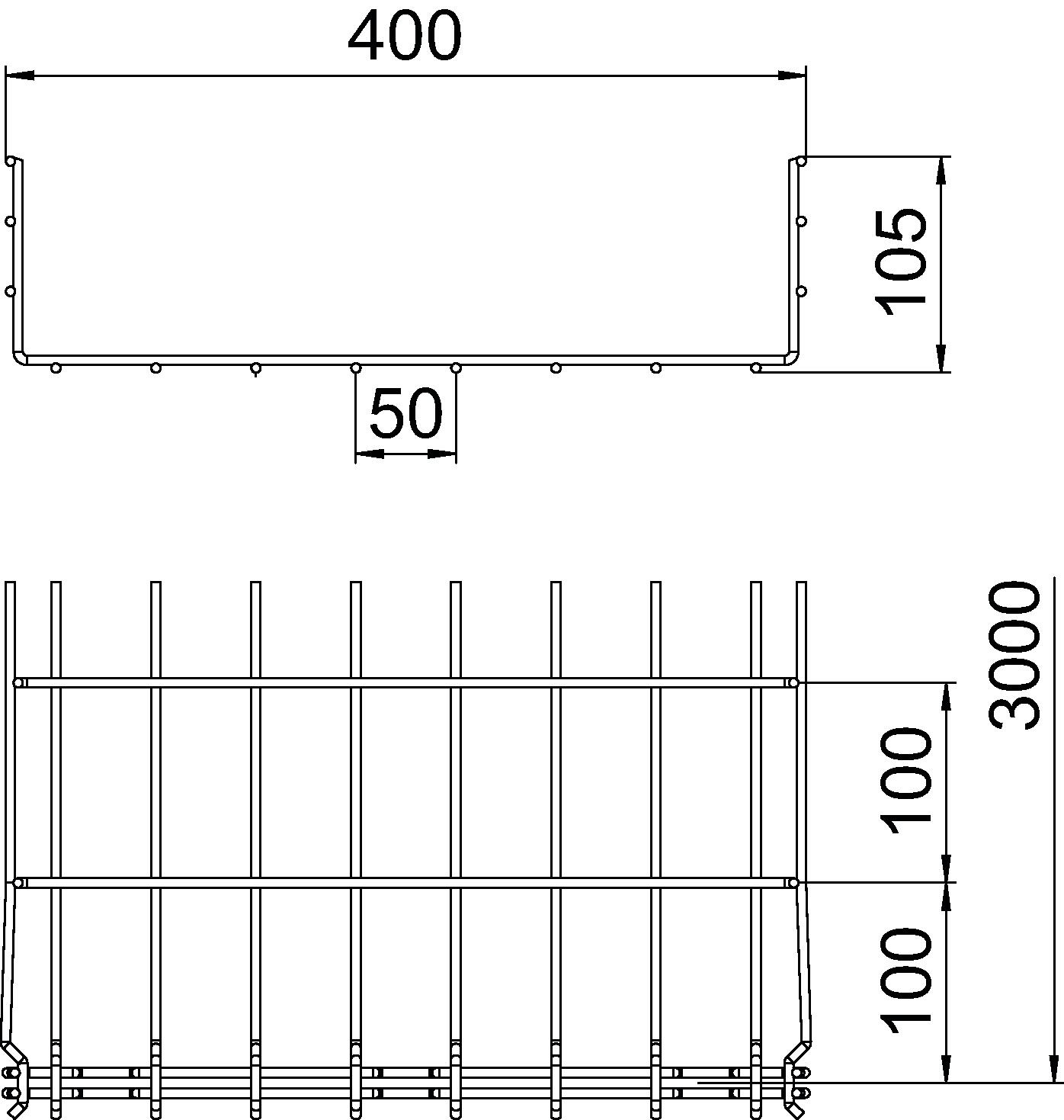

Misure

Altezza	105 mm
Altezza	4,13 in
Dimensione B	400 mm
Dimensione H	108 mm

Larghezza	400 mm
Larghezza	15,75 in
Lughezza.	3000 mm

Carichi

Distanza tra gli appoggi 1,0 m	1,1 kN/m
Distanza tra gli appoggi 1,5 m	0,75 kN/m
Distanza tra gli appoggi 2,0 m	0,53 kN/m

Distanza tra gli appoggi 2,5 m	0,38 kN/m
Distanza tra gli appoggi 3,0 m	0,3 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	14,0031 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	14,0031 kg CO2e / 1 Metro

Dati tecnici

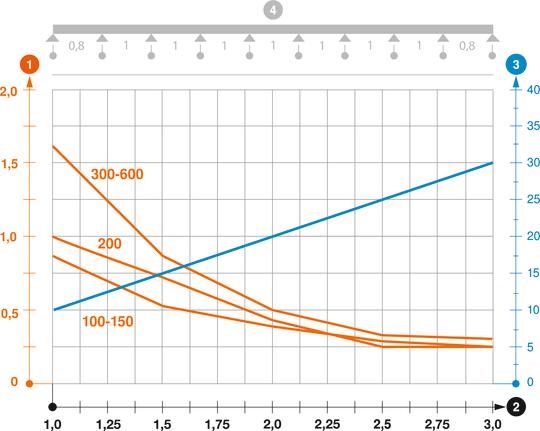

Diagramma di carico della passerella grigliata GRM 105

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRM 105 100 A4	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	no	6002475	m	3 m	109,66 CHF Prezzo / 1 m
GRM 105 150 A4	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	no	6002476	m	3 m	146,23 CHF Prezzo / 1 m
GRM 105 200 A4	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	no	6002477	m	3 m	160,58 CHF Prezzo / 1 m
GRM 105 300 A4	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	no	6002479	m	3 m	196,63 CHF Prezzo / 1 m
GRM 105 400 A4	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	no	6002481	m	3 m	247,66 CHF Prezzo / 1 m
GRM 105 500 A4	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	no	6002483	m	3 m	307,37 CHF Prezzo / 1 m
GRM 105 600 A4	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	no	6002485	m	3 m	356,08 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto angolare A4	GEV 36 A4	127 028 089	6016764	pz	10 pz	4,87 CHF Prezzo / 1 pz

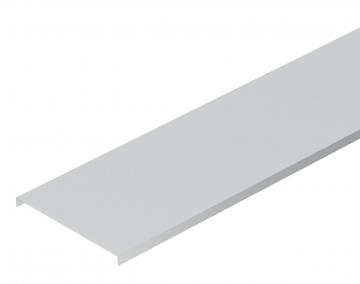

Coperchio, non forato A4	DRLU 400 A4	-----	6052995	m	3 m	232,35 CHF Prezzo / 1 m
