Passerella grigliata GR-Magic® 105 A2 3000 | 500 | 105 | 4,8 | 459 | no

Passerella grigliata GR-Magic® 105 A2

N. art. 6002466 | EAN 4012195149682 | ELDAS-No. 127 022 249

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	105 mm

Diametro filo

Sezione utile

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

Passerella grigliata con giunto sagomato con bordo di altezza pari a 105 mm.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

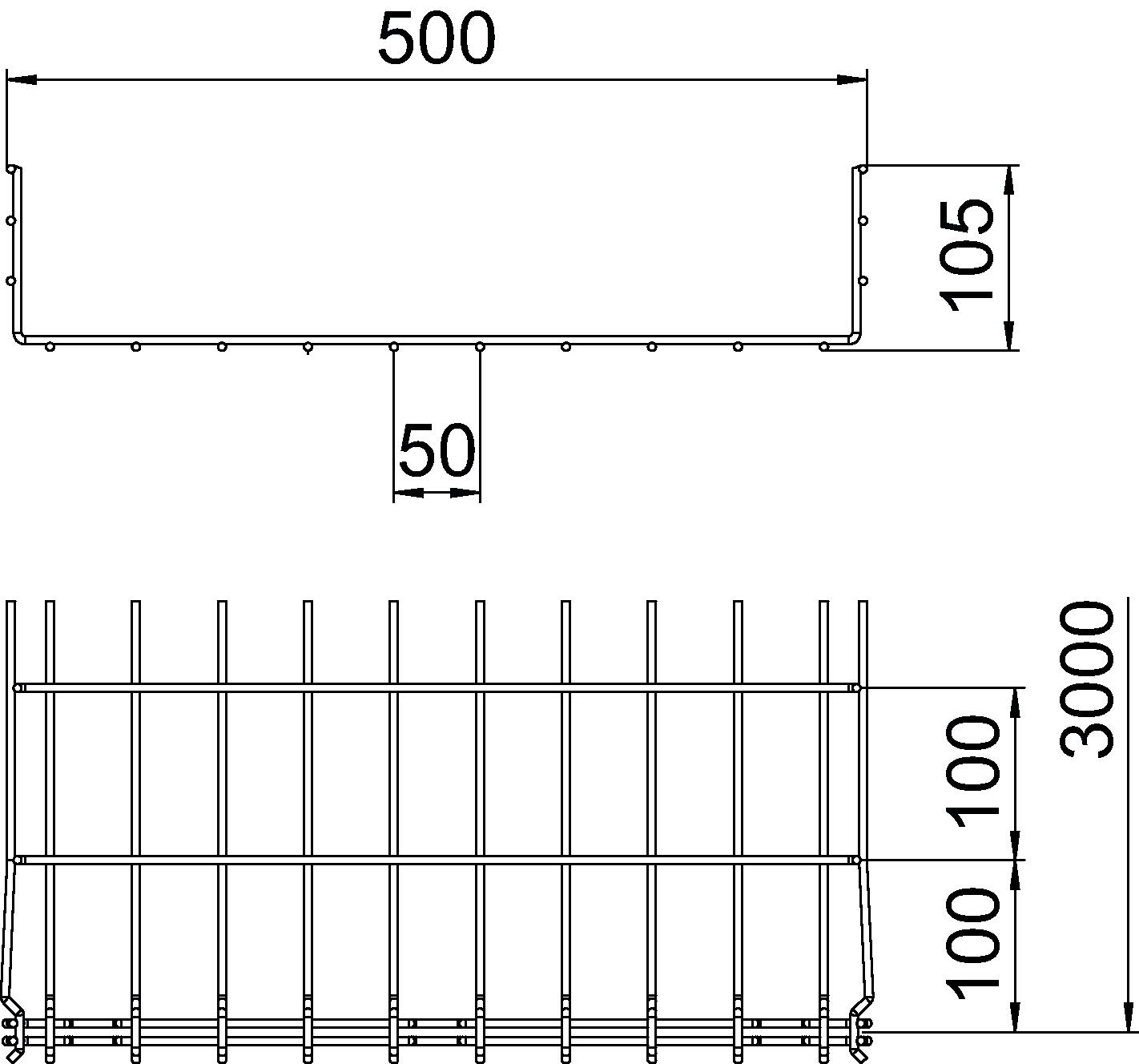

Per la passerella grigliata non sono necessari ulteriori componenti di collegamento, le due estremità vengono semplicemente inserite una nell'altra. La dimensione delle maglie è di 50 x 100 mm.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	sì
Altezza	105 mm
Altezza	4,13 in
Colore	acciaio inox
Connettore senza viti	sì
Diametro filo	4,8 mm
Dimensione B	500 mm
Dimensione H	108 mm
Dimensionee	105x500x3000
Distanza tra gli appoggi 1,0 m	1,25 kN/m
Distanza tra gli appoggi 1,5 m	0,85 kN/m
Distanza tra gli appoggi 2,0 m	0,6 kN/m
Distanza tra gli appoggi 2,5 m	0,42 kN/m
Distanza tra gli appoggi 3,0 m	0,3 kN/m
Forma del profilato	Forma a U

Impronta CO2 (GWP) dalla culla al cancello	15,9728 kg CO2e / 1 Metro
Larghezza	19,69 in
Larghezza	500 mm
Lughezza.	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4301
Separatore integrato	NULL
Sezione utile	45900 mm²
Sezione utile	459 cm²
Superficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Dati tecnici

Diagramma di carico della passerella grigliata GRM 105

Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Carico passerella-cavi ammesso in kN/m senza peso operatore

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GRM 105 100 A2	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	no	127 022 209	6002451	m	3 m	79,93 CHF Prezzo / 1 m
GRM 105 150 A2	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	no	-----	6002455	m	3 m	101,16 CHF Prezzo / 1 m
GRM 105 200 A2	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	no	127 022 219	6002457	m	3 m	108,59 CHF Prezzo / 1 m
GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	no	127 022 229	6002460	m	3 m	133,51 CHF Prezzo / 1 m
GRM 105 400 A2	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	no	127 022 239	6002463	m	3 m	180,35 CHF Prezzo / 1 m
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	no	127 022 249	6002466	m	3 m	205,74 CHF Prezzo / 1 m
GRM 105 600 A2	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	no	-----	6002469	m	3 m	276,13 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio per passerella grigliata, a scatto A2	DGRR 500 A2	127 014 379	6001872	m	3 m	273,63 CHF Prezzo / 1 m
Connettore angolare A2	GEV 36 A2	127 028 029	6016731	pz	20 pz	2,95 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Separatore 85 A2	TSG 85 A2	-----	6062173	m	3 m	52,90 CHF Prezzo / 1 m
Morsetto per fissaggio del separatore	KS GR A2	127 008 069	6062282	pz	30 pz	192,78 CHF Prezzo / 100 pz
Piastra uscita cavo A2	KAB GR A2	-----	6220145	pz	10 pz	31,19 CHF Prezzo / 1 pz
