Passerella grigliata GR 105, plastificata, grigio chiaro, senza alogeni 3000 | 200 | 105 | 4,8 | 175 |

Passerella grigliata GR 105, plastificata, grigio chiaro, senza alogeni

N. art. 6005397 | EAN 4012196416011 | ELDAS-No. 127 020 119

N. art. / Tipo

Lughezza.	3000 mm

Larghezza

Altezza	105 mm

Diametro filo

Sezione utile

Descrizione del prodotto

Descrizione del prodotto

Passerella grigliata composta da fili in acciaio saldati a punto con bordo di altezza pari a 105 mm. Rivestita con Plascoat NG-10, privo di alogeni.
Schermatura elettromagnetica senza coperchio 15 dB, con coperchio 25 dB.

La dimensione delle maglie e 50 x 100 mm de le larghezze 100 - 600 mm.

Versione in acciaio inossidabile su richiesta.

Dati tecnici

Dati tecnici

Colore	grigio chiaro; RAL 7035
Diametro filo	4,8 mm

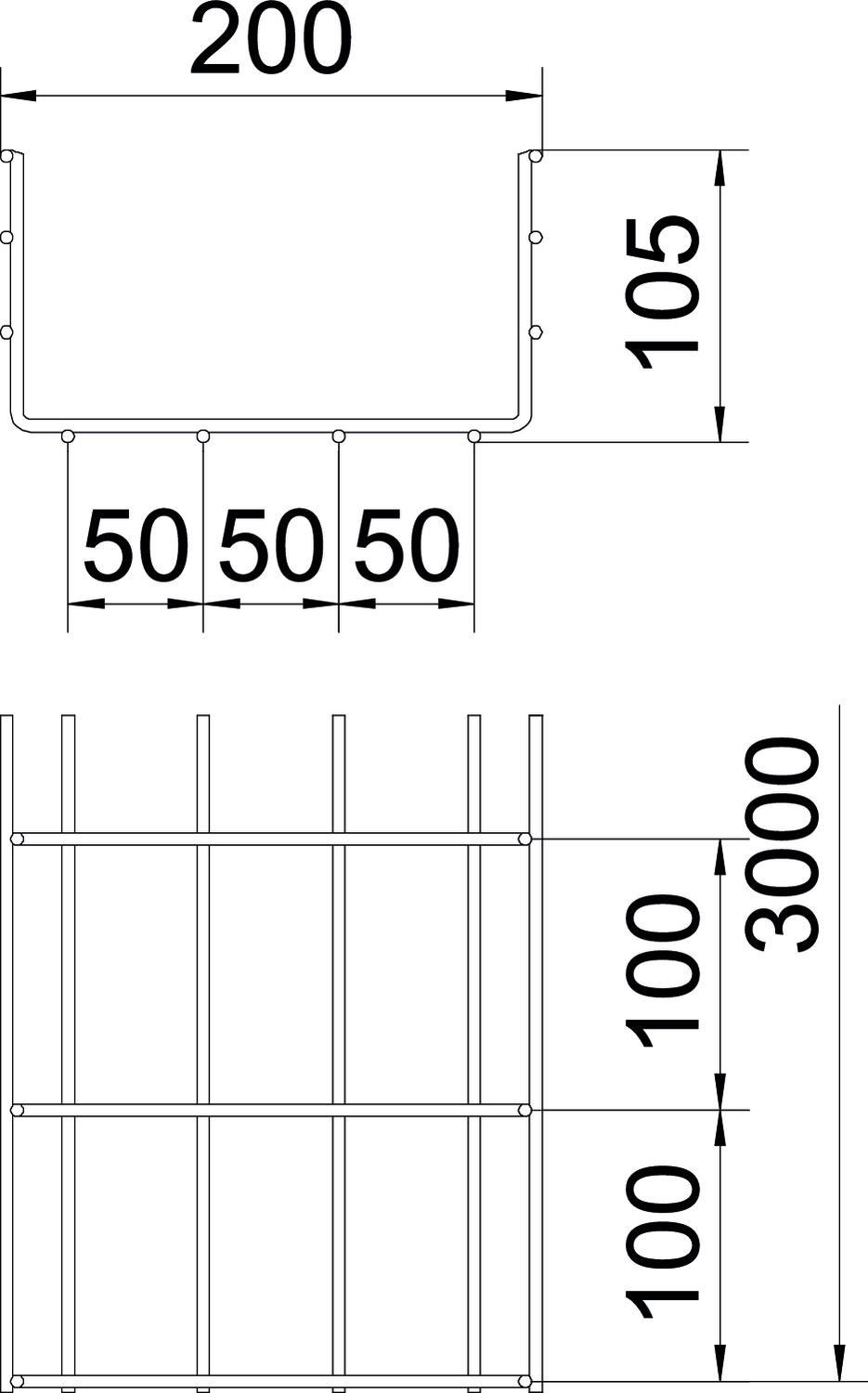

Dimensionee	105x200x3000
Forma del profilato	Forma a U
Materiale	Acciaio

Separatore integrato	NULL
Sezione utile	175 cm²
Sezione utile	17500 mm²
Superficie	NG-10 - Plascoat, privo di alogeni
Tipo di giunto sistema portacavi	avvitato

Misure

Altezza	105 mm
Dimensione B	200 mm

Larghezza	200 mm
Lughezza.	3000 mm

Carichi

Distanza tra gli appoggi 1,0 m	1 kN/m
Distanza tra gli appoggi 2,0 m	0,4 kN/m

Distanza tra gli appoggi 3,0 m	0,25 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	3,5415 kg CO₂e
Data di rilevazione valore CO2	2025-05-27T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	3,5415 kg CO2e / 1 Metro

Dati tecnici

Diagramma di carico passerella grigliata tipo GR 105

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Diametro filo	Sezione utile	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
GR 105 100 STK	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	127 020 109	6005395	m	3 m	34,24 CHF Prezzo / 1 m
GR 105 200 STK	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	127 020 119	6005397	m	3 m	46,25 CHF Prezzo / 1 m
GR 105 300 STK	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	127 020 129	6005401	m	3 m	60,58 CHF Prezzo / 1 m
GR 105 400 STK	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	127 020 139	6005403	m	3 m	70,16 CHF Prezzo / 1 m
GR 105 500 STK	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	127 020 149	6005405	m	3 m	81,13 CHF Prezzo / 1 m
GR 105 600 STK	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	127 020 159	6005407	m	3 m	142,11 CHF Prezzo / 1 m
