Passerella grigliata G Magic® 75 FT
N. art. 6005523 | EAN 4012195686408 | ELDAS-No. 127 020 619
- Descrizione del prodotto
-
Descrizione del prodottoPasserella grigliata con forma a G ad innesto rapido senza l'utilizzo di morsetti di giunzione.
Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.
Schermatura magnetica 15 dB.
-
- Dati tecnici
-
Dati tecnici

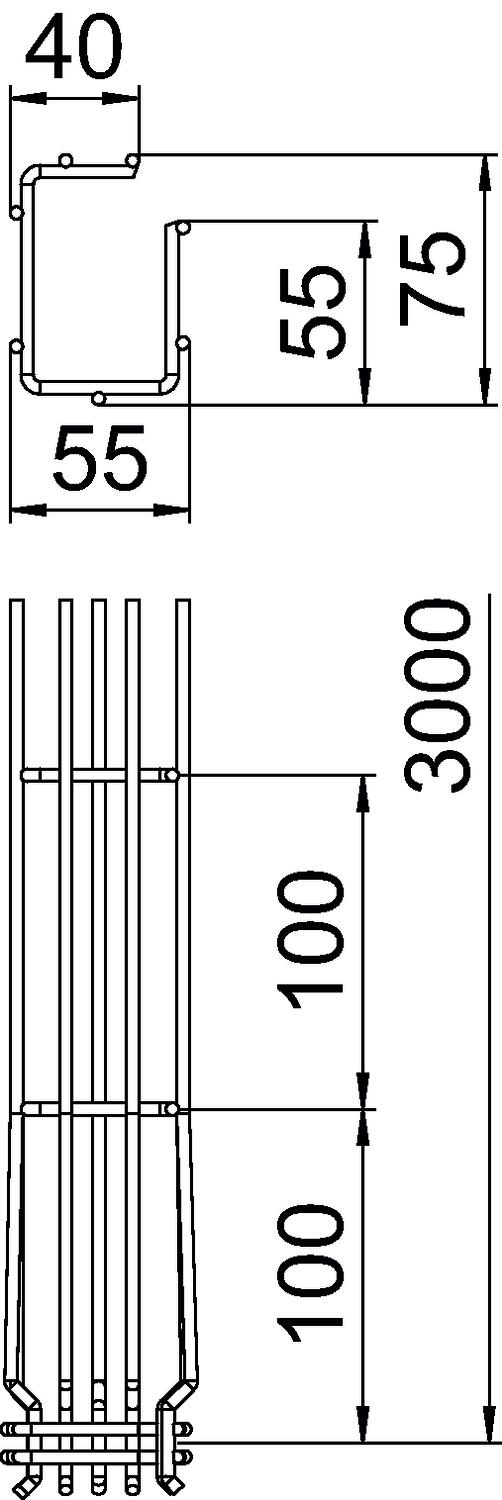

Acciaio inossidabile, decapato no Altezza 2,95 in Altezza 75 mm Colore zinco Connettore senza viti sì Diametro filo 3,9 mm Dimensione A 53 mm Dimensione B 53 mm Dimensione C 38 mm Dimensione H 73 mm Dimensionee 75x50x3000 Forma del profilato Forma a G Impronta CO2 (GWP) dalla culla al cancello 1,768 kg CO2e / 1 Metro Larghezza 1,97 in Larghezza 50 mm Lughezza. 3000 mm Mantenimento funzionale sì Materiale Acciaio Separatore integrato NULL Sezione utile 22 cm² Sezione utile 2200 mm² Superficie zincato a caldo per immersione Tipo di giunto sistema portacavi Fissaggio a scatto Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore connettore integrato - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Connettore a giunto FT
GSV 34 FT 127 028 009 6016634 20 pz 2,84 CHF Prezzo / 1 pz
Fissaggio a pavimento e a parete FT
WB GR FT ----- 6017160 20 pz 6,47 CHF Prezzo / 1 pz - Download
-
Scheda tecnica G-GRM 75 50 FT / 6005523 , 0.23MB , pdfDichiarazione di conformità UE G-GRM 75 50 FT / 6005523 , 0.13MB , pdfREACH Dichiarazione di conformità G-GRM 75 50 FT / 6005523 , 0.12MB , pdfRoHS Dichiarazione di conformità G-GRM 75 50 FT / 6005523 , 0.13MB , pdfDichiarazione ambientale di prodotto (EPD) G-GRM 75 50 FT / 6005523 , 1.48MB , pdfGuida alla scelta GR-Magic® , 0.66MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di passerelle grigliate , 9.52MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
