Passerella grigliata G Magic® 150 FT
N. art. 6005529 | EAN 4012195686422 | ELDAS-No. 127 020 639
- Descrizione del prodotto
-
Descrizione del prodottoPasserella grigliata con forma a G ad innesto rapido senza l'utilizzo di morsetti di giunzione.
Possibile montaggio diretto a parete e a soffitto. Le indicazioni relative al carico per i diversi tipi di posa sono disponibili su richiesta.
Schermatura magnetica 15 dB.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore zinco Conformità ROHS sì Connettore senza viti sì Diametro filo 3,9 mm Dimensionee 150x100x3000 Forma del profilato Forma a G Mantenimento funzionale sì Materiale Acciaio Separatore integrato NULL Serie di prodotti Serie G-GRM Sezione utile 107 cm² Sezione utile 10700 mm² Superficie zincato a caldo per immersione Tipo di giunto sistema portacavi Fissaggio a scatto Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore connettore integrato Misure

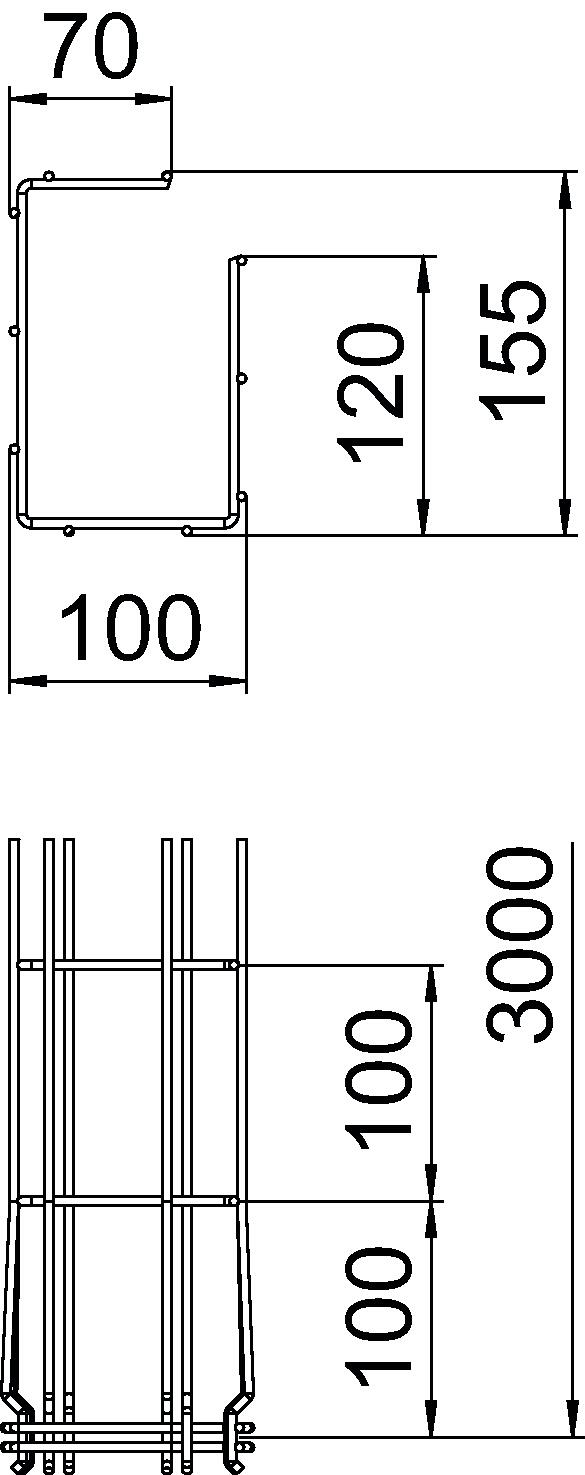

Altezza 5,91 in Altezza 150 mm Dimensione A 120 mm Dimensione B 100 mm Dimensione C 68 mm Dimensione H 155 mm Larghezza 100 mm Larghezza 3,94 in Lughezza. 3000 mm Carichi
Distanza tra gli appoggi 1,0 m 0,6 kN/m Distanza tra gli appoggi 1,5 m 0,5 kN/m Distanza tra gli appoggi 2,0 m 0,35 kN/m Distanza tra gli appoggi 2,5 m 0,3 kN/m Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 2,7376 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit Metro Declared Unit Quantity 1 Impronta CO2 (GWP) dalla culla al cancello 2,7376 kg CO2e / 1 Metro - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Connettore a giunto FT
GSV 34 FT 127 028 009 6016634 20 pz 2,89 CHF Prezzo / 1 pz
Fissaggio a pavimento e a parete FT
WB GR FT ----- 6017160 20 pz 6,59 CHF Prezzo / 1 pz - Download
-
