Passerella a scaletta LG 60, 6 m VS A4 6000 | 500 | 1,5 | no | Acciaio INOX 1.4571 | non trattato, ulteriore trattamento

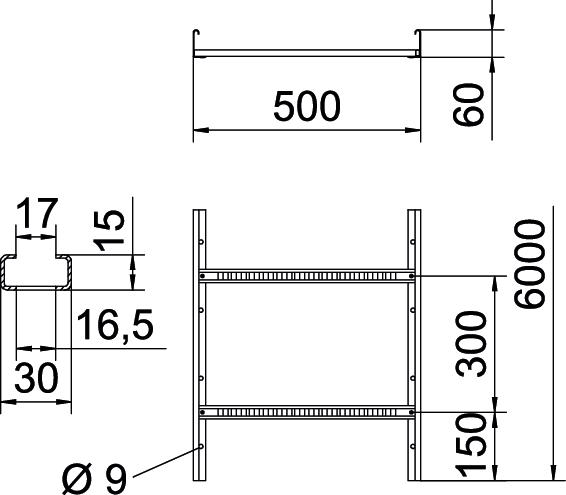

Passerella a scaletta LG 60, 6 m VS A4

N. art. 6101223 | EAN 4012195022121

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio INOX 1.4571

Superficie	non trattato, ulteriore trattamento

Descrizione del prodotto

Descrizione del prodotto

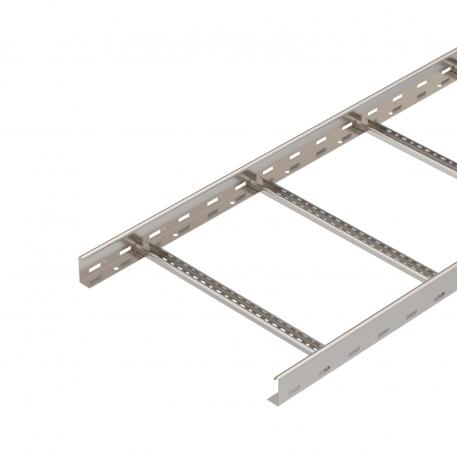

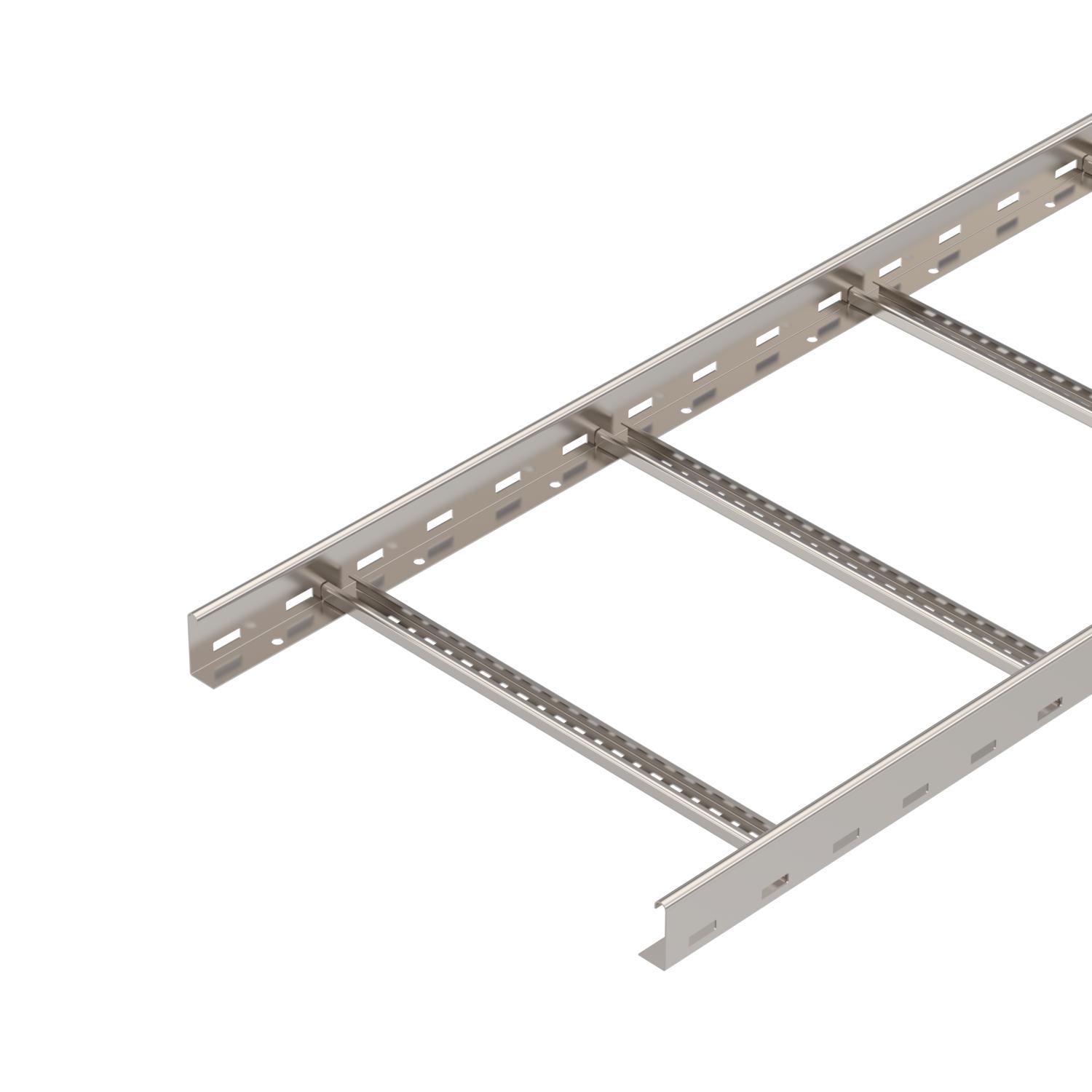

Passerella con longherone forato, con bordo di altezza pari a 60 mm, pioli del profilato a C rivettati e aperti verso l'alto (versione VS).
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

La passerella a scaletta viene fornita in versione ripiegata.

Potete trovare la staffa reggicavo adatta del tipo BS-H... nei sistemi di passerelle a spalliera.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	acciaio inox
Dimensione B	500 mm
Dimensionee	60x500x6000
Dimensioni	60x500x6000
Distanza tra gli appoggi 1,5 m	3,1 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	1,1 kN/m
Distanza tra gli appoggi 3,5 m	0,75 kN/m
Distanza tra gli appoggi 4,0 m	0,45 kN/m
Distanza tra gli appoggi 4,5 m	0,3 kN/m
Distanza tra gli appoggi 5,0 m	0,15 kN/m
Distanza tra i pioli	300 mm

Fissaggio del piolo	ribaditura cieca
Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	17,2807 kg CO2e / 1 Metro
Larghezza	500 mm
Lughezza.	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio INOX 1.4571
Schlitzmaß Sprosse	16,50
Sezione utile	24800 mm²
Sezione utile	248 cm²
Spessore longherone	1,5 mm
Superficie	non trattato, ulteriore trattamento
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

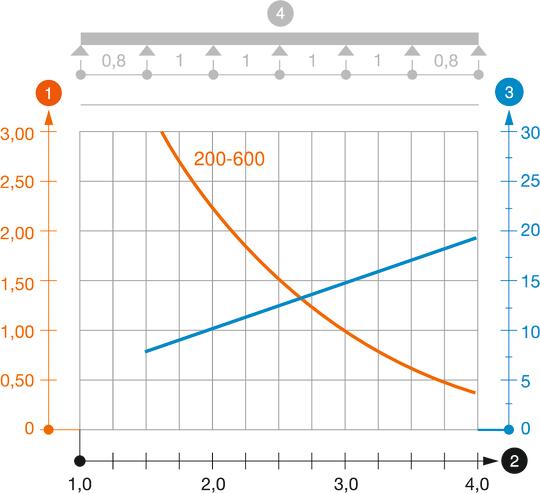

Diagramma di carico passerella tipo LG 60 VS

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Superficie	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LG 620 VS6 A4	6000 mm	200 mm	1,5 mm	no	Acciaio INOX 1.4571	non trattato, ulteriore trattamento	6101200	m	6 m	251,49 CHF Prezzo / 1 m
LG 630 VS6 A4	6000 mm	300 mm	1,5 mm	no	Acciaio INOX 1.4571	non trattato, ulteriore trattamento	6101208	m	6 m	272,39 CHF Prezzo / 1 m
LG 640 VS6 A4	6000 mm	400 mm	1,5 mm	no	Acciaio INOX 1.4571	non trattato, ulteriore trattamento	6101216	m	6 m	292,68 CHF Prezzo / 1 m
LG 650 VS6 A4	6000 mm	500 mm	1,5 mm	no	Acciaio INOX 1.4571	non trattato, ulteriore trattamento	6101223	m	6 m	313,69 CHF Prezzo / 1 m
LG 660 VS6 A4	6000 mm	600 mm	1,5 mm	no	Acciaio INOX 1.4571	non trattato, ulteriore trattamento	6101232	m	6 m	335,34 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con bussola girevole A4	DRL 500 A4	-----	6052985	m	3 m	602,33 CHF Prezzo / 1 m
Giunto longitudinale A4	LVG 60 A4	-----	6208835	pz	10 pz	18,86 CHF Prezzo / 1 pz
Giunto angolare 60 A4	LWVG 60 A4	-----	6208891	pz	10 pz	19,59 CHF Prezzo / 1 pz
Giunto snodato A4	LGVG 60 A4	-----	6208932	pz	10 pz	39,13 CHF Prezzo / 1 pz
Curva 90° 60 A4	LB 90 650 R3 A4	-----	6225108	pz	1 pz	444,76 CHF Prezzo / 1 pz

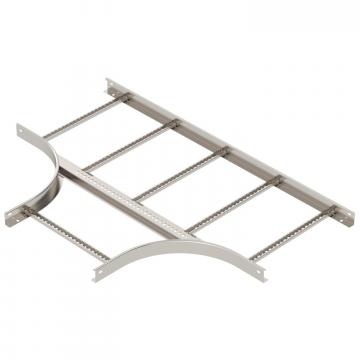

Raccordo a T 60 A4	LT 650 R3 A4	-----	6225276	pz	1 pz	883,61 CHF Prezzo / 1 pz

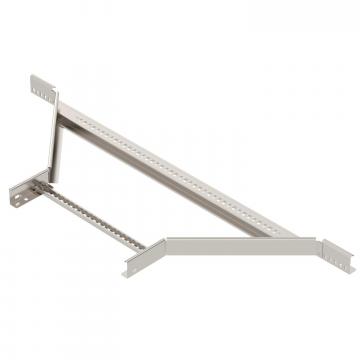

Derivazione laterale 60 A4	LAA 650 R3 A4	-----	6225900	pz	1 pz	860,59 CHF Prezzo / 1 pz
Elemento per curve snodate 60 A4	LGBE 650 A4	-----	6225486	pz	1 pz	239,36 CHF Prezzo / 1 pz
Calotta di protezione 60	SKH 60 OR	127 008 359	6222537	Coppia	40 Coppia	5,07 CHF Prezzo / 1 Coppia
Separatore 45 A4	TSG 45 A4	-----	6062028	m	3 m	43,17 CHF Prezzo / 1 m
