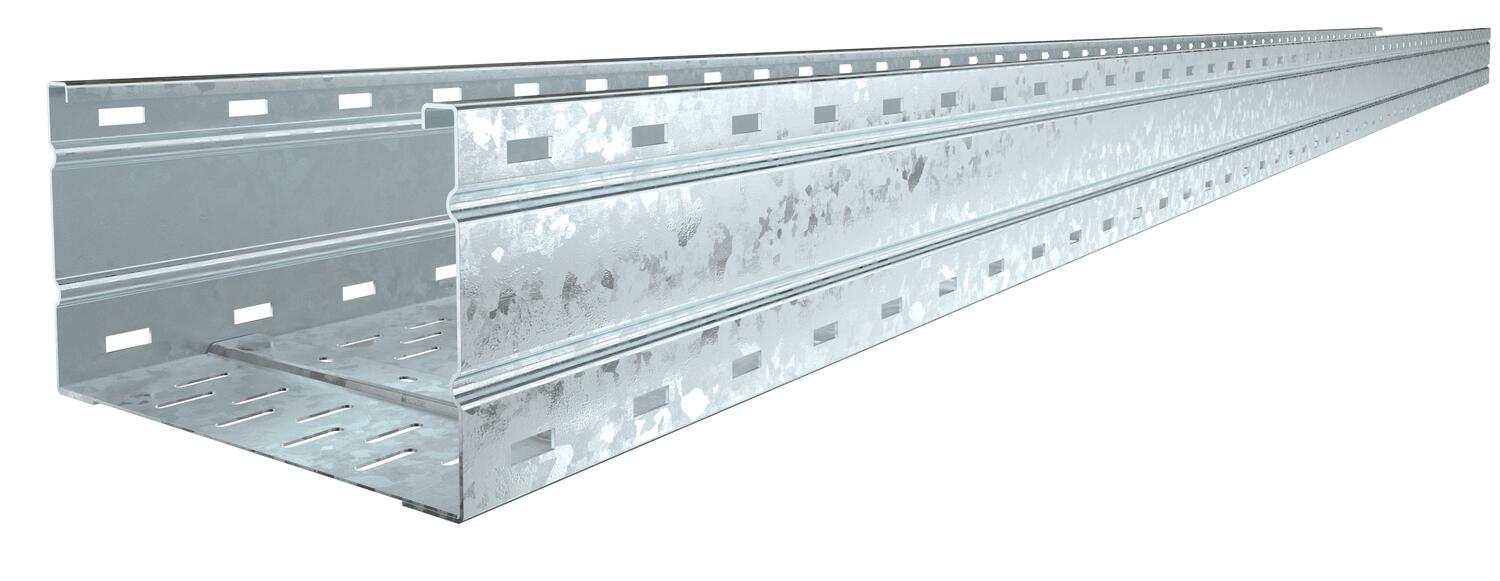

Passerella a grande portata WKSG 160 FT

N. art. 6098550 | EAN 4012196810734

no
6000 mm
2 mm
Descrizione del prodotto
Descrizione del prodotto
Sistema di passerelle a grande portata, forato, con altezza dei bordi di 160 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

I giunti lineari tipo WRV 160 devono essere ordinati separatamente.

  • Schermatura magnetica
  • Underwriters Laboratories Inc., USA & Canada
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Dichiarazione di conformità UKCA
  • Passerella portacavi a grande portata, altezza del bordo 160 mm
  • Dichiarazione ambientale di prodotto (EPD)
  • Impronta di carbonio (PCF)
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato no
Altezza 160 mm
Colore zinco
Dimensione B 200 mm
Dimensione L 6000 mm
Dimensionee 160x200x6000
Dimensioni 200x6000
Distanza tra gli appoggi 7,0 m 1 kN/m
Distanza tra gli appoggi 3,0 m 2,9 kN/m
Distanza tra gli appoggi 3,5 m 2,59 kN/m
Distanza tra gli appoggi 4,0 m 2,3 kN/m
Distanza tra gli appoggi 4,5 m 2,04 kN/m
Distanza tra gli appoggi 5,0 m 1,8 kN/m
Distanza tra gli appoggi 6,0 m 1,4 kN/m
Distanza tra gli appoggi 8,0 m 0,7 kN/m
Foratura laterale sì
Foro di montaggio nel pavimento sì
Impronta CO2 (GWP) dalla culla al cancello 19,278 kg CO2e / 1 Metro
Larghezza 200 mm
Lughezza. 6000 mm
Lunghezza utile 6000 mm
Magnetische Schirmdämpfung mit Deckel 50 dB
Mantenimento funzionale no
Materiale Acciaio
Schermatura magnetica senza coperchio 20 dB
Sezione utile 30200 mm²
Sezione utile 302 cm²
Spessore lamiera 2 mm
Superficie zincato a caldo per immersione
Tipo di giunto sistema portacavi avvitato
Versione a grande portata sì
Versione connettore senza connettore

Dati tecnici

Diagramma di carico passerella portacavi a grande portata tipo WKSG 160

Diagramma di carico passerella portacavi a grande portata tipo WKSG 160
  • Carico passerella-cavi ammesso in kN/m senza peso operatore Carico passerella-cavi ammesso in kN/m senza peso operatore
  • Distanza tra gli appoggi in m Distanza tra gli appoggi in m
  • Flessione passerella in mm con kN/m ammessi Flessione passerella in mm con kN/m ammessi
  • Flessione di carico nella procedura di prova Flessione di carico nella procedura di prova
  • Curva di carico per larghezza passerella in mm Curva di carico per larghezza passerella in mm
  • Curva di flessione passerella in base alla distanza tra gli appoggi Curva di flessione passerella in base alla distanza tra gli appoggi
Tutti i tipi

Tutti i tipi

Tipo Mantenimento funzionale Lughezza. Larghezza Spessore lamiera N. art. Quantità Conf. Prezzo di listino IVA escl.
WKSG 162 FT no 6000 mm 200 mm 2 mm 6098550
6 m 145,48 CHF Prezzo / 1 m
WKSG 163 FT no 6000 mm 300 mm 2 mm 6098554
6 m 157,78 CHF Prezzo / 1 m
WKSG 164 FT no 6000 mm 400 mm 2 mm 6098558
6 m 176,41 CHF Prezzo / 1 m
WKSG 165 FT no 6000 mm 500 mm 2 mm 6098562
6 m 193,96 CHF Prezzo / 1 m
WKSG 166 FT no 6000 mm 600 mm 2 mm 6098566
6 m 208,66 CHF Prezzo / 1 m
Accessorio

Accessori del sistema

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Coperchio con bussola girevole DD Coperchio con bussola girevole DD WDRL 1116 20 DD ----- 6227600
3 m 53,77 CHF Prezzo / 1 m
Giunto longitudinale FT Giunto longitudinale FT WRVL 160 FT ----- 6227716
2 pz 58,79 CHF Prezzo / 1 pz
Giunto angolare 45°, interno 160 FT Giunto angolare 45°, interno 160 FT WRWV 160 I FT ----- 6227910
1 pz 163,60 CHF Prezzo / 1 pz
Giunto angolare di 45°, esterno 160 FT Giunto angolare di 45°, esterno 160 FT WRWV 160 A FT ----- 6227864
1 pz 130,22 CHF Prezzo / 1 pz
Giunto di base DD Giunto di base DD SSLB 200 DD 127 058 119 7070314
20 pz 6,37 CHF Prezzo / 1 pz
Giunto snodato FT Giunto snodato FT WRGV 160 FT ----- 6227961
2 pz 146,06 CHF Prezzo / 1 pz
Curva 90° 160 FT Curva 90° 160 FT WRB 90 162 FT ----- 6098730
1 pz 675,83 CHF Prezzo / 1 pz
Derivazione laterale 160 FT Derivazione laterale 160 FT WRAA 162 FT ----- 6098827
1 pz 824,02 CHF Prezzo / 1 pz
Giunzione angolare 160 FT Giunzione angolare 160 FT WEAS 160 FT ----- 6098864
1 pz 421,24 CHF Prezzo / 1 pz
Separatore 110 DD Separatore 110 DD TSG 110 DD 127 063 699 6062335
3 m 22,61 CHF Prezzo / 1 m
