Passerella a grande portata WKLG 160 FT 6000 | 200 | 2 | no

Passerella a grande portata WKLG 160 FT

N. art. 6227120 | EAN 4012196169399

N. art. / Tipo

Lughezza.	6000 mm

Larghezza

Spessore longherone	2 mm

Mantenimento funzionale	no

Descrizione del prodotto

Descrizione del prodotto

Passerella a grande portata con longherone laterale forato con 160 mm di altezza laterale. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

I giunti lineari tipo WRV 160 devono essere ordinati separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	160 mm
Colore	zinco
Dimensione B	200 mm
Dimensione L	6000 mm
Dimensionee	160x200x6000
Dimensioni	160 x 200
Distanza tra gli appoggi 7,0 m	1 kN/m
Distanza tra gli appoggi 3,0 m	2,9 kN/m
Distanza tra gli appoggi 3,5 m	2,59 kN/m
Distanza tra gli appoggi 4,0 m	2,3 kN/m
Distanza tra gli appoggi 4,5 m	2,04 kN/m
Distanza tra gli appoggi 5,0 m	1,8 kN/m
Distanza tra gli appoggi 6,0 m	1,4 kN/m
Distanza tra gli appoggi 8,0 m	0,7 kN/m

Fissaggio del piolo	ribaditura totale
Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	16,6798 kg CO2e / 1 Metro
Larghezza	200 mm
Lughezza.	6000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Schlitzmaß Sprosse	16,50
Sezione utile	28200 mm²
Sezione utile	282 cm²
Spessore longherone	2 mm
Superficie	zincato a caldo per immersione
Versione a grande portata	sì
Versione dei pioli	Profilo non forato

Dati tecnici

Schema di sollecitazione passerella a grande portata tipo WKLG 160

Carico passerella-cavi ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Flessione passerella in mm con kN/m ammessi
Flessione di carico nella procedura di prova
Curva di carico per larghezza passerella in mm
Curva di flessione passerella in base alla distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
WKLG 1620 FT	6000 mm	200 mm	2 mm	no	6227120	m	6 m	141,21 CHF Prezzo / 1 m
WKLG 1630 FT	6000 mm	300 mm	2 mm	no	6227139	m	6 m	145,14 CHF Prezzo / 1 m
WKLG 1640 FT	6000 mm	400 mm	2 mm	no	6227147	m	6 m	151,63 CHF Prezzo / 1 m
WKLG 1650 FT	6000 mm	500 mm	2 mm	no	6227155	m	6 m	160,52 CHF Prezzo / 1 m
WKLG 1660 FT	6000 mm	600 mm	2 mm	no	6227163	m	6 m	163,77 CHF Prezzo / 1 m

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Coperchio con bussola girevole DD	WDRL 1116 20 DD	-----	6227600	m	3 m	53,77 CHF Prezzo / 1 m
Giunto longitudinale FT	WRVL 160 FT	-----	6227716	pz	2 pz	58,79 CHF Prezzo / 1 pz

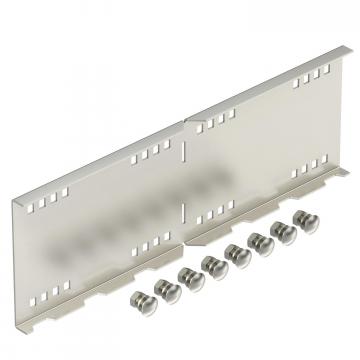

Giunto angolare 160 A2	WRWVK 160 A2	-----	6227836	pz	2 pz	145,88 CHF Prezzo / 1 pz
Giunto angolare 45°, interno 160 FT	WRWV 160 I FT	-----	6227910	pz	1 pz	163,60 CHF Prezzo / 1 pz
Giunto angolare di 45°, esterno 160 FT	WRWV 160 A FT	-----	6227864	pz	1 pz	130,22 CHF Prezzo / 1 pz
Giunto snodato FT	WRGV 160 FT	-----	6227961	pz	2 pz	146,06 CHF Prezzo / 1 pz
Separatore 110 DD	TSG 110 DD	127 063 699	6062335	m	3 m	22,61 CHF Prezzo / 1 m
Curva 90° 160 FT	WLB 90 162 FT	-----	6229425	pz	1 pz	567,18 CHF Prezzo / 1 pz
Raccordo di derivazione a T 160 A4	WLT 1620 A4	-----	6229820	pz	1 pz	3.168,48 CHF Prezzo / 1 pz

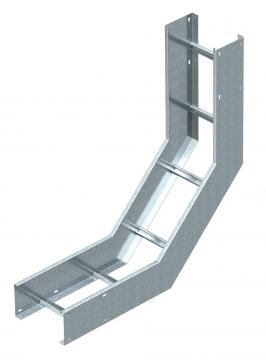

Curva verticale 90°, in salita 160 FT	WLBS 90 162 FT	-----	6230423	pz	1 pz	593,49 CHF Prezzo / 1 pz

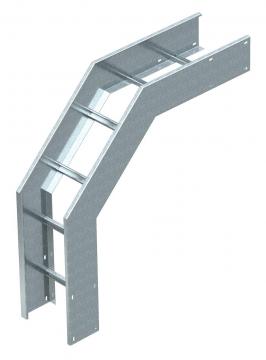

Curva verticale di 90°, in discesa 160 FT	WLBF 90 162 FT	-----	6230725	pz	1 pz	593,49 CHF Prezzo / 1 pz
