Morsetto a croce per conduttore tondo e piatto A4 Rd 8-10/FL30 |

morepic-1

morepic-2

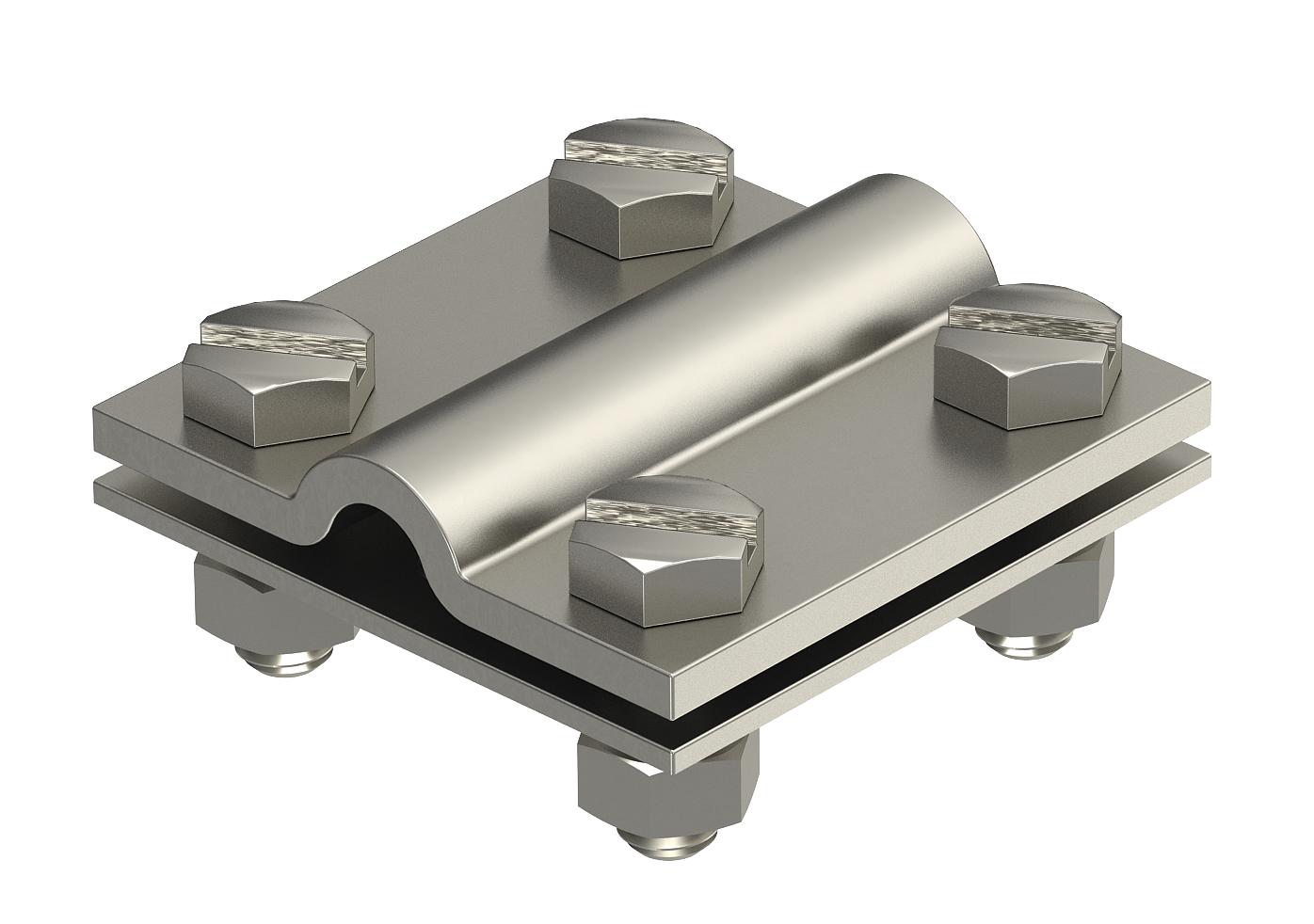

Morsetto a croce per conduttore tondo e piatto A4

N. art. 5312656 | EAN 4012195893141

N. art. / Tipo

Accoppiamento	Rd 8-10/FL30 mm

Descrizione del prodotto

Descrizione del prodotto

• conforme ai requisiti VDE 0185-305-3 (IEC/ EN 62305-3)
• intersezione: Rd 8-10 x FL 30
• montato con 4 viti a testa esagonale M8 x 25 e 4 dadi esagonali M8

Dati tecnici

Dati tecnici

Accoppiamento	Rd 8-10/FL30 mm
Adatto per collegamento	Tondo Rd 8-10 / Piatto Fl 30
Capacità di portata della corrente da fulmine	H/100 kA
Dimensionee	8-10mm

Materiale	Acciaio INOX 1.4571
Piastra intermedia	no
Tipo di Giunto	Morsetto a croce
Tipo di vite di fissaggio	Vite a testa esagonale

Misure

Dimensione A	60 mm

Dimensione B	60 mm

Tutti i tipi

Tutti i tipi

Tipo	Accoppiamento	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
252 S4 V4A	Rd 8-10/FL30 mm	5312308	pz	3600 pz	1.404,67 CHF Prezzo / 100 pz
252 8-10xFL30V4A	Rd 8-10/FL30 mm	5312656	pz	10 pz	2.467,84 CHF Prezzo / 100 pz

Download

Scheda tecnica 252 8-10xFL30V4A / 5312656 , 0.29MB , pdf

Manuale Guida di protezione da fulmini , 2.10MB , pdf

Manuale Guida per Sistemi di messa a terra , 2.10MB , pdf

Catalogo Messa a terra ed equipotenzializzazione , 16.24MB , pdf

Guida alla scelta Guida alla selezione per dispersori ad anello e di fondazione secondo DIN 18014 , 0.19MB , pdf

Istruzioni di montaggio Istruzioni di montaggio e installazione morsetto a croce , 2.00MB , pdf

Download

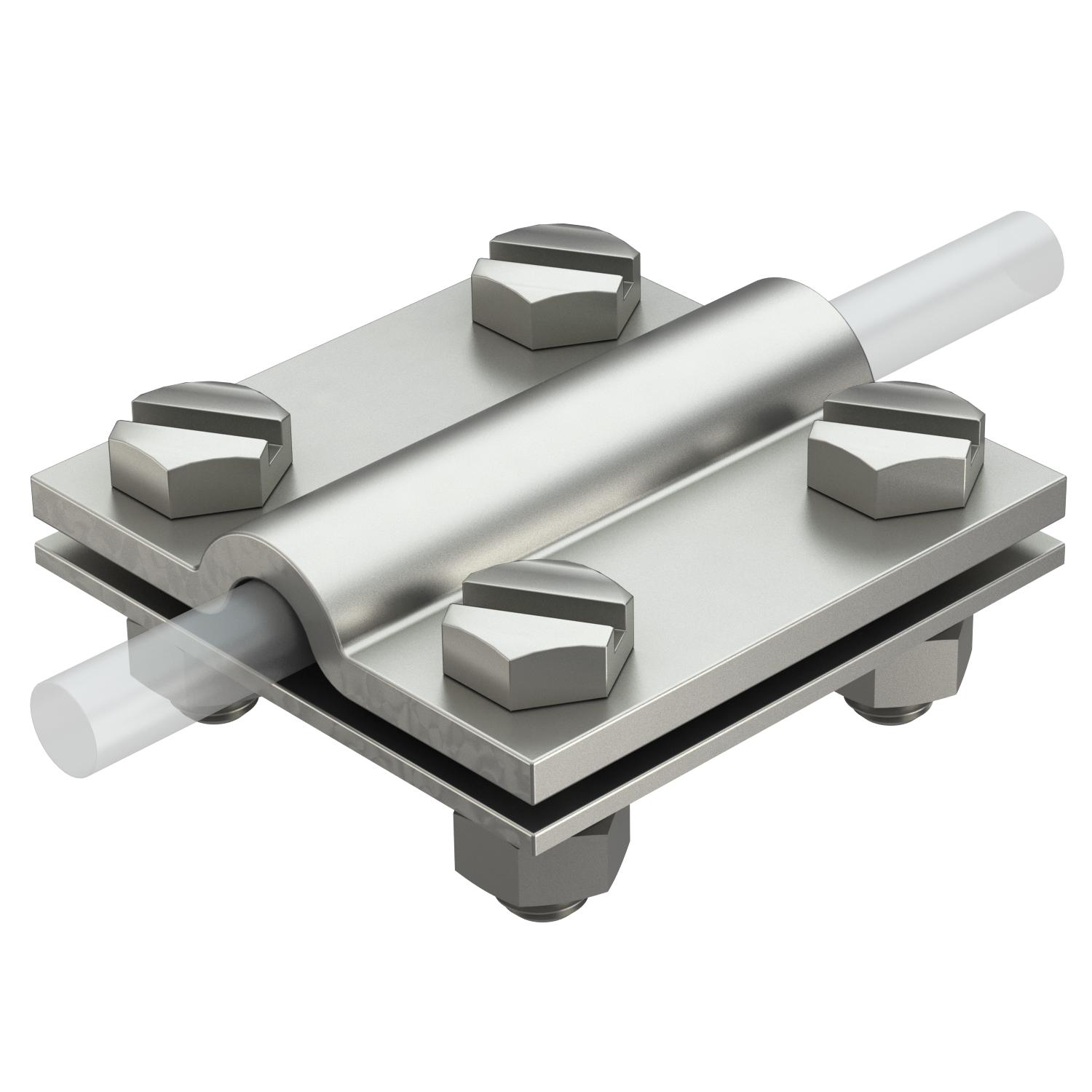

Grafico prodotto 252 8-10xFL30V4A / 5312656, 93.36 kB, jpg

Disegno quotato 252 8-10xFL30V4A / 5312656, 63.69 kB, jpg

252 8-10xFL30V4A / 5312656 252 8-10xFL30V4A / 5312656

Kreuzverbinder für Flach-und Rundleiter.rfa, 308.00 kB
