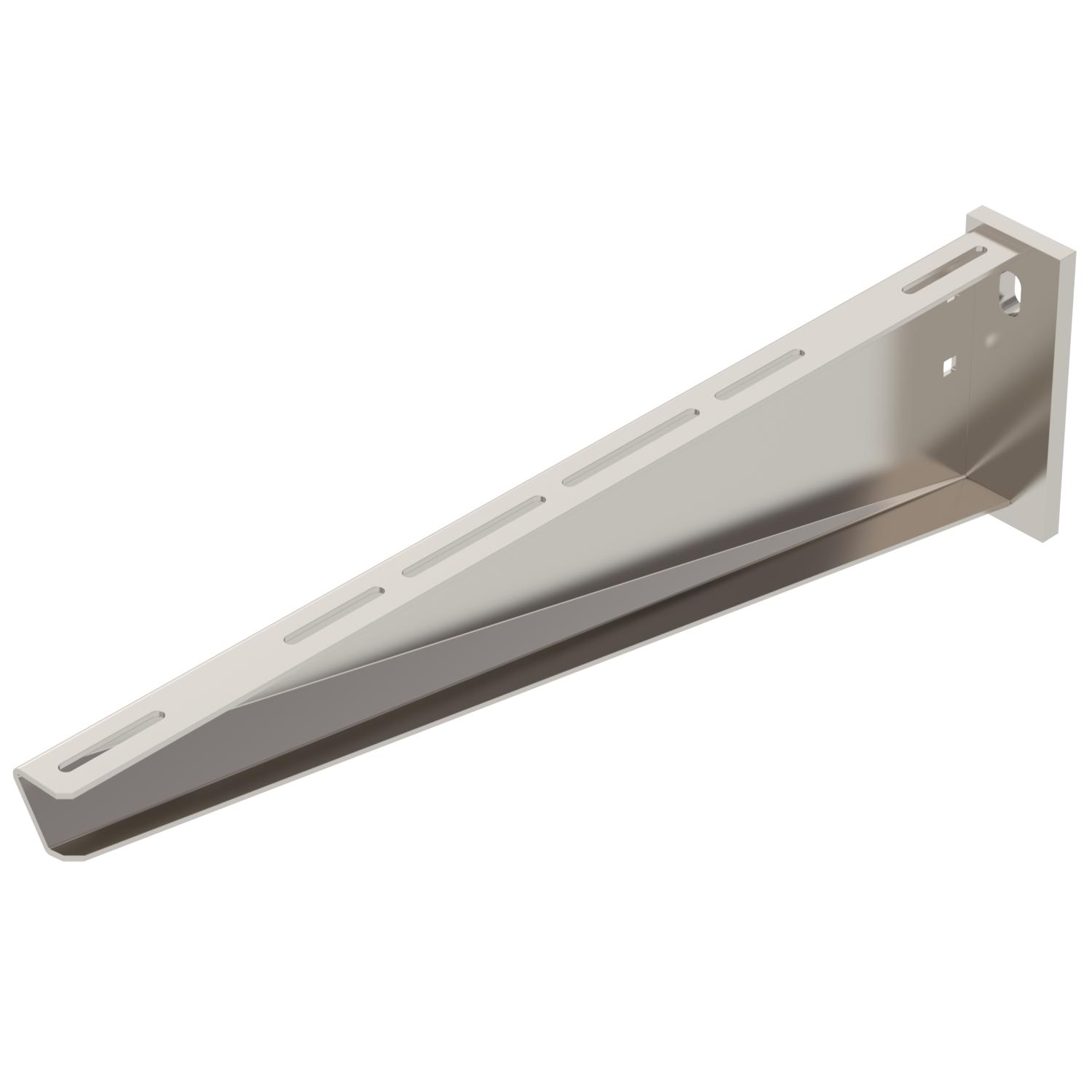

Mensola a parete e a profilato AW 55 A4

N. art. 6418638 | EAN 4012195913009

5,5 kN
acciaio inox
Torna alla panoramica
Descrizione del prodotto
Descrizione del prodotto
Mensola pesante a parete e a profilato piastra di supporto saldata.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Mensola parete e profilato
  • Profilato a U
  • Environmental Product Declaration (EPD)
  • Impronta di carbonio (PCF)

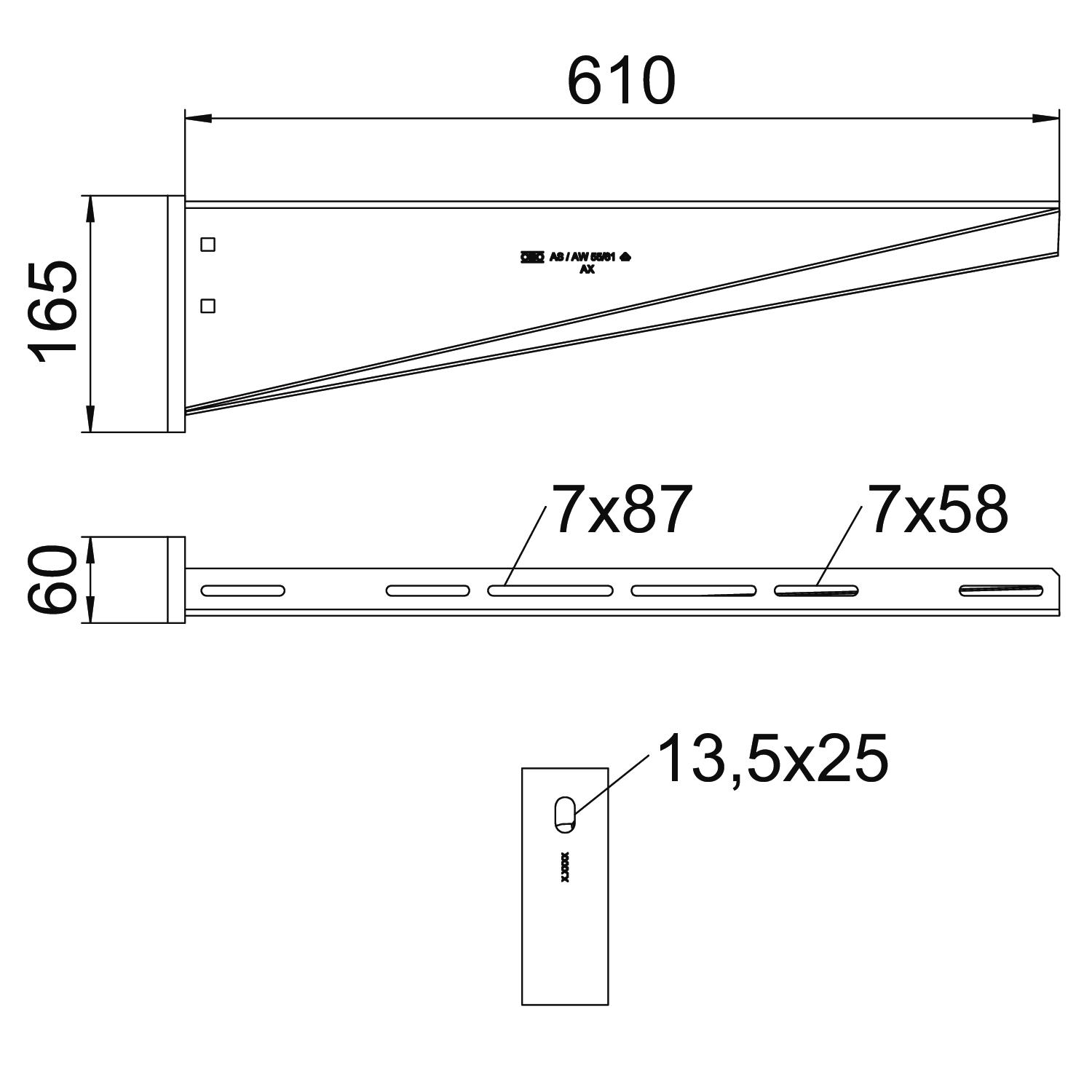

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato
Altezza 165 mm
Area ad angolo max 90 mm
Area ad angolo min. 90 mm
Colore acciaio inox
Diametro foro 13,5 mm
Dimensione A 60 mm
Dimensione B 610 mm
Dimensione H 165 mm
Dimensionee B610mm
F in kN 5,5 kN
Impronta CO2 (GWP) dalla culla al cancello 17,0148 kg CO2e / 1 Pezzo
Larghezza 610 mm
Lughezza. 60 mm
Mantenimento funzionale no
Materiale Acciaio INOX 1.4571
Superficie non trattato, ulteriore trattamento
Versione Mensola parete e profilato

Dati tecnici

Schema di sollecitazione mensola tipo AW 55

Schema di sollecitazione mensola tipo AW 55
  • Flessione dell'estremità della mensola con carico mensola ammissibile. Flessione dell'estremità della mensola con carico mensola ammissibile.
  • Carico mensola ammissibile in kN senza peso operatore Carico mensola ammissibile in kN senza peso operatore
  • Curva di carico con sbraccio in mm Curva di carico con sbraccio in mm
Tutti i tipi

Tutti i tipi

Tipo Larghezza F in kN Colore N. art. Quantità Conf. Prezzo di listino IVA escl.
AW 55 21 A4 210 mm 5,5 kN acciaio inox 6418557
1 pz 82,59 CHF Prezzo / 1 pz
AW 55 31 A4 310 mm 5,5 kN acciaio inox 6418573
1 pz 108,45 CHF Prezzo / 1 pz
AW 55 41 A4 410 mm 5,5 kN acciaio inox 6418601
1 pz 142,98 CHF Prezzo / 1 pz
AW 55 51 A4 510 mm 5,5 kN acciaio inox 6418622
1 pz 208,49 CHF Prezzo / 1 pz
AW 55 61 A4 610 mm 5,5 kN acciaio inox 6418638
1 pz 250,87 CHF Prezzo / 1 pz
Accessorio

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite a testa tonda con dado a rondella, A4 Vite a testa tonda con dado a rondella, A4 FRSB 6x12 A4 127 091 189 6406142
100 pz 111,81 CHF Prezzo / 100 pz
Download

Download

Dichiarazione di conformità UE AW 55 61 A4 / 6418638 , 0.13MB , pdf
Download
REACH Dichiarazione di conformità AW 55 61 A4 / 6418638 , 0.12MB , pdf
RoHS Dichiarazione di conformità AW 55 61 A4 / 6418638 , 0.12MB , pdf
Dichiarazione ambientale di prodotto (EPD) AW 55 61 A4 / 6418638 , 1.48MB , pdf
Download

Download
Download

AW 55 61 A4 / 6418638 AW 55 61 A4 / 6418638
Download
