Mensola a parete e a profilato AW 15 A4

N. art. 6392008 | EAN 4012196817634 | ELDAS-No. 127 085 209

1,5 kN
acciaio inox
Torna alla panoramica
Descrizione del prodotto
Descrizione del prodotto
Mensola a parete e a profilato leggera con piastra saldata.
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Dichiarazione di conformità UKCA
  • Mensola parete e profilato
  • Profilato a U
  • Profilato a U
  • Profilato a U
  • componente semplice da montare
Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato
Altezza 50 mm
Area ad angolo max 90 mm
Area ad angolo min. 90 mm
Colore acciaio inox
Diametro foro 11 mm

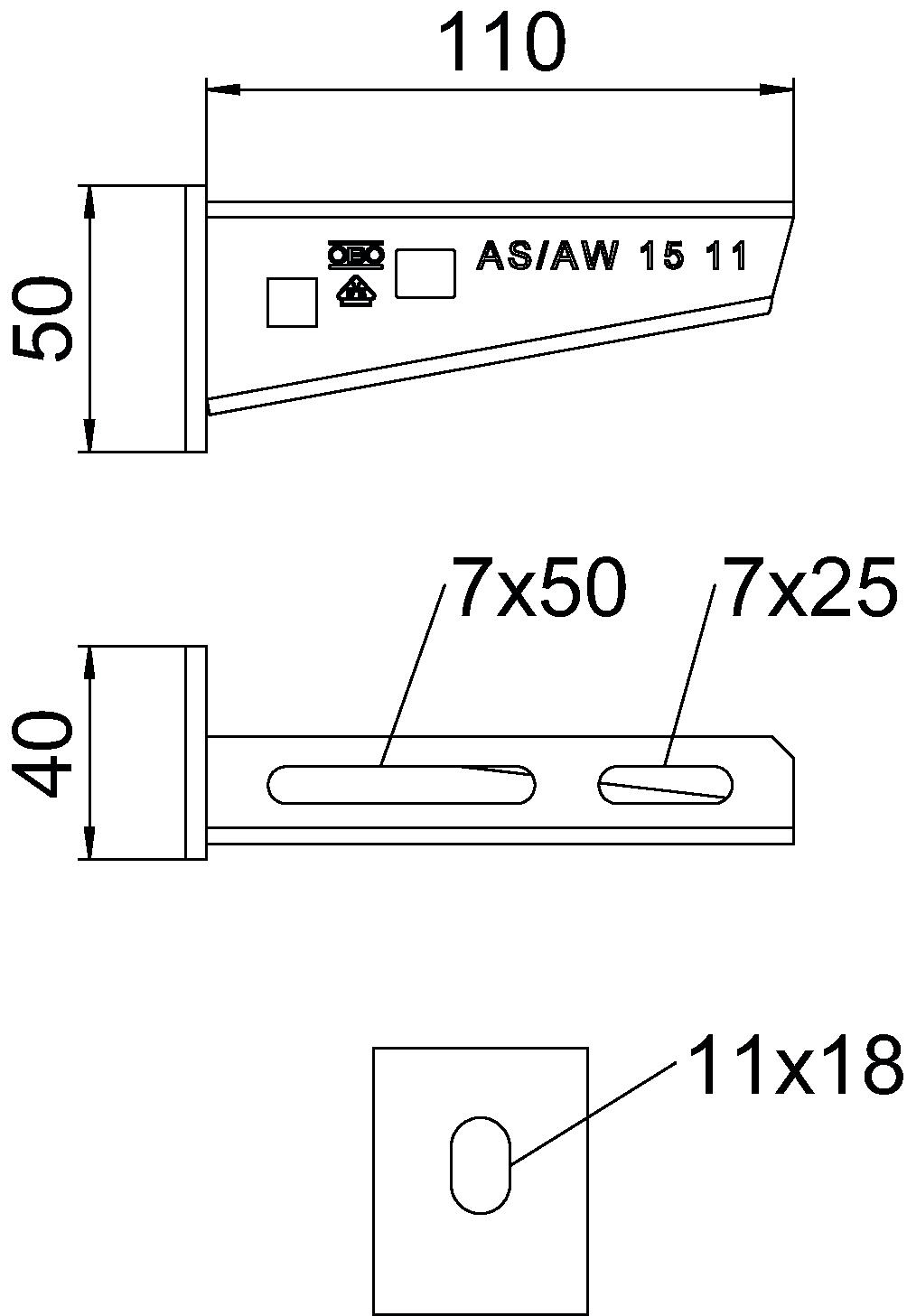

Dimensione A 40 mm
Dimensione B 110 mm
Dimensione H 50 mm
Dimensionee B110mm
F in kN 1,5 kN
Impronta CO2 (GWP) dalla culla al cancello 0,7801 kg CO2e / 1 Pezzo
Larghezza 110 mm
Lughezza. 40 mm
Mantenimento funzionale no
Materiale Acciaio INOX 1.4571
Superficie non trattato, ulteriore trattamento
Versione Mensola parete e profilato

Dati tecnici

Schema di sollecitazione mensola tipo AW 15

Schema di sollecitazione mensola tipo AW 15
  • Flessione dell'estremità della mensola con carico mensola ammissibile. Flessione dell'estremità della mensola con carico mensola ammissibile.
  • Carico mensola ammissibile in kN senza peso operatore Carico mensola ammissibile in kN senza peso operatore
  • Curva di carico con sbraccio in mm Curva di carico con sbraccio in mm
Tutti i tipi

Tutti i tipi

Tipo Larghezza F in kN Colore ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
AW 15 11 A4 110 mm 1,5 kN acciaio inox 127 085 209 6392008
1 pz 28,31 CHF Prezzo / 1 pz
AW 15 21 A4 210 mm 1,5 kN acciaio inox 127 085 219 6392016
1 pz 34,06 CHF Prezzo / 1 pz
AW 15 31 A4 310 mm 1,5 kN acciaio inox 127 085 229 6392024
1 pz 42,95 CHF Prezzo / 1 pz
AW 15 41 A4 410 mm 1,5 kN acciaio inox 127 085 239 6392032
1 pz 62,20 CHF Prezzo / 1 pz
AW 15 51 A4 510 mm 1,5 kN acciaio inox 127 085 249 6392040
1 pz 75,76 CHF Prezzo / 1 pz
AW 15 61 A4 610 mm 1,5 kN acciaio inox 127 085 259 6392059
1 pz 83,28 CHF Prezzo / 1 pz
Accessorio

Accessori di montaggio

Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite a testa tonda con dado a rondella, A4 Vite a testa tonda con dado a rondella, A4 FRSB 6x12 A4 127 091 189 6406142
100 pz 111,81 CHF Prezzo / 100 pz
Download

Download

Dichiarazione di conformità UE AW 15 11 A4 / 6392008 , 0.13MB , pdf
Download
Dichiarazione ambientale di prodotto (EPD) AW 15 11 A4 / 6392008 , 1.48MB , pdf
Download
REACH Dichiarazione di conformità AW 15 11 A4 / 6392008 , 0.12MB , pdf
RoHS Dichiarazione di conformità AW 15 11 A4 / 6392008 , 0.12MB , pdf
