Mensola a parete AW 80
N. art. 6417752 | EAN 4012196203475
- Descrizione del prodotto
-

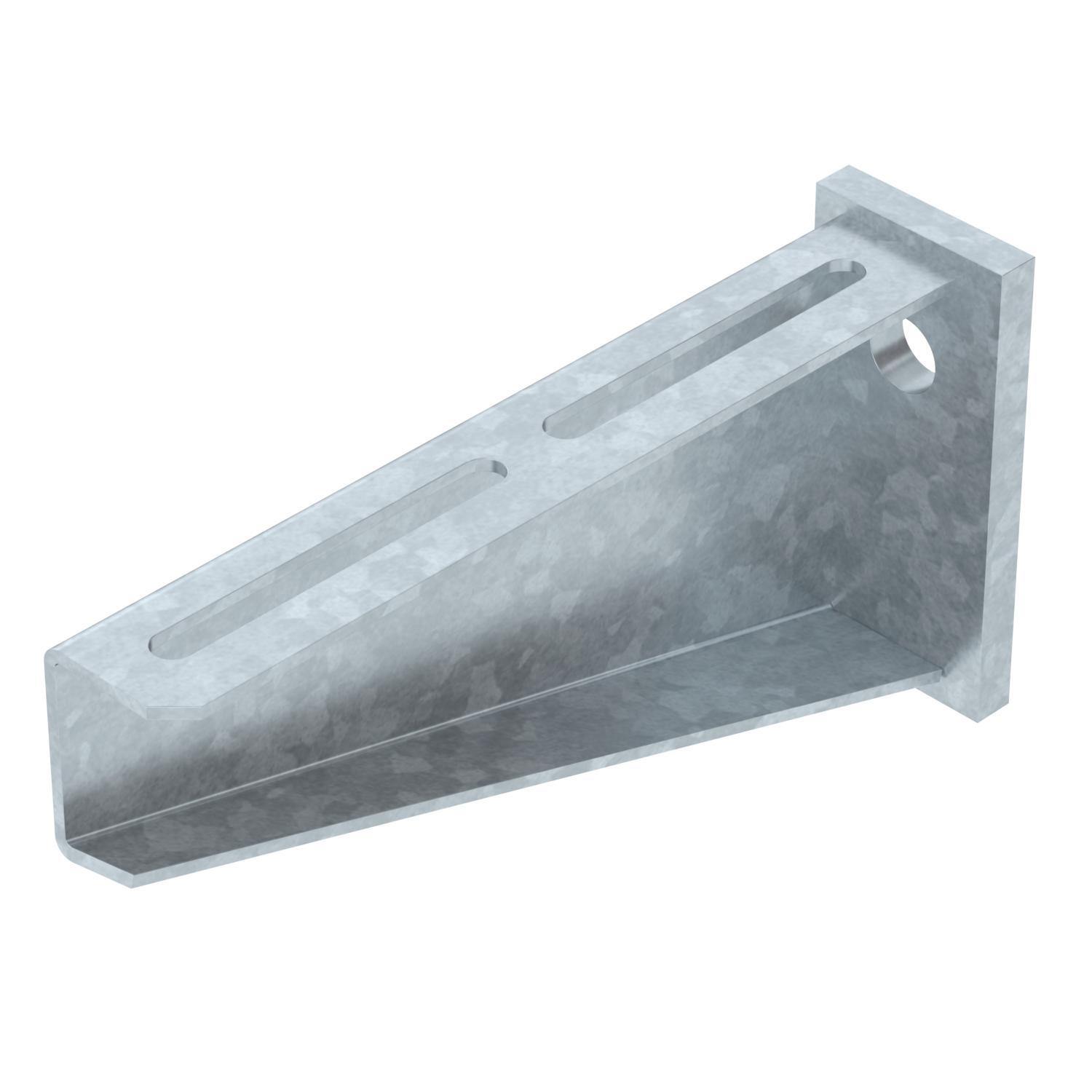

Descrizione del prodottoMensola pesante a parete con piastra di supporto saldata.
-
- Dati tecnici
-
Dati tecnici

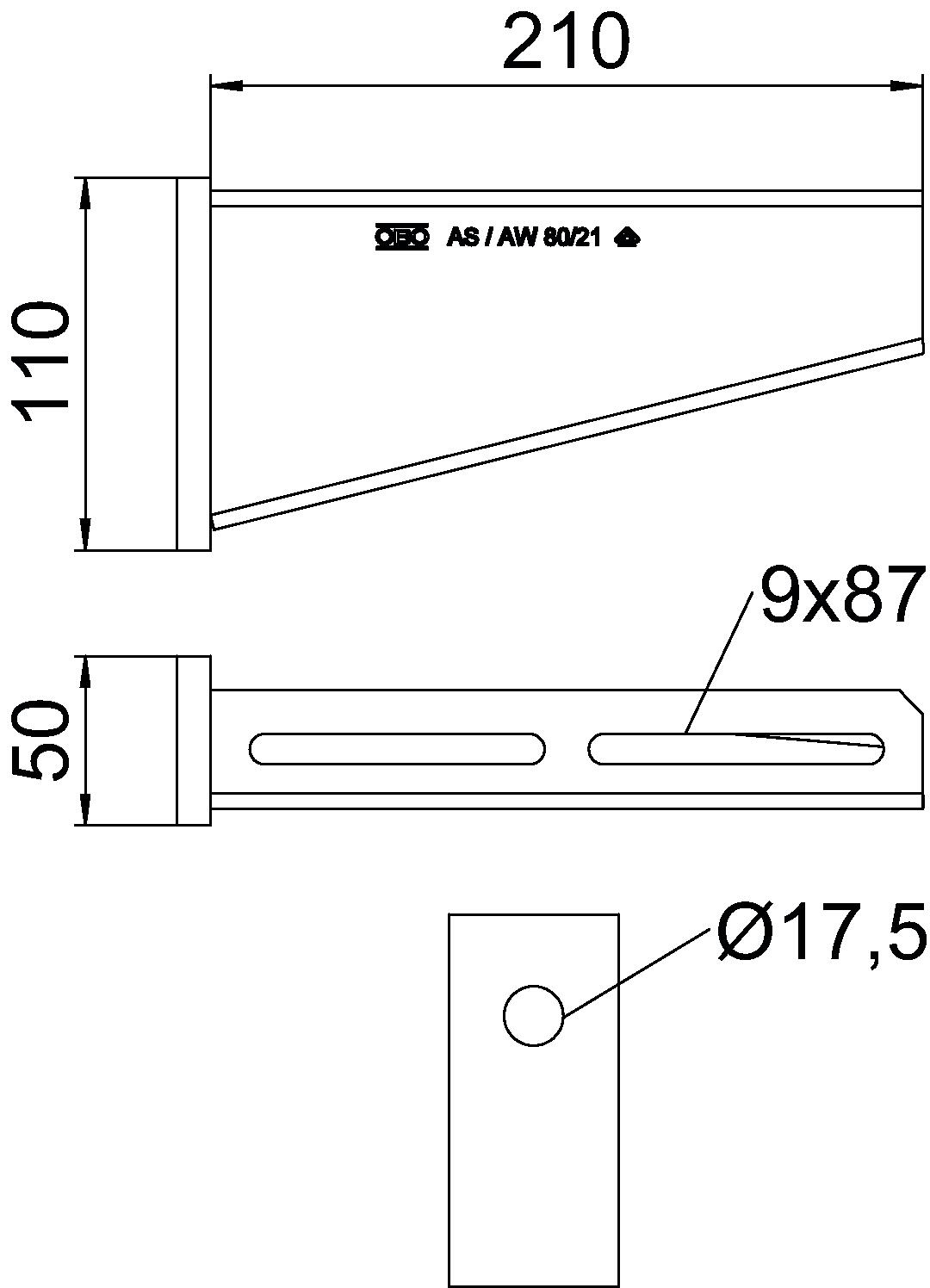

Acciaio inossidabile, decapato no Altezza 110 mm Area ad angolo max 90 mm Area ad angolo min. 90 mm Colore zinco Diametro foro 17,5 mm Dimensione A 50 mm Dimensione B 210 mm Dimensione H 110 mm Dimensionee B210mm F in kN 8 kN Impronta CO2 (GWP) dalla culla al cancello 2,6672 kg CO2e / 1 Pezzo Larghezza 210 mm Lughezza. 50 mm Mantenimento funzionale no Materiale Acciaio Superficie zincato a caldo per immersione Versione Mensola parete e profilato Dati tecnici

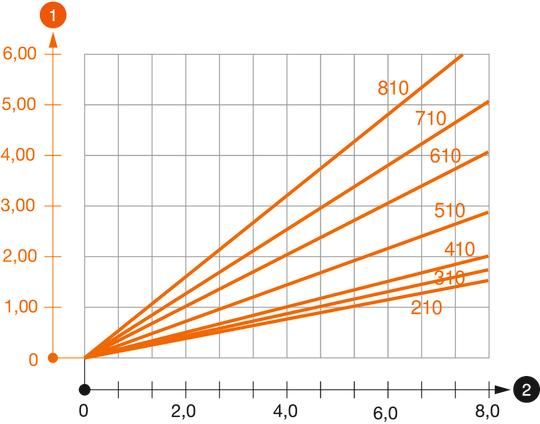

Schema di sollecitazione mensola tipo AW 80
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
Vite a testa tonda con dado flangiato, F
FRSB 6x12 F 127 090 009 6406122 100 pz 36,11 CHF Prezzo / 100 pz - Download
-
